基于PartFinder模块算法实现工件点云检测定位应用 解决方案
零代码编写,便捷分割和识别工件位置方向
Previous
Next
PartFinder模块+3D相机:基于CAD几何图形的部件识别
随着工业自动化与视觉技术的不断发展,企业纷纷开始采用3D视觉引导汽车部件自动化上下料操作。
友思特推出的工件点云检测定位应用解决方案,基于Part Finder模块与Ensenso3D相机设备,能够实现部件识别与分割,并配合控制机器臂和其他设备动作,显著提升自动化上下料、分拣等系统的效率和准确性。
此算法模块的应用方便快捷,零代码编写,只需在软件UI界面进行 “导入目标工件模型” —— “创建模板” —— “设置参数” —— “查找工件” 4个步骤的操作即可准确识别、分割、计算工件位置方向。
方案优势
![](https://viewsitec.com/wp-content/uploads/2024/01/高精度配合-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/快速生成-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/可同时识别-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/方向-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/无代码-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/不同几何体-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/复杂3D表面-1024x552.png)
![](https://viewsitec.com/wp-content/uploads/2024/01/纹理部件-1024x552.png)
4步完成准确的视觉目标定位
在软件UI界面进行“导入目标工件模型”——“创建模板”——“设置参数”——“查找工件”四个步骤,
就可以在一堆工件的场景下将每个工件分割出来,并且能够准确计算工件的中心坐标位置以及姿态方向。
![1-1创建模型](https://viewsitec.com/wp-content/uploads/2024/01/1-1创建模型.png)
![2-2](https://viewsitec.com/wp-content/uploads/2024/01/2-2.png)
![3-3](https://viewsitec.com/wp-content/uploads/2024/01/3-3.png)
![4-1](https://viewsitec.com/wp-content/uploads/2024/01/4-1.png)
![4-2](https://viewsitec.com/wp-content/uploads/2024/01/4-2.png)
检测结果
可视化效果的颜色表示匹配的覆盖范围。好的匹配将是绿色的,较差的匹配(例如某些部分被遮挡)将是橙色的。
并且会生成总报表,将视野范围内所识别定位的所有工件列出来,包含识别分数、XYZ坐标姿态等信息。
![](https://viewsitec.com/wp-content/uploads/2024/01/图片1.png)
至此,透过我们的Part Finder算法功能模块,便可以找到3D相机视野下的每一个单独的目标物。
除此之外,为了让您能够将我们的点云实例分割部署到自己的应用中,我们会提供C++例程,
您可以调用我们的SDK,快速便捷地实现网络模型生成和搜索目标物两个操作。
拍摄点云图和参数实例
![齿轮盖点云图 齿轮盖点云图](https://viewsitec.com/wp-content/uploads/2024/01/齿轮盖点云图.png)
![齿轮盖点云图定位检测结果图 齿轮盖点云图定位检测结果图](https://viewsitec.com/wp-content/uploads/2024/01/齿轮盖点云图定位检测结果图.png)
齿轮盖点云图及点云定位检测结果图对比
![](https://viewsitec.com/wp-content/uploads/2024/01/齿轮盖检测结果数据表-1024x640.png)

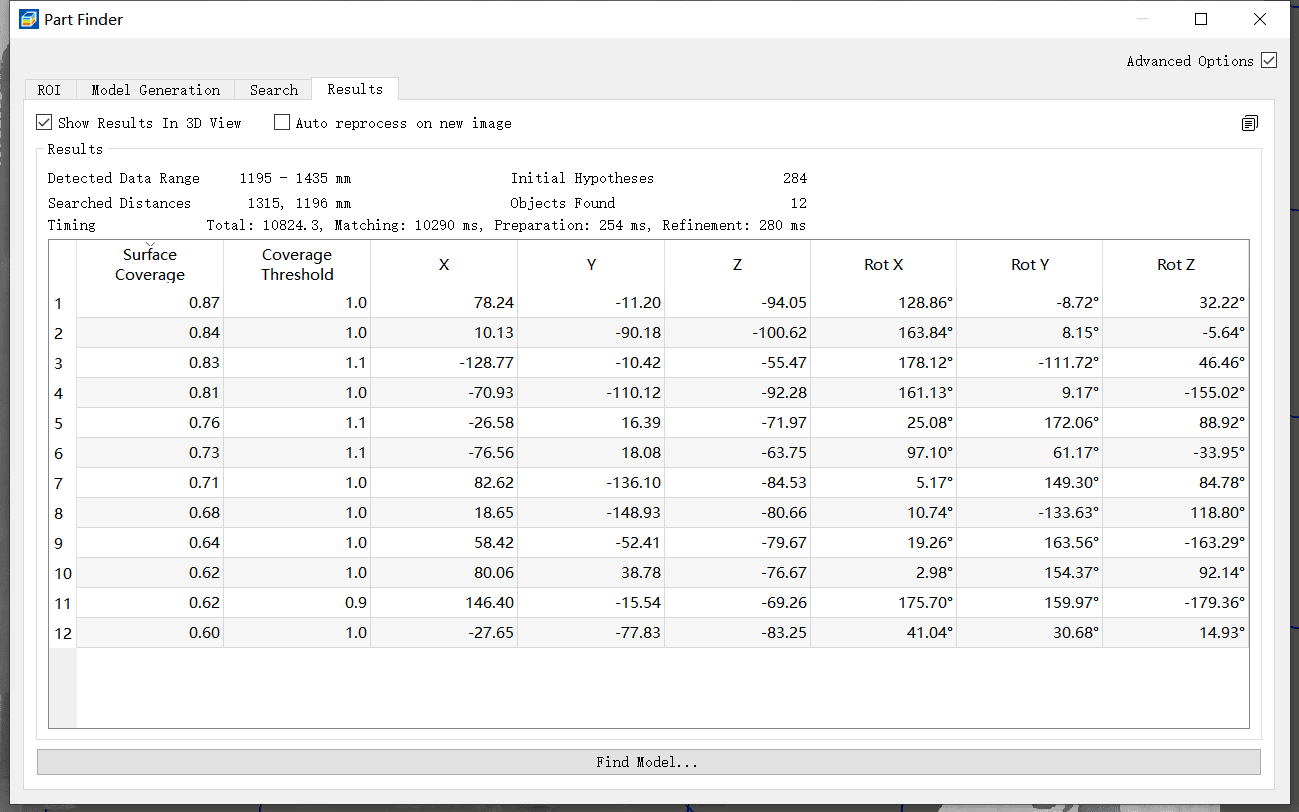

齿轮盖检测结果数据表
![齿轮工件点云图 齿轮工件点云图](https://viewsitec.com/wp-content/uploads/2024/01/齿轮工件点云图-1.png)
![齿轮工件点云图定位检测结果图 齿轮工件点云图定位检测结果图](https://viewsitec.com/wp-content/uploads/2024/01/齿轮工件点云图定位检测结果图.png)
齿轮工件点云图及点云定位检测结果图对比
![](https://viewsitec.com/wp-content/uploads/2024/01/齿轮工件检测结果数据表-1024x640.png)
齿轮工件检测结果数据表
![产品盒子点云图 产品盒子点云图](https://viewsitec.com/wp-content/uploads/2024/01/产品盒子点云图.png)
![产品盒子点云图定位检测结果图 产品盒子点云图定位检测结果图](https://viewsitec.com/wp-content/uploads/2024/01/产品盒子点云图定位检测结果图.png)
产品盒子点云图及点云定位检测结果图对比
![](https://viewsitec.com/wp-content/uploads/2024/01/产品盒子检测结果数据表-1024x641.png)
产品盒子检测结果数据表
方案套装配置
PartFinder算法模块
![](https://viewsitec.com/wp-content/uploads/2024/01/ids-ensenso-partfinder-sdk3.3-1-1024x559.jpg)
Ensenso SDK PartFinder
该模块允许您加载自己的CAD几何图形,并在Ensenso 3D相机的点云中定位这些图形。
它可以综合使用深度信息、表面法线和纹理数据,因此可以解决棘手的定位任务。
它可以综合使用深度信息、表面法线和纹理数据,因此可以解决棘手的定位任务。
Ensenso 3D相机
![](https://viewsitec.com/wp-content/uploads/2023/12/ids-ensenso-stereo-vision-x-series-description-part2-1024x585.png)
N/S/C/X/XR多系列可选
高精度双目散斑3D相机,配合PartFinder解决棘手的定位任务。

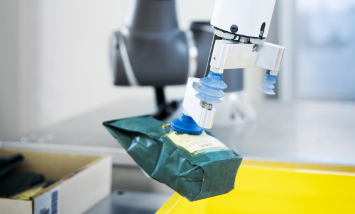

可以使用徽标、压印、标签或包装设计的其他元素来找到物体的正确位置和方向。
可以使用徽标、压印、标签或包装设计的其他元素来找到物体的正确位置和方向。
