3D检测是机器视觉中增长最快的领域。软件技术的进步使其更易设计、部署和集成，应用范围已从高端工业扩展至制造、物流、机器人及质量控制等广泛场景， 如何提高 3D成像设备 的部署和设计优势？使用一两台专用3D相机替代多台2D相机，有效降低安装复杂度、节约成本并提升效率。优势明显，设计者需在性能、成本与集成需求之间找到平衡。
友思特 | eBUS edge
Product introduction
产品介绍
Core advantages
核心优势
Application scenarios
应用场景
Application case
客户实例
Technical Resources
技术资源
立刻咨询/购买
支持操作系统：
- Windows 7/8.1/10 (32-bit and 64-bit*)
- Windows 11 (64-bit)
- NVIDIA Jetson ARM设备支持JetPack 4.6或Jetpack 5.1
- Linux x86
—— Ubuntu 18.04/20.04/22/04 LTS (64-bit)
—— CentOS 8 Stream (64-bit)
—— RedHat 8 (64-bit)
eBUS Edge软件
将任何设备转换为 GigE Vision、GeniCam 兼容设备
对于使用各种先进相机、传感器和嵌入式平台开发成像系统的机器视觉设计人员来说，eBUS Edge是一种软件解决方案，通过将任何设备转换为符合 GenICam 标准的标准化GigE Vision设备来简化部署，从而实现跨设备的可移植性和互操作性，同时仍允许第三方处理应用程序。
设计和部署基于标准的检测解决方案，无需在已经很紧凑的系统中添加额外的专用硬件，并轻松地将高级传感器和摄像头添加到现有的检测应用中，以改进机器视觉检测系统，而不受设备限制。
通过将数据转换为GigE Vision，最终用户可以使用现成的图像处理软件，并朝着先进的工厂自动化应用发展。
而GenICam允许用户继续控制设备。本地决策可减少带宽需求，同时为更复杂的分析任务保留集中处理能力。
相关词条
eBUS SDK
Specim相机Linux接收软件
高光谱相机嵌入式接收软件
红外相机Linux接收软件
GigE Vision相机通用软件
USB3 Vision相机通用软件
产品组成与核心优势
Product component and core advantages
应用场景
Application scenarios
- 机器视觉应用：
热成像仪、3D检测、质量检测、工业检测、工业机器人、体育分析和广播、条码打印验证、药品检测 - 平板探测器和相机：
工业相机、监控和安防、X射线探测器面板、X射线货物检查、嵌入式成像设备 - 交通运输：
自由车流收费、船岸起重机、铁路检查、在轨检测 - 生命科学：
显微镜、远程监控机器人、全景X光扫描、网络手术室、MRI热监控
X射线系统数据传输与医学成像
确保DSA系统中端到端的数据传输，医学成像应用中不会丢失任何像素和极低的时延
多供应商质量检测系统
简化了多供应商、多图像源检测应用中的图像采集，支持不同相机和图像源
3D检测
将 3D 传感器转换为GigE Vision设备，满足自动化实时在线检测应用的延迟和吞吐量要求
嵌入式成像设备
无需额外硬件即可实现GigE Vision传感器和成像设备的快速、低成本设计
客户实例
Application case
eBUS edge
更多合作客户

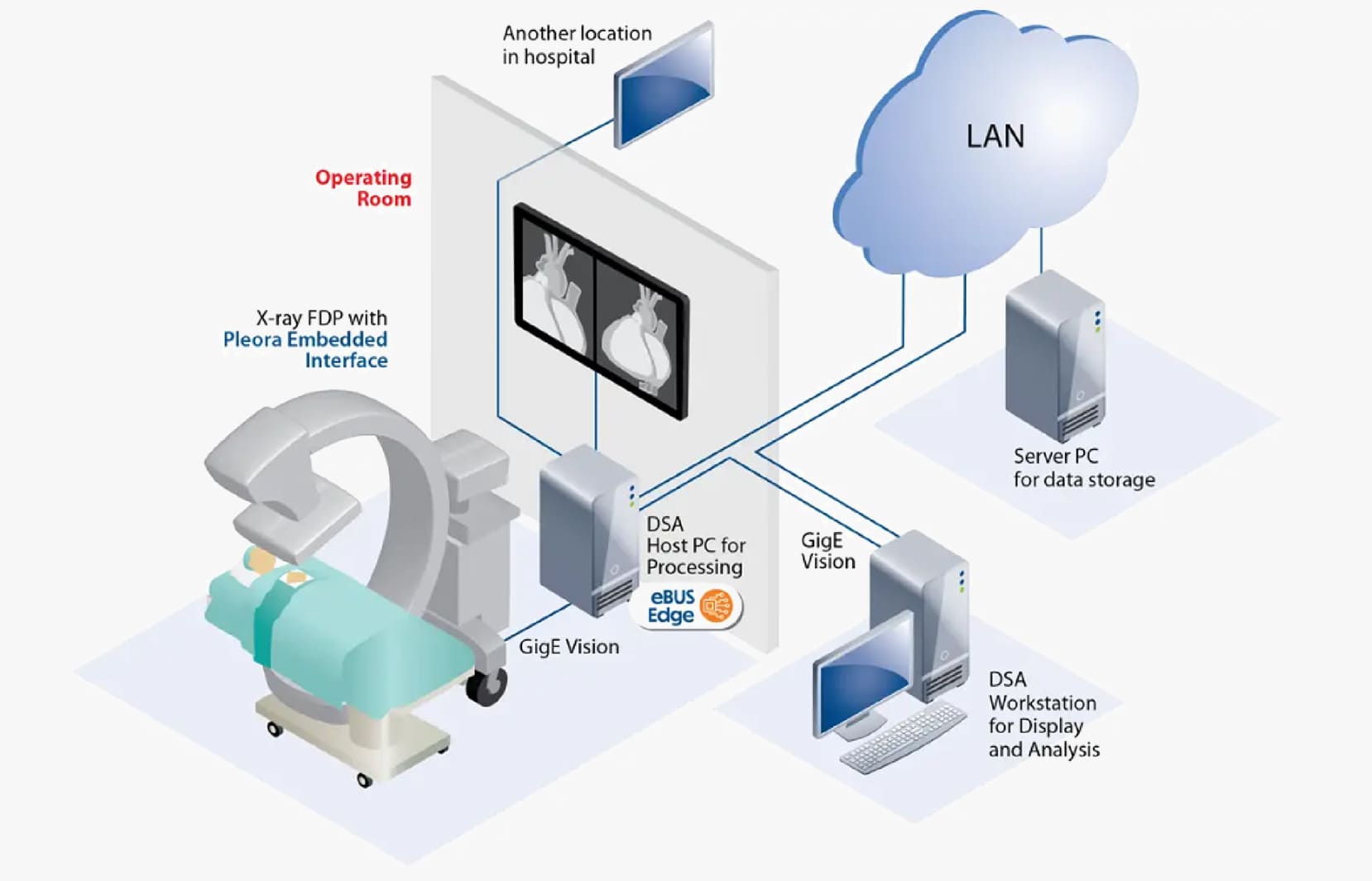

客户应用案例：医疗 DSA 系统的数据传输和设备集成
客户需求：
数字减影造血（DSA） 是一种透视技术，可实时、连续地显示流经患者的血液。该系统在 C 臂机架上集成了 X 射线平板探测器 （FPD）、图像处理、存储和显示。
友思特解决方案：
X 射线 FPD 集成嵌入式接口，可将符合 GigE Vision 标准的数据传输到主机 PC。主机 PC 处理数据以提供实时图像与存储的参考图像的实时比较，并在视频监视器上持续显示差异，以便在检查过程中提供对检查的全面监控。处理后的数据通过符合 DICOM 的链路共享到服务器。
在主机 PC 上，eBUS Edge 通过 GigE Vision 链路同时将实时成像数据以及患者和系统元数据传输到 DSA 工作站，不会影响用于处理和分析的 CPU 性能。工作站接收图像供操作员显示，并将报告数据发送服务器。
通过软件方法在主机 PC 和工作站之间传输数据，制造商可以设计一个端到端、完全集成且高度可靠的成像链，从 X 射线 FPD、处理、显示和存储。基于 GigE Vision 的数据传输方法降低了多供应商解决方案中的集成复杂性和不兼容性，而无需额外的硬件。
eBUS edge
更多合作客户
客户应用案例：3D传感器/边缘设备的快速集成
客户需求：
3D 条纹投影系统在待检测的表面上显示结构光图案。专用面阵扫描传感器使用此模式来搜索相应的点并生成 3D 点云，然后传输进行处理。通常，3D 数据是通过传统或专有接口传输的，这给使用现成软件的最终用户带来了集成复杂性。
友思特解决方案：
eBUS Edge 是一种软件解决方案，可将现有的成像源转换为完全兼容的 GigE Vision、GenICam 设备，而无需向小尺寸、便携式或移动检测系统添加额外的硬件。通过集成的Multipart支持，来自多个图像源或区域的传感器数据与关联的元数据（如传感器信息、GPS 数据、时间戳等）一起传输。例如，在 3D 应用程序中，来自左右摄像头的图像、3D 深度图和置信度图以及块数据被集成到发送到接收器的多部分有效负载中。
同时，专有的eBUS Universal Pro 驱动程序在接收 2D 图像或 3D 数据时降低了 CPU 使用率，为分析和检测应用留下了更多的处理能力，同时有助于满足自动实时在线检测应用的延迟和吞吐量要求。
eBUS edge
更多合作客户
客户应用案例：3D传感器/边缘设备的快速集成
友思特解决方案：
在炼钢的炉渣等工业检测系统中，红外高温计和坚固耐用的可见光相机用于监控生产过程。
使用外置式图像采集卡，将用于钢包和水龙头流检测的现有摄像头和传感器的馈送转换为符合 GigE Vision 标准的视频。
通过eBUS Edge，系统设计人员通过软件可以轻松地将现有的温度传感器转换为 GigE Vision 设备，而无需额外的硬件。
eBUS Receive 管理传感器数据的高速接收以便移交给现成的处理软件。
通过标准化传感器输出，设备可以轻松联网，摄像机和传感器数据通过公共网络流式传输到处理平台和显示器，用于工业 4.0 和物联网 （IoT） 应用。 采集卡集成 IEEE 1588 支持允许在多相机应用程序中实现精确的图像同步和触发，而提供的eBUS SDK 可确保在多供应商、多图像源检测应用程序中实现无缝集成。无论供应商是谁，都可以从不同类型的相机和图像源接收图像，然后移交进行分析或显示。
技术资源
Technical Resources
友思特方案 | 如何在嵌入式平台上部署高光谱相机
2025年9月29日
高光谱相机在嵌入式平台部署面临通信、海量数据处理及多平台兼容性挑战。友思特eBUS软件提供专属解决方案：eBUS Receive实现传感器与嵌入式ARM平台（如Jetson、树莓派）的低功耗便捷集成；eBUS Edge则将设备转换为标准GigE Vision/GenICam设备，实现处理结果的协议打包与传输。
友思特方案 | 如何提高3D成像设备的部署和设计优势
2025年9月29日
3D机器视觉市场涵盖多种成像技术，在物体检测、深度测量与自动化决策中发挥关键作用。当前系统集成与成本控制是主要挑战。eBUS Edge等软件方案通过支持GigE Vision与GenICam标准，实现设备即插即用、降低开发复杂度与硬件依赖，助力构建高性价比、易集成且实时性强的3D视觉系统，推动其从高端走向主流应用。
友思特专业技术支持，助您项目成功：
前期选型与方案介绍、可行性验证
可提供测试版软件供用户进行软件GigE Vision协议打包方案验证
eBUS SDK使用培训
1）eBUS 介绍 – 最新功能
2）eBUS Player架构概述
3）eBUS SDK 基础知识：C++/.Net、Python Windows 环境（含示例）
4）eBUS SDK 基础知识：Linux / eBUS Player Linux 环境（包括示例）
友思特外置式采集卡应用有哪些？
远程协作机器人
交通监控系统升级
铁路安全检查
热成像筛选系统
自动化集装箱运输系统
CL-U3各个型号区别是什么？
友思特 CL-U3外置式采集卡分为工业型和非工业型两种，主要区别在于：
1.工业型CL-U3B-IND/CL-U3M-IND可以适应极端工作环境，操作温度达-40°C~60°C
2.工业外置式采集卡通过12引脚的GPIO端口供电，非工业型通过USB线缆进行供电
采集卡上电顺序是什么？
1. 先给采集卡电，然后再给相机通电：
（1）将采集卡上电并等待其完全上电（power/FPGA状态指示灯为绿色）
（2）将相机与采集卡设备相连
（3）给相机供电
2. 关机前先给相机断电，然后再给外置式采集卡断电
需要了解的CAMERA LINK相机相关信息有哪些？
1.相机的类型（线扫/面扫）
2.Taps数量
3.图像分辨率
4.图像位深
5.图像格式
6.供电方式
配置流程是什么？
1.了解相机的基本信息后给采集卡和相机遵循正确上电顺序
2.安装对应外置式采集卡驱动
3.打开eBUS Player软件，点击Select/Connect
3.选择您的外置式采集卡设备，选择连接
4.在eBUS Player软件Parameters and Controls界面，选择Device Control，根据获得的相机配置对采集卡进行配置
5.在相同界面，在ImageFormatControl复选框下，点击测试模式TestPattern
6.关闭Device Control 对话框，点击Play，观察是否出现如下测试模式图像
7.进入Device Control 对话框，关闭测试模式TestPattern，关闭Device Control 对话框点击Play，观察是否出现相机图像
支持的像素格式有哪些？
Mono, BayerGR, BayerRG, BayerGB, BayerBG, RGB,BGR, YUV，YCbCr
CAMERA LINK不同模式区别的本质是什么？
Camera Link不同模式支持带宽不一样，目前我们HK iPORT CL-U3采集卡支持Base/Medium模式，HK iPORT CL-GigE支持Base模式
Base模式：支持1~2taps
Medium模式：支持1，2，4taps
无法检测到采集卡设备？
1.检查采集卡驱动是否正确安装
2.检查采集卡是否正确连接
3.检查是否采集卡供电不足
软件端无法显示到数据流？
1.检查采集卡的相关设置是否与您相机配置相同
2.检查是否正确安装采集卡设备驱动
3.检查您TestPattern测试模式是否关闭
如何为项目快速选型？
您可以联系我们的工作人员并提供项目信息，我们的机器视觉团队将为您提供专业的选型服务
立刻咨询/购买 eBUS edge
Contact us
eBUS Edge 是一个软件平台，无需任何额外的硬件，即可将相机、成像解决方案以及嵌入式和物联网设备转换为完全兼容的 GigE Vision GenICam 设备。该面向未来的解决方案使开发人员能够为 3D视觉边缘设备、IIoT 和工业 4.0 应用做好准备。
可行性验证测试： 可提供测试版软件供用户进行软件GigE Vision协议打包方案验证
eBUS SDK使用培训
eBUS 介绍 – 最新功能
eBUS Player架构概述
eBUS SDK 基础知识：C++/.Net、Python Windows 环境（包括示例）
eBUS SDK 基础知识：Linux / eBUS Player Linux 环境（包括示例）
定制化开发： 结合用户硬件平台与传感器，完成定制化GigE Vision封装
