产品一览

Product Overview

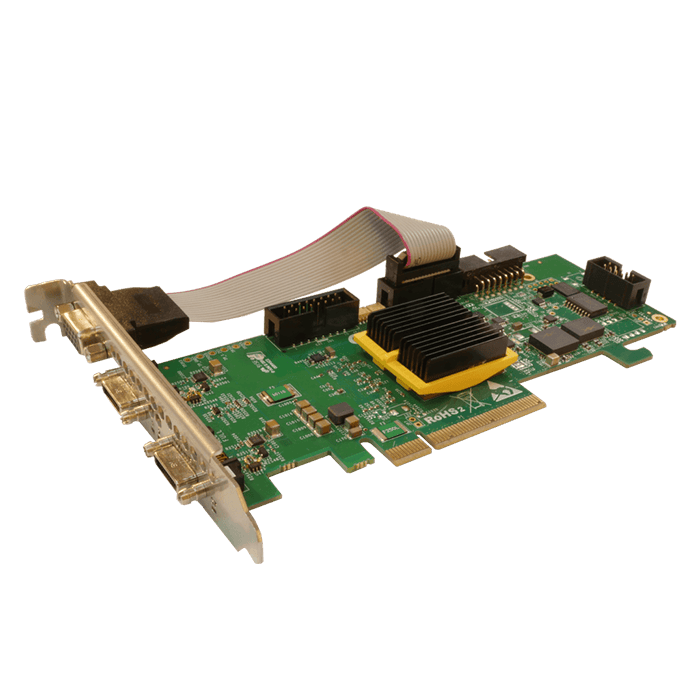

HawkEye-CL

兼容Camera Link版本2.0，Camera Link模式：Base/Medium/Full/ 80 bit (Deca) ，用于连接2个Base模式摄像机的选项

高达16 GB巨大帧缓冲区可实现高采集容量并增强图像处理能力

通过PCIe Gen. 3 x8的超高数据卸载能力，可在主机上进行高分辨率后处理

HawkEye-CL FPGA开发选项

基于Intel Altera Airra 10系列FPGA

用户完全可定制自己的视觉/成像系统

丰富的FPGA图像处理IP库，包括图像压缩、HDR等

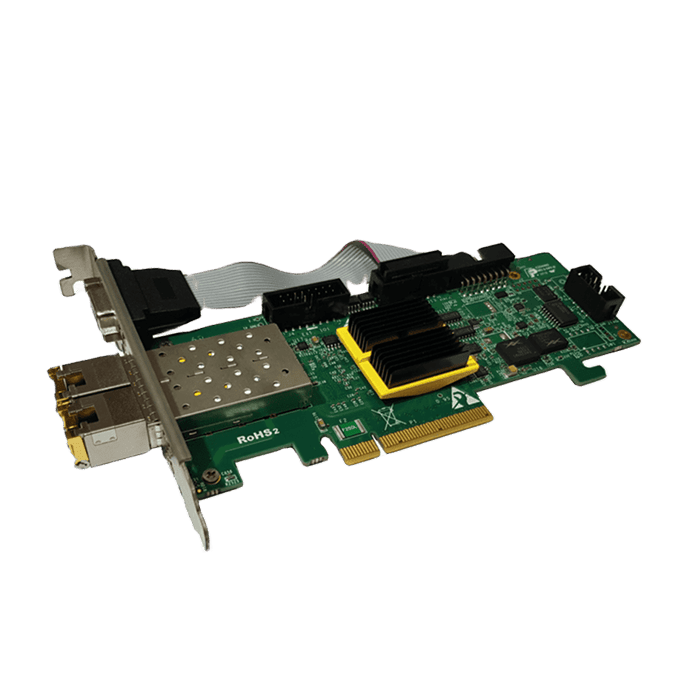

HawkEye- 20GigE图像采集卡双端口10gb帧捕获和图像处理系统

从2 x 10 GigE链接抓取，支持多相机、链接聚合，PCIe x8第3代

通过2个SFP +端口(铜/光纤)的采集带宽高达20Gb/s，低功耗

实现100%无丢帧，通过PCIe Gen.3 x8进行无CPU数据卸载，可在主机上进行高分辨率后处理

HawkEye- 20GigE FPGA开发选项

基于Intel Altera Airra 10系列FPGA

用户完全可定制自己的视觉/成像系统

丰富的FPGA图像处理IP库，包括图像压缩、HDR等

Proc1C10M 超高性能的实时处理Stratix 10 MX HBM2

需搭配其他板卡使用的FPGA模块

从4 × 100GigE链路抓取，支持多摄像头，支持链路聚合

无帧丢失，支持ROI采集，采集带宽高达400gb /s

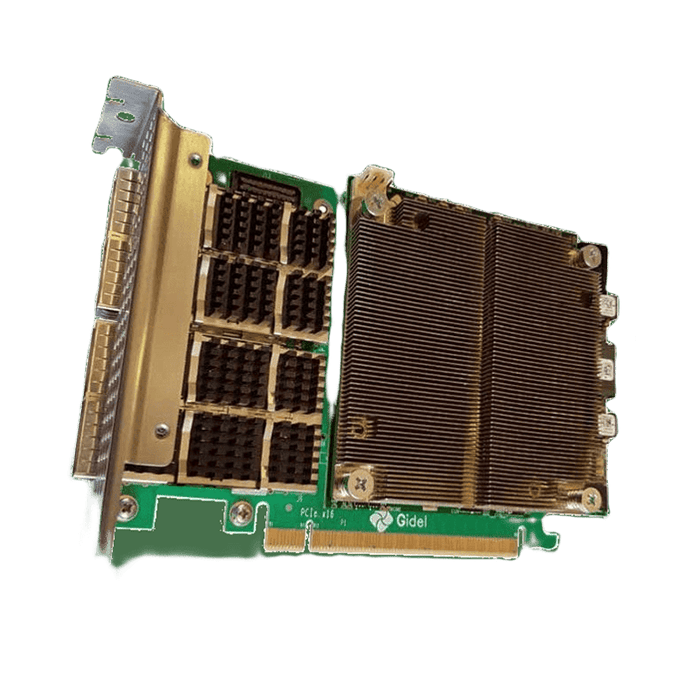

Proc1C10N 用于实时AI处理的超高性能Stratix 10 NX HBM2

需搭配其他板卡使用的FPGA模块

从4 × 100GigE链路抓取，支持多摄像头，支持链路聚合

无帧丢失，支持ROI采集，采集带宽高达400gb /s

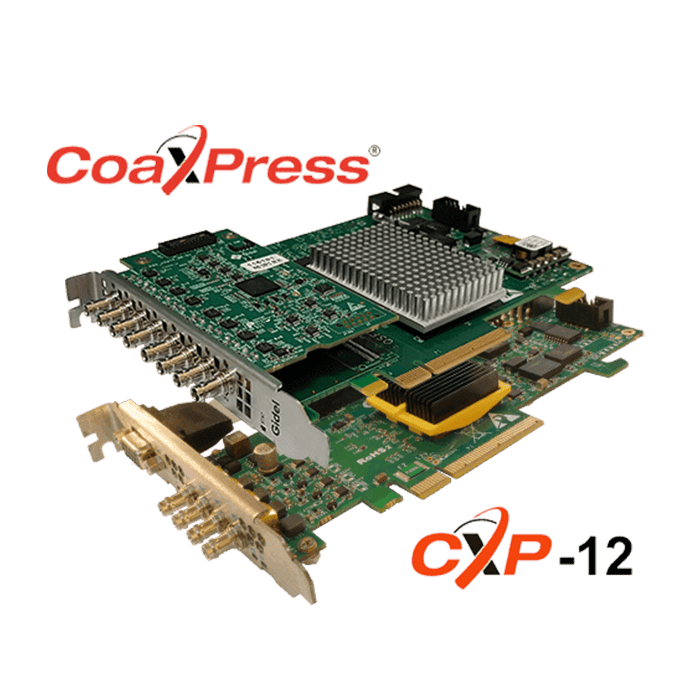

HawkEye-CXP12 帧抓取和图像处理系统

通过4个cXp-12/6链路从多达4个cXp摄像机抓取

支持CoaXPress 2.0采集，带宽高达50gb/s，主机接口:PCIe Gen. 3x8

高达16GB的巨大帧缓冲区可实现高采集能力并增强图像处理能力

HawkEye-CXP12 FPGA开发选项

基于Intel Altera Airra 10系列FPGA

用户完全可定制自己的视觉/成像系统

丰富的FPGA图像处理IP库，包括图像压缩、HDR等

Proc10A-CXP-6 高带宽CoaXPress抓取和图像处理

需搭配其他板卡使用的FPGA模块

从8条CXP-6链路抓取最多8个CoaXPress摄像头，主机接口:PCIe Gen. 3x8

支持CoaXPress 1.1，采集带宽高达5gb / s，巨大的帧缓冲区(高达32 GB)

CamSim-CL

CameraLink数据仿真输出，包括Base、Medium、Full、80bit

1、8 或 16 GB 图像缓冲区

包括：CamSim 板、应用程序 GUI 和用于开发自定义应用程序的 API 套件

CamSim-X （CoaxPress）

输出：4x CoaXPress，1.25-12.5 Gb/s（CXP-12）

1、8 或 16 GB 图像缓冲区

包括：CamSim 板、应用程序 GUI 和用于开发自定义应用程序的 API 套件

Proc 10M 超高性能Stratix10MX HBM2模块

从4 × 100GigE链路抓取，支持多摄像头，支持链路聚合

无帧丢失，支持ROI采集，采集带宽高达400gb /s

Startix10 MX比分立DDR4和QDR存储器提供10倍以上的DRAM和SRAM带宽，使得强大FPGA的技术在计算机、嵌入式系统和边缘计算中易于使用

Proc 10N 用于实时AI处理的超高性能Stratix10MX HBM2模块

从4 × 100GigE链路抓取，支持多摄像头，支持链路聚合

无帧丢失，支持ROI采集，采集带宽高达400gb /s

集成了嵌入式Tensor模块和集成的HBM2内存，提供了前所未有的处理和内存带宽性能，比强大的Stratix 10 MX多15倍的计算性能

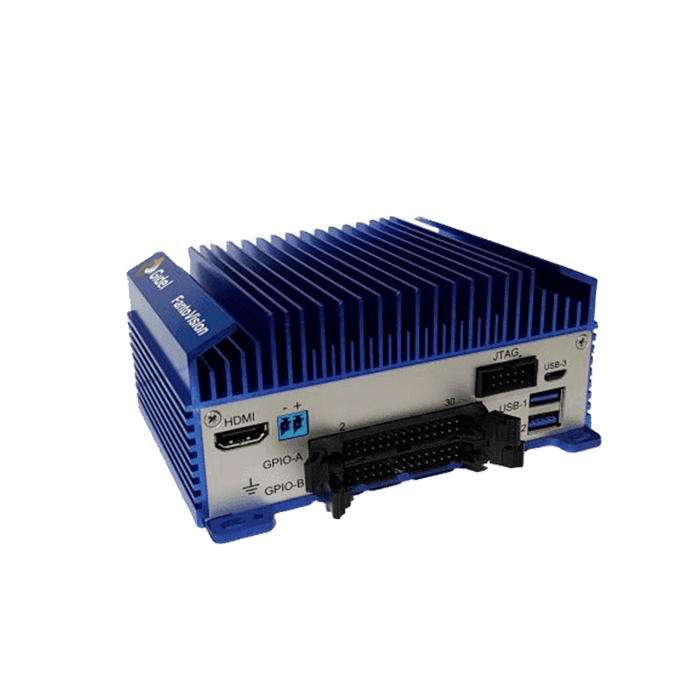

VST FantoVision 20 边缘计算机

2x10 GigE Vision：支持光纤/RJ45

Camera Link：高达80位/双Base；

FPGA: Arria 10 ‒ 160/270/660

计算机: Nvidia Jetson （更多型号可选）；

紧凑尺寸: 134 x 90 x 60 mm

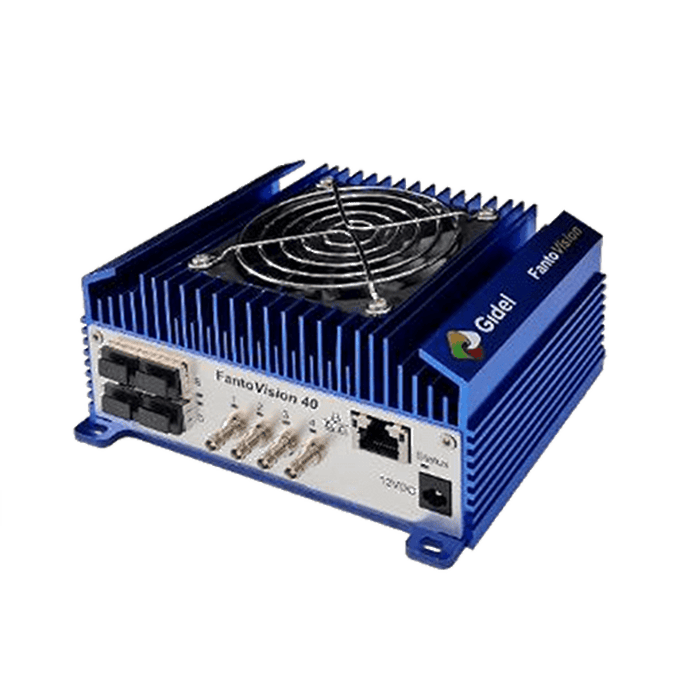

VST FantoVision 40 边缘计算机

高达40 Gb/s带宽，4 x 10GigE-Vision 或高达 4x12.5 G；

4 x CoaXPress 2.1；

FPGA：Arria 10-160/270/660

计算机：NXNVIDIA Jetson Orin 或 Xavier NX SoM；

紧凑尺寸: 134 x 90 x 60 mm

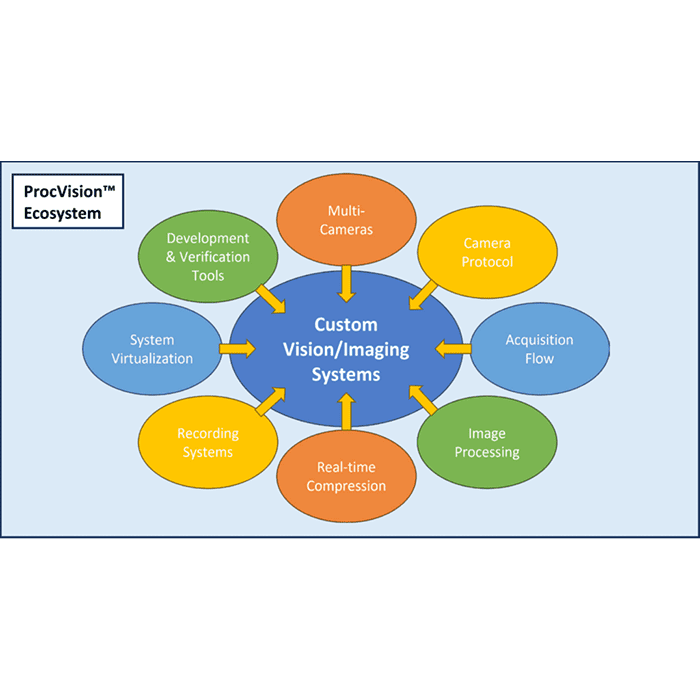

ProcVision套件开发自定义视觉/图像系统的工具链

世界上唯一完全可定制的图像采集和处理系统，定制板支持包、相机接口和协议、采集架构、图像预处理/后处理、实时内置压缩、多相机处理和同步以及记录功能

ProcVision提供两种独特的开放式图像采集架构，ProcFG针对线扫应用进行了优化，并提供ROI采集。InfiniVision针对多个相机的同步采集和实时压缩进行了优化。这两种架构都可以添加内置图像处理，包括预处理和后处理

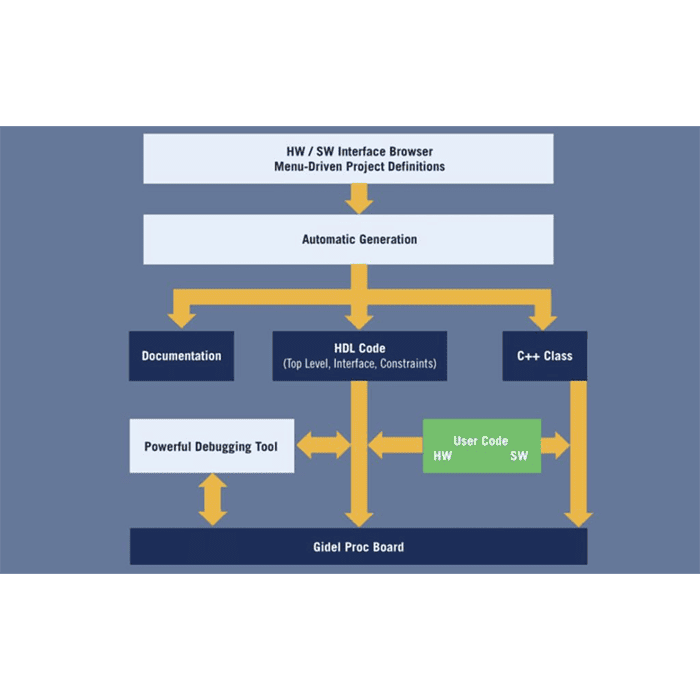

Gidel Proc Dev Kit 软硬件结合开发者套件加速FPGA开发的强大工具

ProcWizard 组件提供强大的工具，用于嵌入Gidel IP，以及测试和调试FPGA设计

Gidel IP 组件为数据路径控制和内存资源管理提供了有效的方法，可以根据算法需求定制多个并行数据流来提供计算处理

Gidel API 示例和模板允许用户开发应用程序和自定义FPGA代码

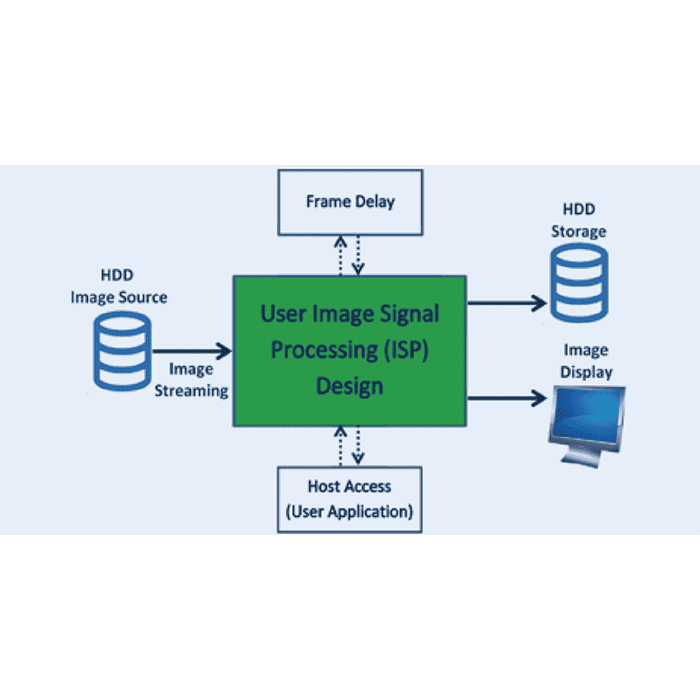

CertifEye开发套件 FPGA图像信号处理（ISP）开发和验证

是在FPGA上开发，验证，演示和评估图像信号处理（ISP）和流水线设计的最佳解决方案。与现有的开发工具相比，CertifEye可以将开发时间缩短至3倍以上

整个CertifEye流程都在一个单独的FPGA内，无需额外的外围连接或工具，与最终的目标应用程序独立，几乎是即插即用的

CertifEye流程包括一个相机模拟器，它将模拟数据流传输到用户ISP，然后在主机计算机上采集设计的输出流，以进行显示、验证等操作

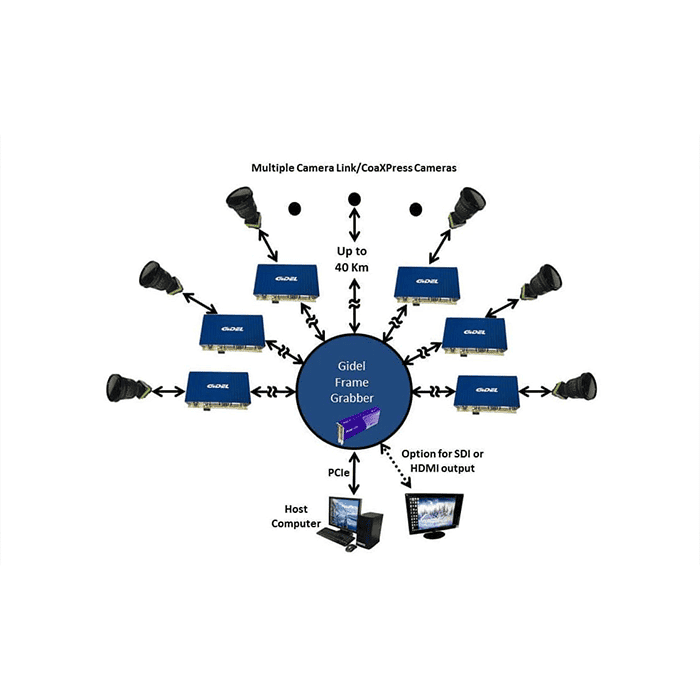

InfiniVision 多相机图像采集和处理系统

提供了多摄像机/传感器同时采集和处理的灵活基础架构，包括：图像采集卡、FPGA代码、软件和开发工具，支持系统定制

该系统可以采集不同帧数据大小的数据流，同时将多达100台摄像机/传感器同步

目前提供的摄像机接口包括CoaXPress、Camera Link、MIPI，还可选择定制摄像机/传感器接口和协议。采集路径允许添加数据处理模块，如ISP（图像信号处理）和压缩

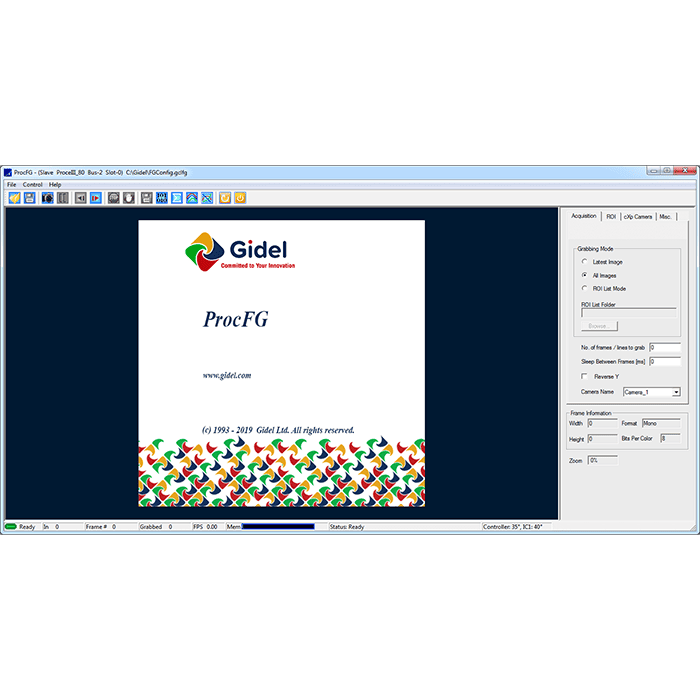

ProcFG采集架构

包括ProcFG FPGA采集流+图像处理管道和软件API和GUI，针对使用FPGA加速的视觉系统进行了优化，针对使用参考图像的线扫描视觉应用进行优化

支持多个相机，包括不同的相机标准，多相机可同时用于单个或多个进程/程序，选择性ROI采集，实现超高速采集和数据卸载

支持GenICam流媒体（可选），在FPGA上添加用户图像处理块的选项，适用于所有友思特PCIE图像采集卡

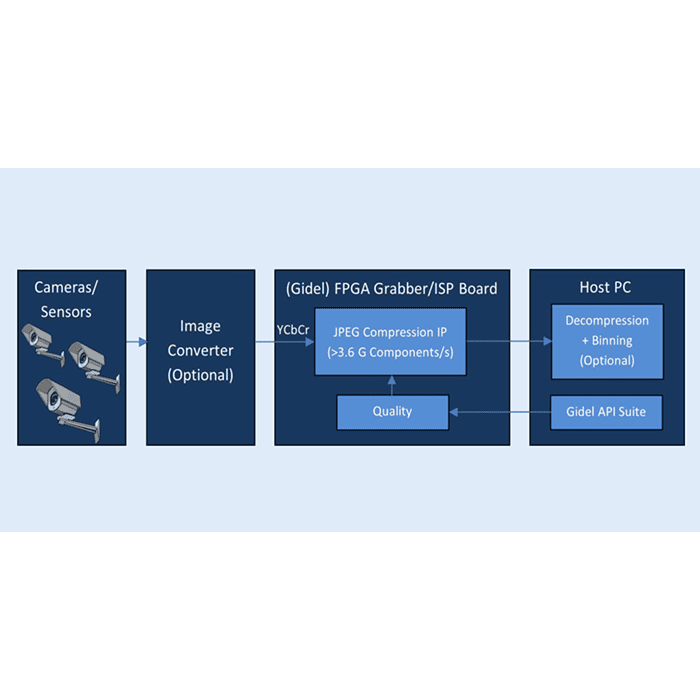

实时JPEG压缩(编码器)IP 适用于高性能相机流

可在FPGA上实现高性能JPEG压缩。压缩IP的独特之处在于其快速的处理能力，低延迟和紧凑的板载利用率

由于其紧凑性，可以在小型FPGA器件上实现IP以压缩高性能相机图像流，或者可以在单个较大的FPGA器件上多次实例化IP。 IP包括主机接口和用于软件控制的API套件

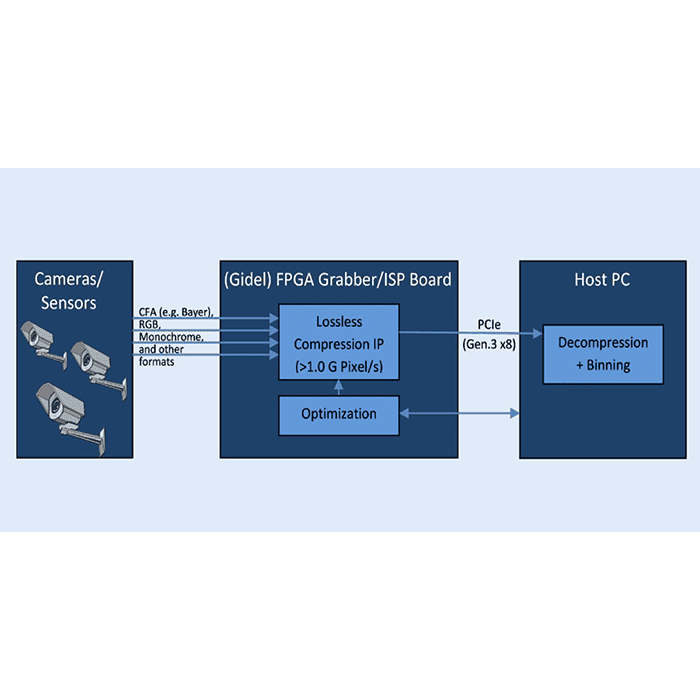

实时无损压缩IP 适用于Bayer，Mono，RGB等

可以对颜色滤波阵列（CFA- 例如，Bayer），单色和 RGB 图像视频进行实时压缩

该 IP 能够以超过 1 Giga p i x e l / s的像素时钟速率压缩多台摄像机 / 传感器，同时使用非常小的 FPGA 资源和最小的功耗，压缩效率很高。在实际案例中，视频应用已实现了 1：2.3 的无损压缩比

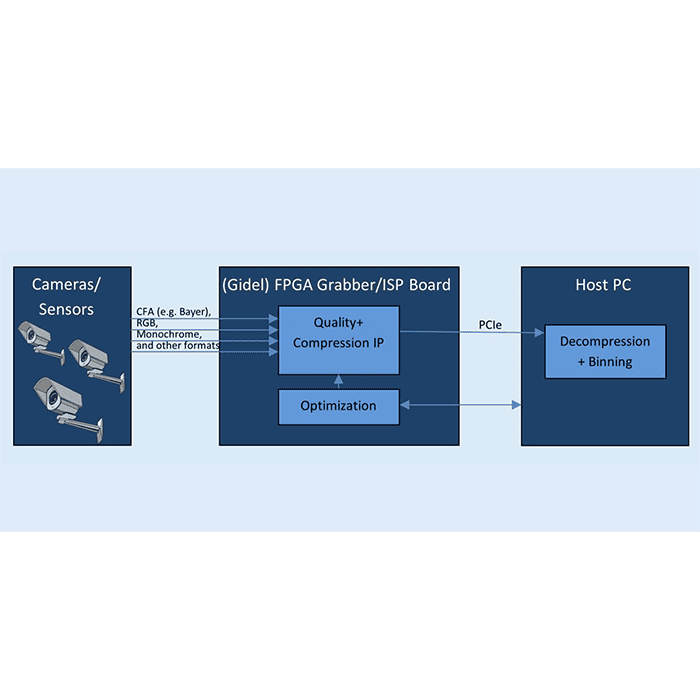

Quality+Compression IP 图像质量增强

智能压缩技术：通过噪声替换与即时训练，在保持视觉无损画质的同时显著提升压缩效率

极致性能表现：依托FPGA硬件加速实现超高速处理（＞GPx/s）与亚帧级超低延迟

场景定制化：针对静态摄像头场景深度优化，集成于图像处理流水线即插即用

VST iPORT™CL-U3 外置式图像采集卡

将 Camera Link® 相机转换为USB3 Vision™ 相机，帮助设计人员充分利用 USB 3.0接口的性能属性，包括高带宽输出、电缆供电和计算平台选择

Base 和 Medium 模式 Camera Link 相机的视频可以通过 USB 3.0 链路以低且可预测的延迟直接传输到更广泛的计算平台（包括笔记本电脑、嵌入式计算机和单板计算机）上的现有端口

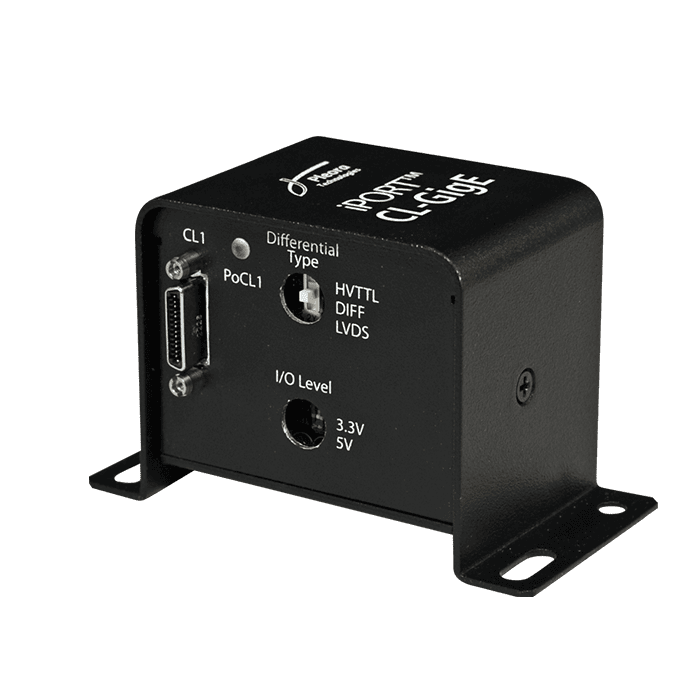

VST iPORT™CL-GigE 外置式图像采集卡

允许设计人员将Camera Link® base模式相机转换为GigE Vision®相机使用，在-40°C至+60°C的环境下进行操作

Camera Link 相机可以享受千兆以太网 (GigE) 的长距离布线、计算平台支持和网络优势。CL-GigE 将来自 Camera Link 相机的视频数据转换为数据包，并通过 GigE 进行传输，延迟低且可预测

VST iPORT™CL-Ten 外置式图像采集卡

使用高性能的 GigE Vision® 2.0通过万兆以太网 (10 GigE) 链路，允许扩展和聚合系统布线，并将Camera Link相机集成到网络环境中

将视频数据转换为以太网数据包，并通过 10GigE 链路将其发送到接收软件或硬件。10GigE 的传输距离可达数千米（Camera Link 的传输距离仅为10米），处理和分析设备可以安装在远离恶劣环境、更方便维护的位置或集中运营中心

VST iPORT™ SKB-GigE 外置式图像采集卡

增强 Skoopia® 21Z30S 块状相机的可用性，使设计人员能够将其作为原生 GigE Vision® 相机

使用标准 CAT5e/6 线缆，可在最远 100 米的距离内传输全分辨率、低延迟视频、电源和控制数据。以太网供电 (PoE) 和外部电源选项可提供设计灵活性，同时降低组件和运营成本。通过部署现成的以太网交换机，可支持更长的传输距离和更灵活的网络配置

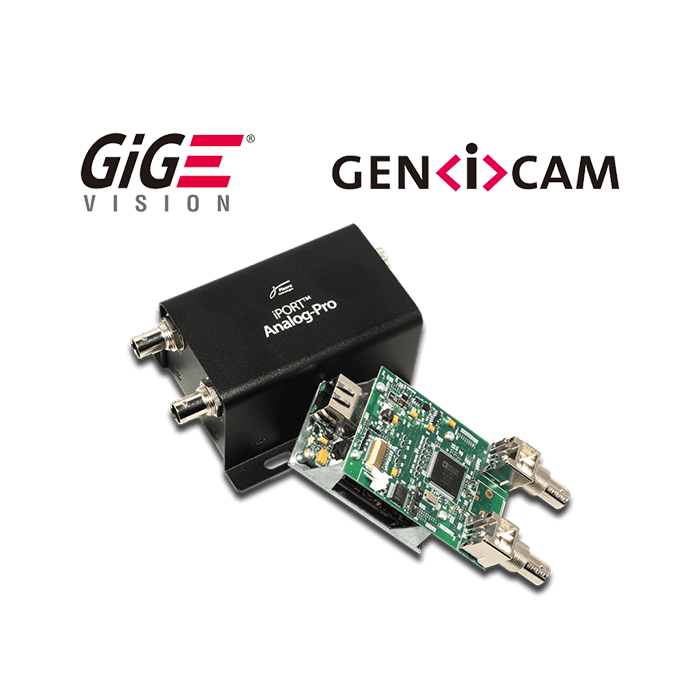

VST iPORT™ Analog-Pro

保留对现有相机和光学器件的投资，同时将模拟相机作为GigE Vision相机使用

结构紧凑，易于集成，可通过 GigE 链路同时传输两通道复合视频（NTSC、PAL、CCIR 或 RS-170），每通道最高可达 30 帧/秒 (fps)，且延迟低且可预测。GigE 使用标准 CAT5e/6 线缆，支持最远 100 米的布线距离。使用现成的以太网交换机，距离不受限制。

VST vDisplay HDI-Pro

紧凑型固态产品，在尺寸、重量、功率或可靠性是关键考虑因素的应用中，可以代替普通PC直接连接显示器

接收来自 GigE Vision 兼容相机的视频数据，并通过 HDMI/DVI 接口实时输出，低延迟且稳定。功耗约为 3.2 瓦 (W)，可显著降低全天候应用的电力成本。启动时间仅为几秒钟，相比使用标准操作系统的 PC更具优势

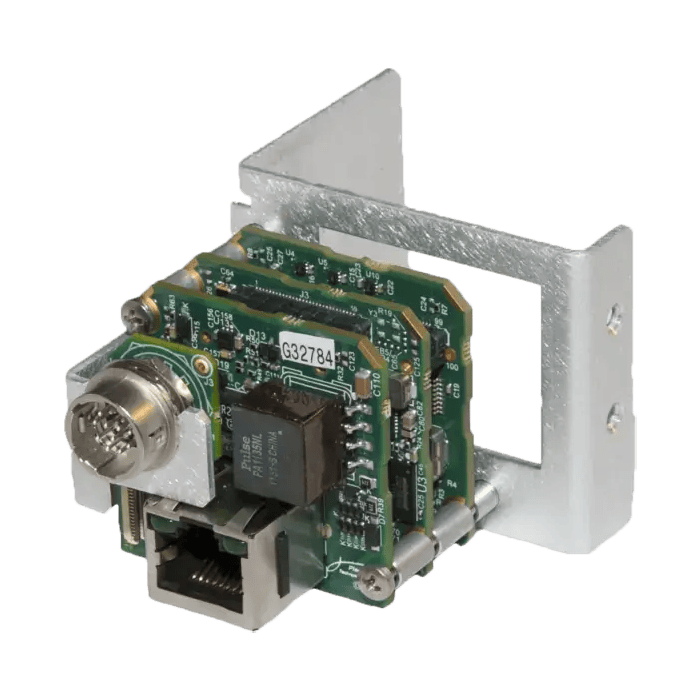

VST iPORT™ NTx-GigE

快速为系统和相机添加高性能 GigE Vision 2.0 连接

将视频数据转换为接近 1 Gbps 吞吐量的数据包，并通过千兆以太网链路以低且一致的延迟将其发送到接收软件或硬件。该产品支持 IEEE 1588 精确时间协议，可同步图像采集功能和其他系统元素，从而实现图像采集的精确触发

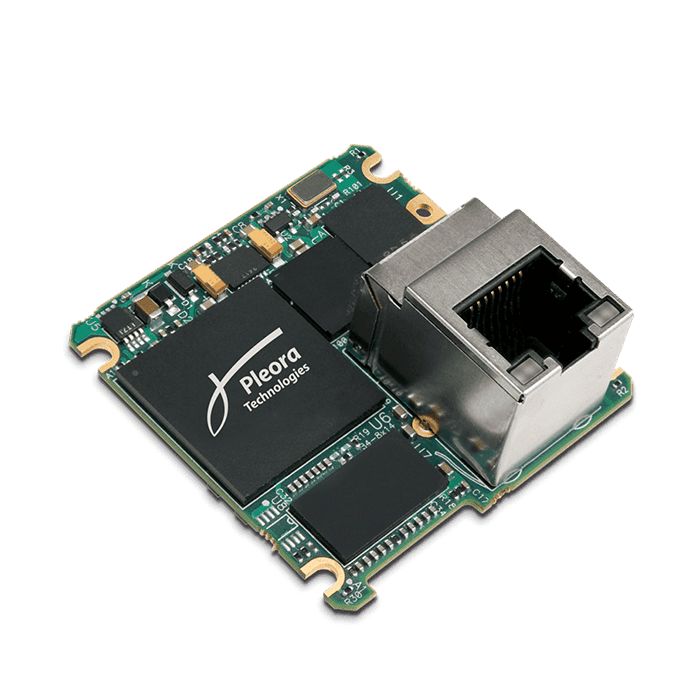

VST iPORT™ NTx-mini

快速为相机添加高性能 GigE Vision 连接

以 GigE 的完整 1 Gbps 吞吐率将视频数据转换为数据包，并通过 GigE 链路以低、一致的延迟将其发送到接收软件或硬件

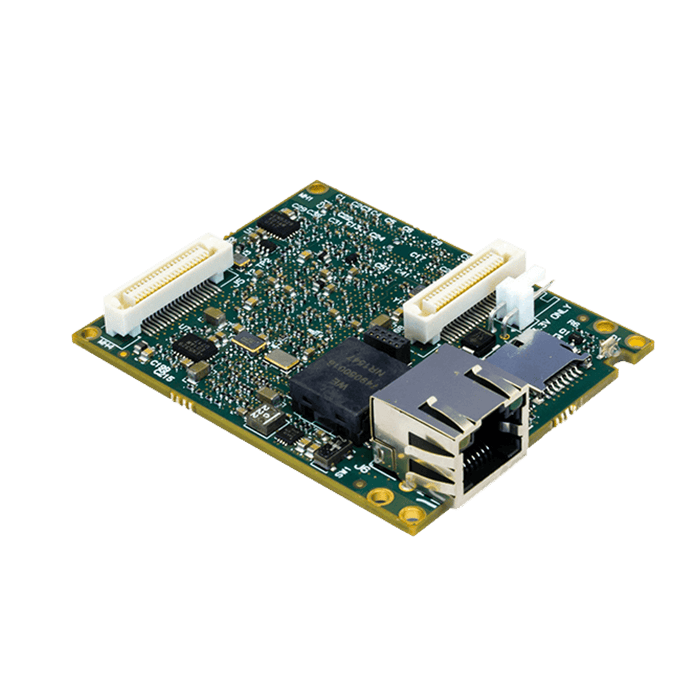

VST iPORT™ NTx-NBT25

通过标准 Cat 5e 电缆以 2.5 Gbps 速度传输未压缩的图像

支持 1/2.5 Gbps 的传输速率，通过标准 Cat 5e 以太网电缆传输未压缩图像，传输距离可达 100 米。这款紧凑的硬件解决方案可轻松嵌入平板 X 射线探测器、成像系统和摄像机。该产品支持 IEEE 1588 精确时间协议，可同步图像采集功能和其他系统元素，从而实现图像采集的精确触发

VST iPORT™ NTx-NBT50

通过标准 Cat 5E 电缆以 5 Gbps 的速度传输未压缩的图像

支持通过标准 Cat 5e 以太网电缆以 5 Gbps 的速度传输未压缩图像，传输距离可达 100 米。支持 IEEE 1588 精确时间协议，可同步图像采集功能和其他系统元素，从而实现图像采集的精确触发。集成图像管理功能允许用户跟踪和检索在特定采集会话期间传输的图像。

VST iPORT™ NTx-Deca

通过以太网以 10 Gbps 的速度无缝传输视频

通过灵活的铜缆 Cat 6A 以太网电缆无缝处理 10 Gbps 视频和传感器传输，传输距离最远可达 100 米。GigE Vision 2.0 兼容性简化多供应商成像系统和应用程序间的互操作性

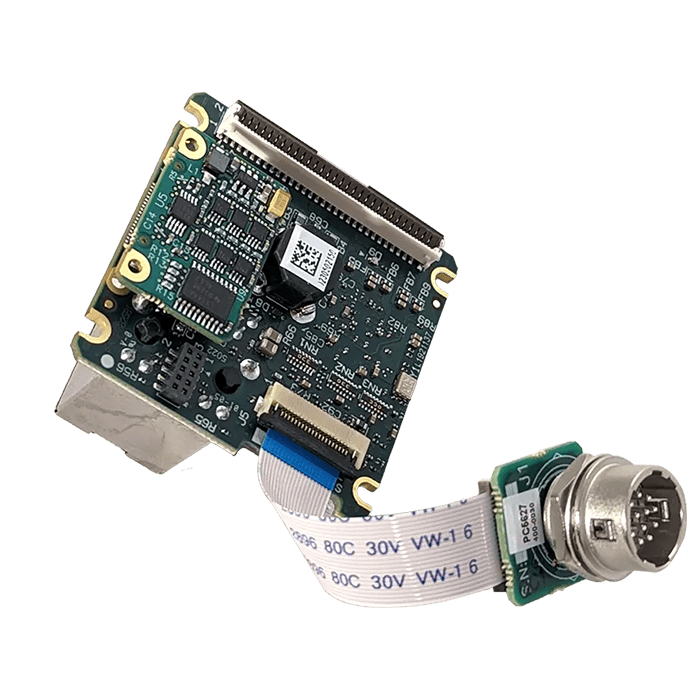

VST iPORT™ NTx-Mini-LC

带 RapidPIX™ 的嵌入式视频接口，在利用现有以太网网络基础设施的同时，无缝地将带宽吞吐量提高高达 50%

可将视频数据转换为符合 GigE Vision 的数据包，并在现有 1 Gbps 基础设施上以高达 1.5 Gbps 的吞吐率传输

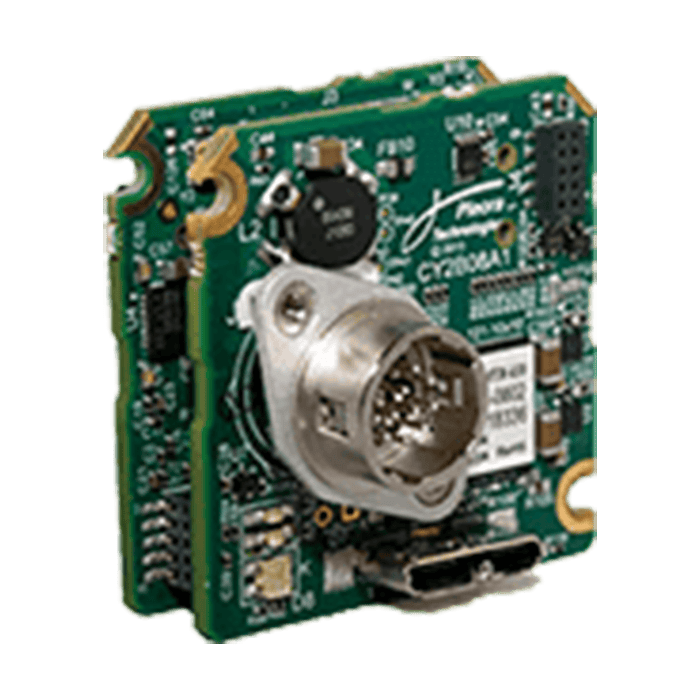

VST iPORT™ NTx-U3

快速为系统和相机添加高性能 USB3 Vision 连接

将视频数据转换为数据包，吞吐量高达 3 Gbps。经过数据包化的视频通过 USB 3.0 链路以低且一致的延迟发送到接收软件

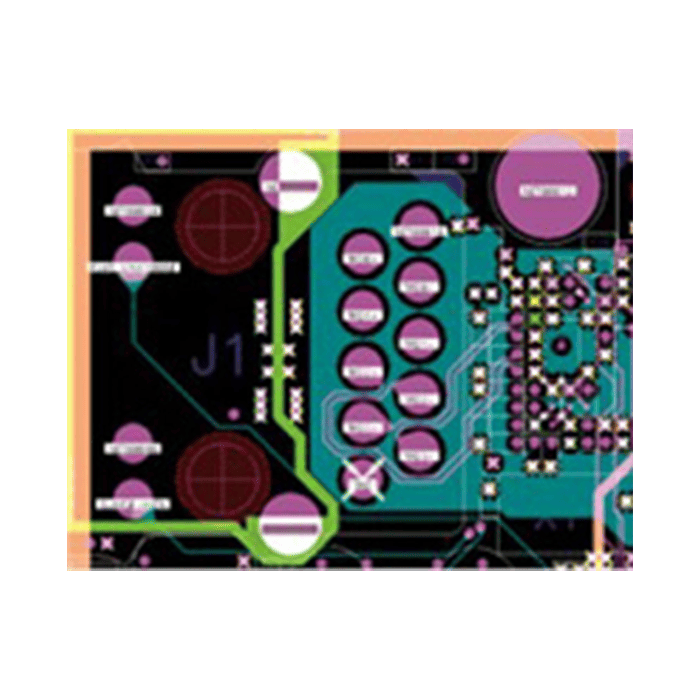

CoreGEV-Tx10 GigE Vision FPGA IP Core

通过 GigE Vision 以高达 10 Gbps 的速度传输未压缩的图像

合 GigE Vision 和 GenICam™ 标准，可在多供应商联网或点对点数字视频系统中实现无缝互操作。灵活、动态生成且完全可定制的 GenICam XML 文件方法，使用户能够快速轻松地添加自定义功能
