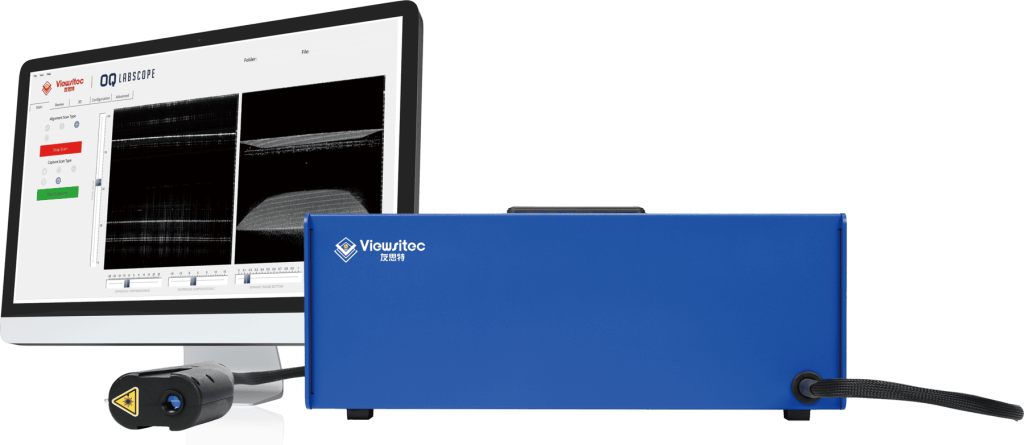

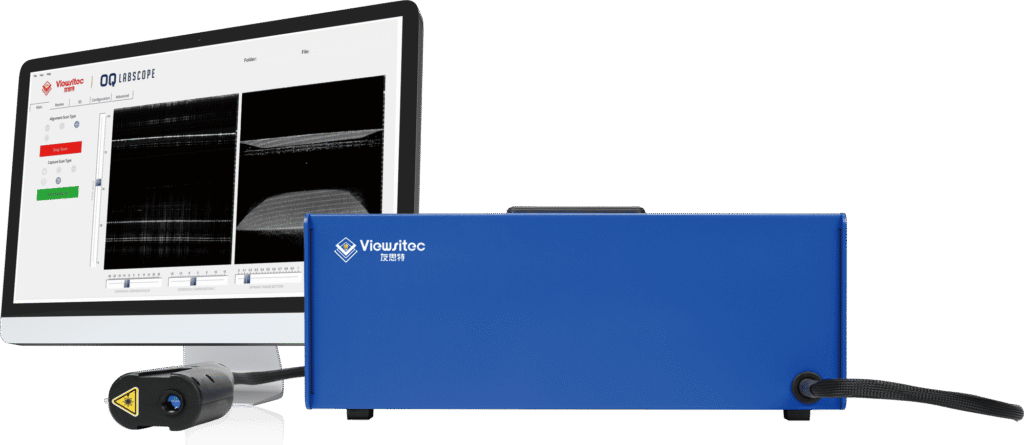

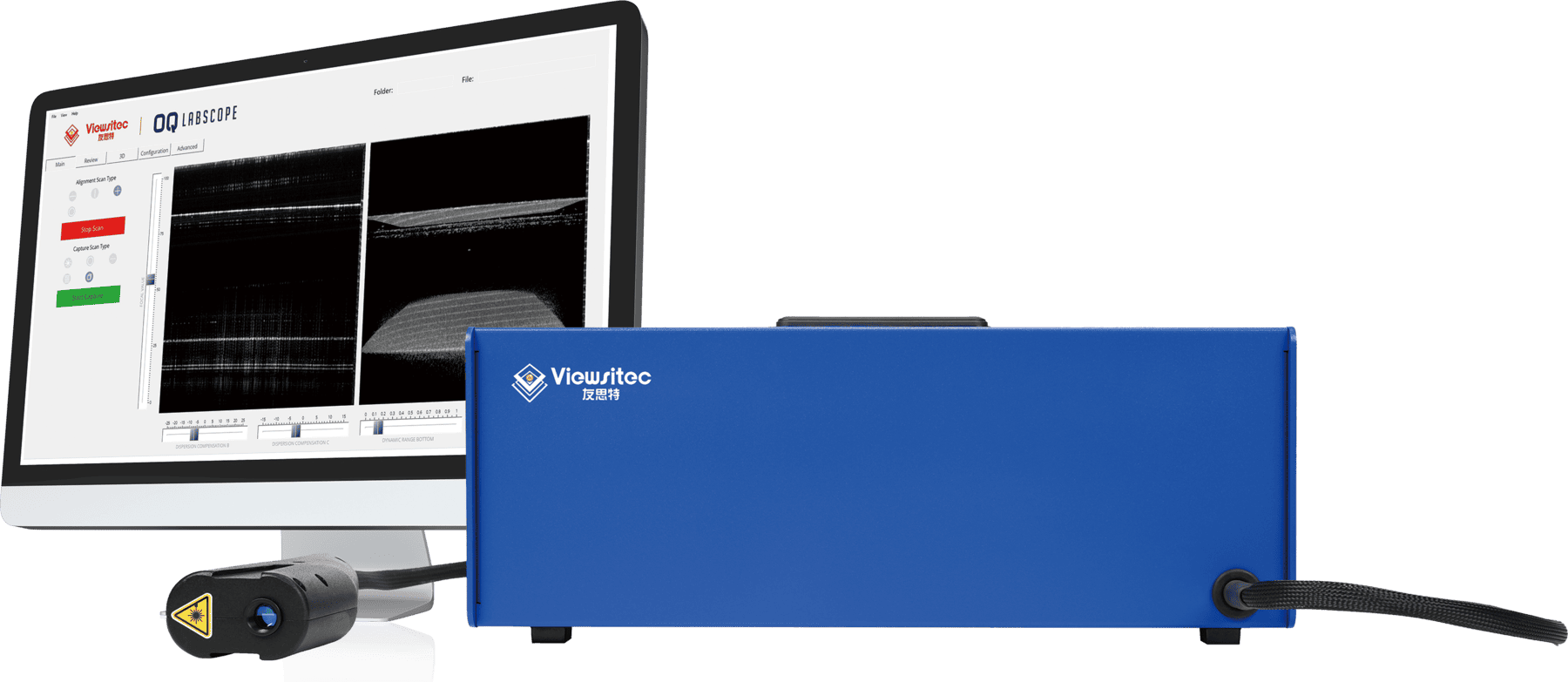

友思特 OCT成像系统 / 光学相干断层成像系统
高度集成、低成本架构、丰富应用的 光学相干断层成像 方案

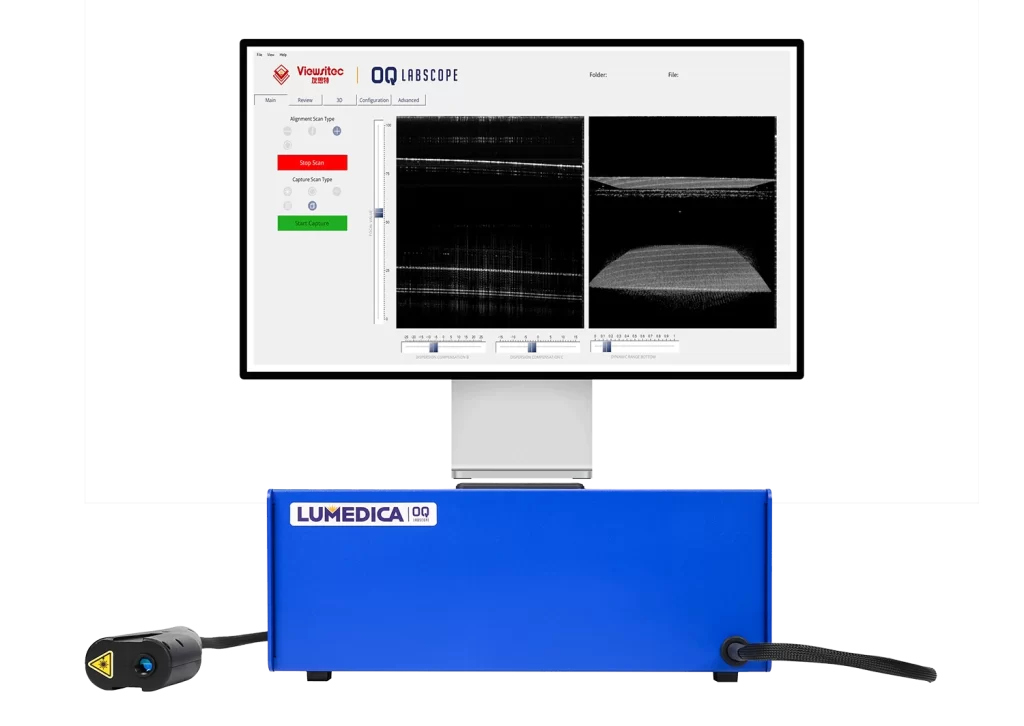

OQ LabScope系列可生成512×512像素的图像，深度分辨率可达2um，与成本高三倍的OCT系统性能相当
可快速生成图像，以最高80kHz-A扫描速度进行实时3D渲染；或根据需求为特定应用配置定制模块
可选工作站配置 - 显微位移台；或便携包配置 - 手提版本，显微物镜、不同光源波长、扫描速度等，支持OEM定制
为您的项目选择合适的 OCT成像系统 / 光学相干断层成像仪
友思特伙伴 Lumedica 扛鼎之作，精密、优质的光学相干层析成像仪器，琳琅满目的产品型号，精益求精的技术基石
Caliper-HERO 扫频激光器
1.7MHz超高速扫频源，高效谐振振荡器 (HERO)专利，超快速度 3D OCT 成像
基于全3D OCT 图像进行眼部诊断的最佳选择，可替代FLEX系列产品
SA240P SS-OCT采集卡
4GS/s采样速率，A-scan频率50kHz-2MHz，A-scan点数最高64k pts，FFT点数最高8k pts
实时OCT信号处理，可选原始数据、Remapped 数据或 FFT 数据输出
专有易用的OCT GUI，独有的 K-space 重构技术，可补偿 OCT信号非线性失真，最小化伪影，还可选择不同公司的激光源
SA220P SS-OCT采集卡
2GS/s采样速率，A-scan频率50kHz-400k/1M/2MHz，A-scan点数最高64k pts，FFT点数最高8k pts
实时OCT信号处理，可选原始数据、Remapped 数据或 FFT 数据输出
专有易用的OCT GUI，独有的 K-space 重构技术，可补偿 OCT信号非线性失真，最小化伪影，还可选择不同公司的激光源
SA120P SS-OCT采集卡
4GS/s采样速率，A-scan频率50kHz-2MHz，A-scan点数最高8k pts
实时 OCT信号处理，专有易用的OCT GUI，独有的 K-space 重构技术，可补偿 OCT信号非线性失真，最小化伪影，还可选择不同公司的激光源
应用场景
聚焦视觉领域，覆盖规模行业；基于应用场景，解决细分需求。友思特也可为您的项目制定集成解决方案，如有需要，请联系我们！

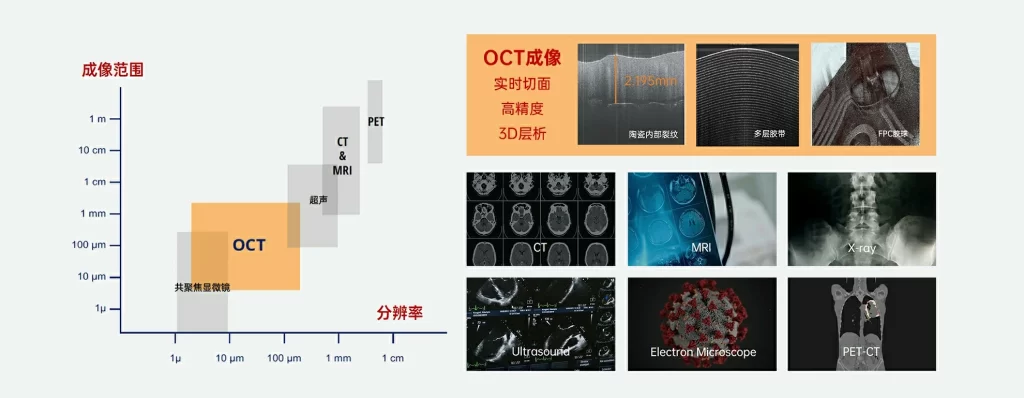

什么是OCT？解密 光学相干断层成像技术
参透OCT检测原理，夯实核心技术，为拓展产品应用与解决方案打下坚实基础
OCT成像的技术原理
光从系统光源出射，在耦合器被分成两束频率相同且初始相位差恒定的平行光，分别进入迈克尔逊干涉仪结构的参考臂和样品臂中。参考臂的光由参考镜反射而返回后续光路，样品臂的光则要经过样品层的散射与反射作用后返回光路。若两束返回光的光程差保持在一个相干长度内，即可在耦合器内发生干涉现象。OCT（Optical Coherence Tomography）就是一种基于红外相干干涉的光学成像技术。
第一代时域OCT（TD-OCT）技术，移动参考臂或改变延迟可获得不同光程的干涉信号，缺点为速度较慢。频域OCT（FD-OCT）则经过两个阶段的发展：友思特OCT成像系统采用第二代谱域OCT（SD-OCT）技术，通过快速傅里叶变换计算干涉项一次扫描即可获得单点全深度信息，可同时检测多波长解析不同深度，显著提高SNR和成像速度。
此外，友思特也提供第三代成像技术方案：基于扫频激光器的扫频源（SS-OCT），系统只需要一个单点探测器。它可以比CMOS高分辨率光谱仪更快地进行采样，不像光谱仪有线宽限制，使成像速率和成像深度都能提高10倍以上，从而获得更大的视场和速度信息，并实现更大的成像深度。
友思特将根据您的具体需求和应用场景，为您选择最合适的OCT成像方案。
构建光学相干层析成像( OCT成像系统 )的低成本解决方案
出类拔萃，无惧对比！六大核心优势，领跑光电检测先行
低成本 高性能
1/4成本价格，512×512像素，高达2um深度分辨率
超快速 3D成像
最高80kHz-A扫描速度，实时3D渲染
可定制 多应用
友思特可为您配置定制模块，匹配您的特定应用和多种需求
小巧紧凑
桌台摆放，仅鞋盒大小，系统总重 2.7 kg
工作站or便携包
可选工作站（显微位移台）或便携包配置
OEM版本
可集成光谱仪+参考臂+微型计算机，或定制OEM
技术支持
专业技术团队为您服务：拥有多年机器视觉与光电检测经验，定制多个丰富成熟的落地项目
友思特专业技术支持，助您项目成功
作为专注于机器视觉和光电检测解决方案的供应商，友思特也致力于为您提供一系列该产品相关的付费技术服务，旨在以最具成本效益的方式助力您的项目成功。如您需要该产品相关的技术服务，请联系我们！
测试服务
按需进行样品测试与效果评估验证
硬件培训
全方位覆盖硬件产品使用的各环节
软件培训
帮助您迅速掌握软件使用技巧
集成开发
根据您的需求制定完整集成解决方案
更多相关产品
更多一站式解决方案配套产品，提供全方位的项目保障
激光器及配件
高脉冲能量，高精度调控，坚固紧凑
纳秒/亚纳秒激光器 |
高速扫频源 | 激光器配件
红外系列
低成本锗基，超越可见光（SWIR）
红外相机 | 多光谱相机 |
太赫兹系列
光学仪器与元件
全自动调谐波长和带宽的单色仪
波长选择器/单色仪 |
手持光谱仪 | 反射物镜
半导体光源
高功率，高均匀性输出
紫外曝光光源 | 白光/多通道光源 |
固化光源 | 液体光导
常见问题解答
产品配套技术支持与付费服务，为您驱动项目无限可能
OCT成像系统和机器视觉相机的区别/优势是什么？
OCT成像系统可以3D成像，可表面轮廓检测，可穿透一些半透明材料检测内部，可任意截面成像，可以微米（um）精度测量。
可以导出3D云点图吗？
可以导出DICOM文件（.dcm），该文件包含用于构建渲染的体扫描的B扫描图像。DICOM断层扫描坐标系，可以通过python/matlab等编程工具转化为熟悉的xyz坐标系，也可以通过市面上一些dicom软件(medimaview、、millensys dicom miniviewer、dicom viewer等)转换为点图再保存为STL等格式。
OQ Stratascope型号的扫描头光缆有多长？光纤可以修改吗？
标准的OQ Stratascope扫描仪有一个1.5米的“脐带”，将其连接到主机上。 长度可以增加到4.5米，但需要一些额外费用。扫描仪与主机是一体的，所以修改需要打开发动机并拆卸里面的部件。对我们与客户来说，定制再出厂，即建造一个更符合客户要求规格的定制扫描仪可能更有意义。
友思特OCT系统的扫描范围是多少？可以提高分辨率吗？
OCT成像系统的扫描区域范围为5*5mm²，线性扫描最大宽度为7mm。
标品的分辨率是512*512，可以定制到1024等更宽画幅分辨率。精度分辨率最高可以做到2um。此外，精度分辨率为1um的系统还在研究中。
3D渲染成像速度有多快？
软件可以配置扫描密度，A-scan/B-scan范围和数量，每个B-scan可以配置16、32、64、128、512个A-scan，也可以配置C-scan中的B-scan数量。根据密度设置的不同，3D成像的速度可以<1s，或配置高密度扫描（1-15s）。
OQ Labscope 2.0与3.0有什么区别？
OQ Labscope系列2.0版本与3.0版本在扫描精度是一样的。
2.0版本的缺点在于扫描速率相较于OQ Labscope 3.0低很多（体现在图像帧率不够跟手），且配套为旧版软件和硬件，不支持直接使用内置软件3D渲染，需要导出后用其他软件查看。
自2024年1月起，2.0系列将停产。
