友思特 TeraScan 太赫兹扫描仪

基于 FMCW 雷达的交钥匙 3D 亚太赫兹扫描仪

具备超高成本效益的 3D 太赫兹成像扫描仪，帮助实现太赫兹成像技术的大规模传播

太赫兹调频连续波雷达收发器，交钥匙系统，即插即用，使用简单

“包罗万象”的方案，常用于工业、食品药品、安检等应用领域中

联系咨询
< 导览 >
产品与方案
产品优势
应用场景
技术支持

为您的项目选择合适的太赫兹雷达

友思特合作伙伴 Lytid 扛鼎之作，琳琅满目的产品型号，精益求精的技术基石

| 可选设备版本

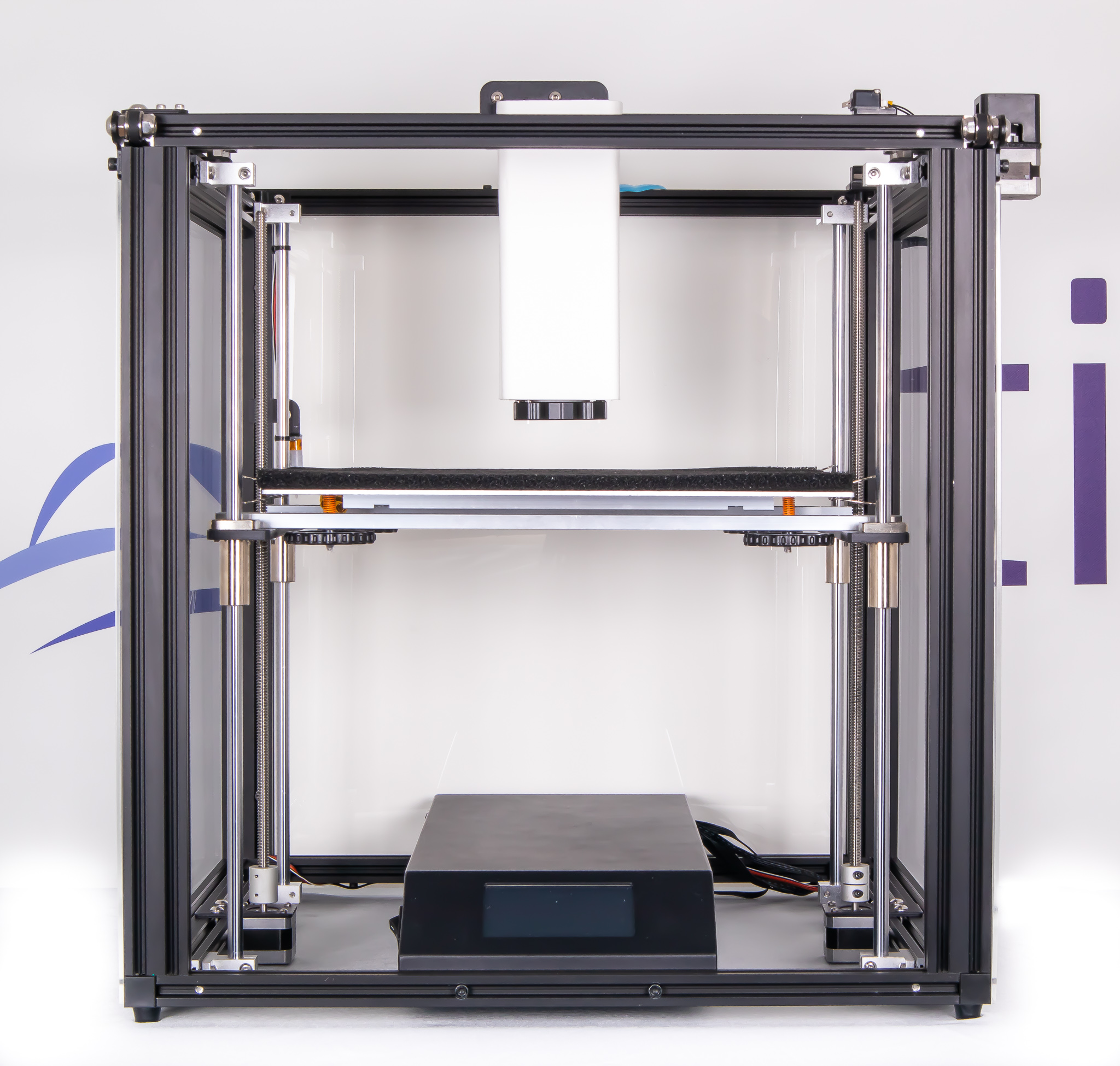

TeraScan-Frame太赫兹雷达

TeraScan Frame

  • x-y-z 电位移平移台
  • 300 mm² 扫描区域
TeraScan-Cobot 太赫兹雷达

TeraScan Arm

  • 6轴协同扫描机械臂
  • 最大覆盖 400 mm
  • 400 mm² 扫描区域
TeraScan-Cobot long range 太赫兹雷达

TeraScan Frame

  • 6轴协同扫描机械臂
  • 最大到达范围 700 mm
  • 600 mm² 扫描区域

| 可选传感器频率

TeraScan 100

  • 频段：120 GHz
  • 带宽：20 GHz
  • 像素采集率：50 Hz
  • 典型动态范围：> 50 dB
  • 横向分辨率：1.8 mm

TeraScan 200

  • 频段：240 GHz
  • 带宽：35 GHz
  • 像素采集速率：20 Hz
  • 典型动态范围：> 50 dB
  • 横向分辨率：0.9 mm

TeraScan 300

  • 频段：300 GHz
  • 带宽：27 GHz
  • 像素采集速率：20 Hz
  • 典型动态范围：> 40 dB
  • 横向分辨率：0.7 mm

| 可选光学器件

镜头 f = 50 mm

镜头 f = 75 mm

镜头 f = 100 mm

镜头 f = 150 mm

备注：工作距离是指最后一个镜头与被观察目标物体之间的距离。 较短的工作距离通常允许使用更宽的数值孔径 (NA) 镜头，从而带来更好的分辨率潜力。 然而，对于较厚的样品，更长的工作距离是关键， 这为您提供了更大的视野深度。

经济高效、教学示范、可行性探索！

紧凑可靠，应用“尽”有

基于最先进的肖特基二极管技术，友思特的太赫兹雷达收发器结构紧凑、功能强大且可靠。它可以很容易地集成到不同的系统中，以实现质量控制、材料检测和其他应用。

高端数据处理算法

除了雷达收发器的硬件，我们还额外提供了先进的数据处理软件，包括成像模块和材料分析，以帮助用户在第一时间获取探测的结果。

一体化太赫兹成像扫描仪

  • 亚太赫兹雷达收发器
  • 光学元件可更换
  • x-y-z电位移平台/6轴协同扫描机械臂
  • 300/400/600 mm² 成像范围可选

FMCW雷达收发头

  • 120/240/300 GHz 中心频率可选
  • 20/35/27 GHz 带宽可选
  • 单次测量(100ms) ＞50 dB 动态范围
  • 采集速率 20Hz

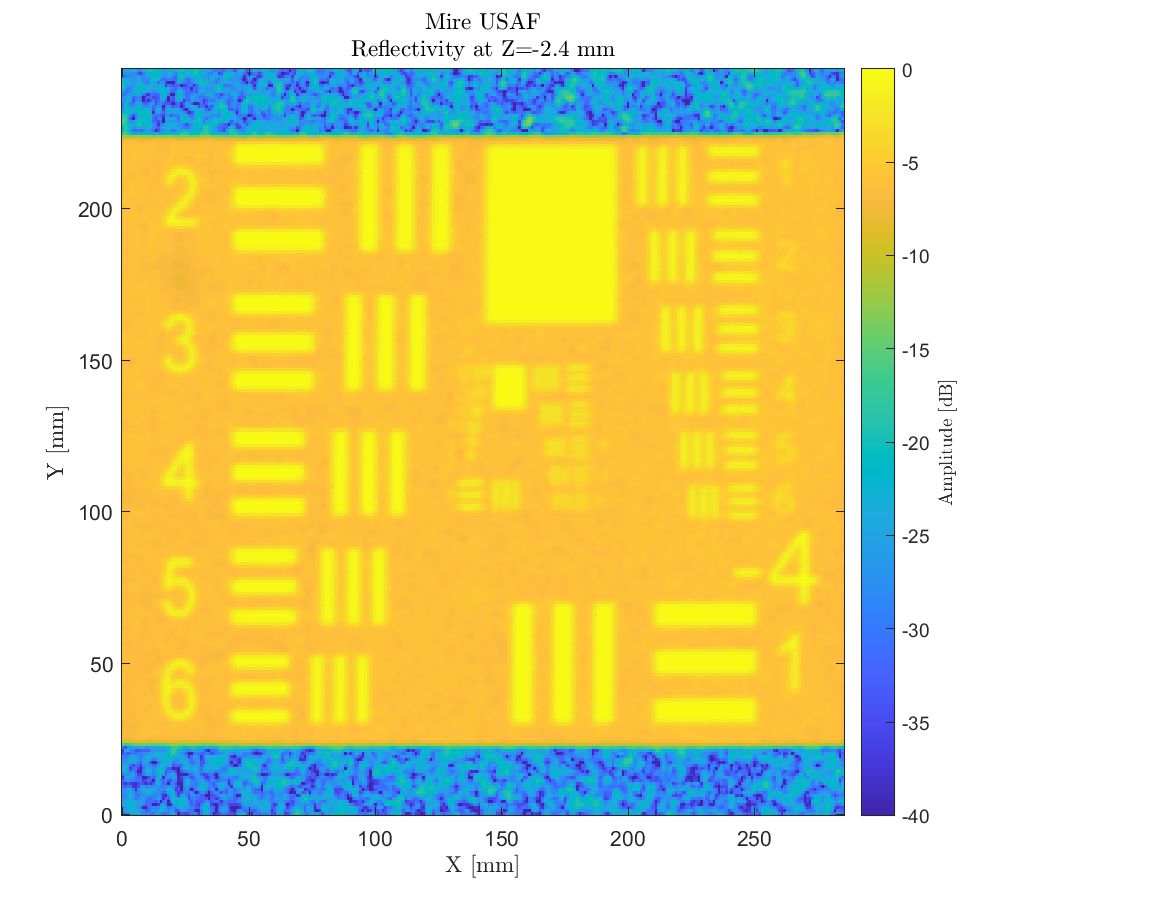

高分辨率3D太赫兹图像

  • 0.7 mm 最小横向x-y分辨率
  • 带有 50 mm 镜头
  • 降至 0.25 mm 扫描步长
  • 全区域扫描时间：2h30min

深度图像分析

  • 7mm 深度分辨率
  • 20GHz 雷达带宽
  • Teraviso 3D 数据可视化软件

专业数据采集与成像软件

TeraScan Easy

  • 3D数据采集软件
  • 设置扫描参数
  • 实时监控
  • 原始数据可访问
  • 自动参考和背景采集
TeraVisio-3D

TeraVisio 3D

  • 3D可视化软件
  • C扫描（x-y 图像）
  • A扫描 (z) 和 B扫描 (x-z)/(y-z)
  • 深度变化游标
  • 提供每个数据点的时域和频域太赫兹信号轨迹

可选高级可视化软件

TeraVisio Basics

  • C 扫描图像（X/Y 切片）
  • A 扫描和 B 扫描可视化
  • 深度探索滑块
  • 简化原始数据加载
  • 综合数据处理
  • 简化图像导出

TeraVisio Advanced

  • 包含所有 TeraVisio Basics 的功能
  • + 可定制的界面用于定制显示
  • + A、B 和 C 扫描选择
  • 比较可视化

包罗万象的应用领域

复杂的聚合物结构

缺陷类型：胶水密封的水密性和聚合物板结构内的缺陷
附加：样品完整性、缺陷检测、健康监测和体积计量

木质材料和复合材料

传感能力：密度测绘、含水量和结构检查
附加：不均匀性检测、现场总线节点尺寸标注和内部结构检查

腐蚀保护金属板

缺陷类型： 保护涂层下的腐蚀痕迹
附加：通过保护层防止涂层分层、冲击痕迹和金属表面质量

蜂窝状 GFRP 复合结构

传感能力：密度测绘、含水量和结构检查
附加：内部含水量、异物检测和气泡检查

药品包装

缺陷类型：完整包装内缺少药丸，说明书位置
附加：不改变活性分子、内/外部包装检查、包装密封完整性、药丸计数

食品异物

缺陷类型：食品杂质，玻璃、金属等异物
附加：无损、非电离、金属与非金属皆可检测
