友思特 波长选择器 / 单色仪 / 波长可调滤波器

提供波长、带宽可全自动调谐的 波长选择器 / 单色仪

专利TwinFilm™技术,中心波长和带宽完全 可调谐光学滤波器 / 波长可调滤波器

可选全自动与手动调整模式,支持用户定制,探索更加优异的光学性能

单色器和AOTF等滤波器件的卓越替代品,用于荧光显微、高光谱成像、机器视觉等领域

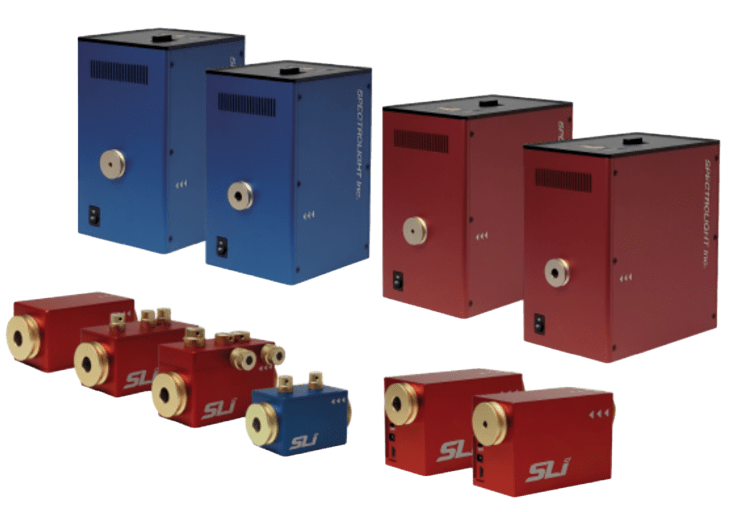

为您的项目选择合适的 波长选择器

友思特伙伴 Spectrolight 扛鼎之作,琳琅满目的产品型号,精益求精的技术基石

白光光源 Mighty Light plus 卤钨白光源 - 友思特 viewsitec

FWS-POLY-BLUE

tick

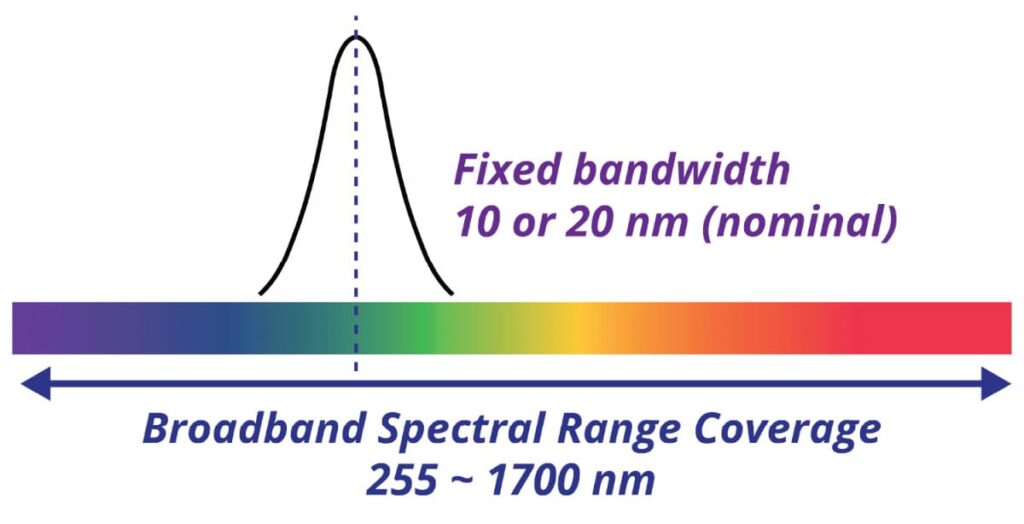

通过 USB 通信提供中心波长的简单软件控制,带宽标称值固定在 10或20 nm左右,具有高传输能力

tick

与任何类型的宽带灯或超连续谱源兼容

tick

A5型号:适用于激光器、超连续谱激光器;A10型号:适用于大光束尺寸的光源(卤钨灯、等离子、LED)

波长选择器 FWS-POLY-BLUE​ - 友思特 viewsitec
波长选择器 FWS-POLY-RED​ - 友思特 viewsitec

FWS-POLY-RED

tick

通过 USB 通信提供对中心波长和带宽的简单软件控制,带宽根据型号在 2nm - 15 nm(标称值)范围调整。

tick

与任何类型的宽带灯或超连续谱源兼容

tick

A5型号:适用于激光器、超连续谱激光器;A10型号:适用于大光束尺寸的光源(卤钨灯、等离子、LED)

波长选择器 FWS-POLY-RED​ - 友思特 viewsitec
波长选择器 FWS-POLY-mono​ - 友思特 viewsitec

FWS-POLY-MONO

tick

通过USB通信提供对中心波长和带宽的简单软件控制,带宽可根据型号(光谱范围)在 3 - 15 nm 范围调整。

tick

A5型号:适用于激光器、超连续谱激光器;A10型号:适用于大光束尺寸的光源(卤钨灯、等离子、LED)

波长选择器 FWS-POLY-mono1​ - 友思特 viewsitec
波长选择器 FWS-basic​ - 友思特 viewsitec

FWS-Basic

tick

提供光栅单色器的可调谐波长滤波特性以及带通滤波器的圆形孔径成像能力。

tick

具有手动可调滤光片和三个滚花旋钮:两个用于调节中心波长和传输带宽,一个用于补偿光束方向偏移。

波长选择器 FWS-basic​ 1- 友思特 viewsitec
波长选择器 FWS-POLY-RED​ - 友思特 viewsitec

FWS-High Resolution

tick

通过 USB 通信提供对中心波长和带宽的简单软件控制,带宽根据型号在 2nm - 15 nm(标称值)范围调整。

tick

与任何类型的宽带灯或超连续谱源兼容

tick

A5型号:适用于激光器、超连续谱激光器;A10型号:适用于大光束尺寸的光源(卤钨灯、等离子、LED)

波长选择器 FWS-basic​ 1- 友思特 viewsitec
波长选择器 FWS- centerline- 友思特 viewsitec

FWS-CenterLine

tick

通过USB通信提供对中心波长和带宽的简单软件控制,带宽可根据型号(光谱范围)在 2 - 15 nm 范围调整。

tick

A5型号:适用于激光器、超连续谱激光器;A10型号:适用于大光束尺寸的光源(卤钨灯、等离子、LED)

波长选择器 FWS-basic​ 1- 友思特 viewsitec
白光光源 Mighty Light plus 卤钨白光源 - 友思特 viewsitec

CWS-Basic

tick

简单坚固的光机械设备,出厂设置为您的定制规格,无需花费通常定制所需的的长时间和高成本

tick

带通性能有助于匹配新荧光团的发射曲线或荧光染料的发射光谱,这些发射光谱由于使用的特定激发波长等因素而略有偏移

tick

任何成像、显微镜或照明应用的理想选择

波长选择器 配件 - 友思特 viewsitec

波长选择器配件

tick

包括准直器、光纤准直管适配器、超连续谱源适配器、光纤和光导适配器、可调光阑、磁性底座、光学面包板等

tick

可联系友思特工作人员进行完整方案定制与搭建

波长选择器 配件 - 友思特 viewsitec

波长选择器 型号一览

光学精准,品质无忧;提供各种型号,满足您的项目需求,也可联系工作人员快速选型

产品

类型

光谱范围[nm]

覆盖范围[nm]

带宽(FWHM) [nm]

备注

Poly-RED-A5

自动

255 - 1700

~ 1450

可调:2 - 15(标称)

USB软件控制(拉曼模式可选)

Poly-RED-A10

自动

255 - 1700

~ 1450

可调:2 - 15(标称)

USB软件控制(拉曼模式可选)

Poly-BLUE-A5

自动

255 - 1700

~ 1450

固定:10或20 (标称)

USB软件控制

Poly-BLUE-A10

自动

255 - 1700

~ 1450

固定:10或20 (标称)

USB软件控制

Mono-A5

自动

255 - 1700

~ 100

可调:2 - 15(标称)

USB软件控制

Mono-A10

自动

255 - 1700

~ 100

可调:2 - 15(标称)

USB软件控制

Basic-A5

手动

255 - 1700

~ 100

可调:2 - 15(标称)

需结合光谱仪操作

Basic-A10

手动

255 - 1700

~ 100

可调:2 - 15(标称)

需结合光谱仪操作

High Resolution-A5

手动

255 - 1700

~ 100

可调:2 - 15(标称)

需结合光谱仪操作

High Resolution-A10

手动

255 - 1700

~ 100

可调:2 - 15(标称)

需结合光谱仪操作

CenterLine-A5

手动

255 - 1700

~ 100

固定:20 (标称)

需结合光谱仪操作

CenterLine-A10

手动

255 - 1700

~ 100

固定:10或20 (标称)

需结合光谱仪操作

CWS

手动

255 - 1700

单波长

固定:10或20 (标称)

72小时内发货

波长选择器 应用场景

聚焦视觉领域,覆盖规模行业;基于应用场景,解决细分需求。友思特也可为您的项目制定集成解决方案,如有需要,请联系我们

荧光显微镜

FWS全自动波长选择器可用于激发和发射,对于多重标记的多色荧光成像非常有用。

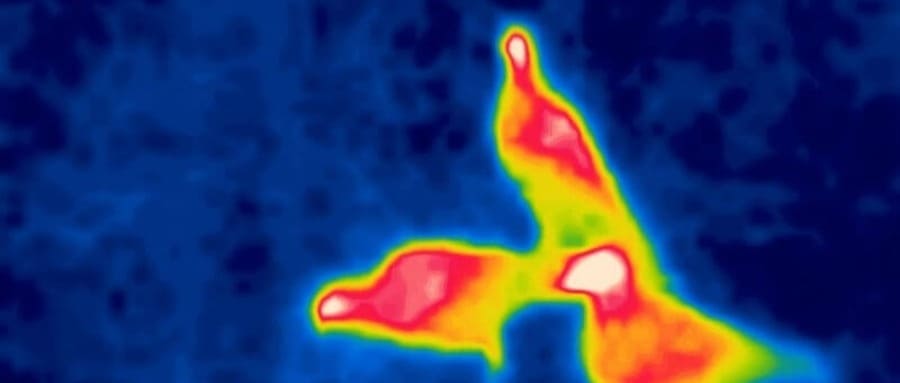

高光谱成像

可实现远近视场切换、准确选择中心波长和恒定的扫描间隔,产生相同的图像质量输出,最大化呈现被测物体的图像和光谱信息,且设备极其灵活

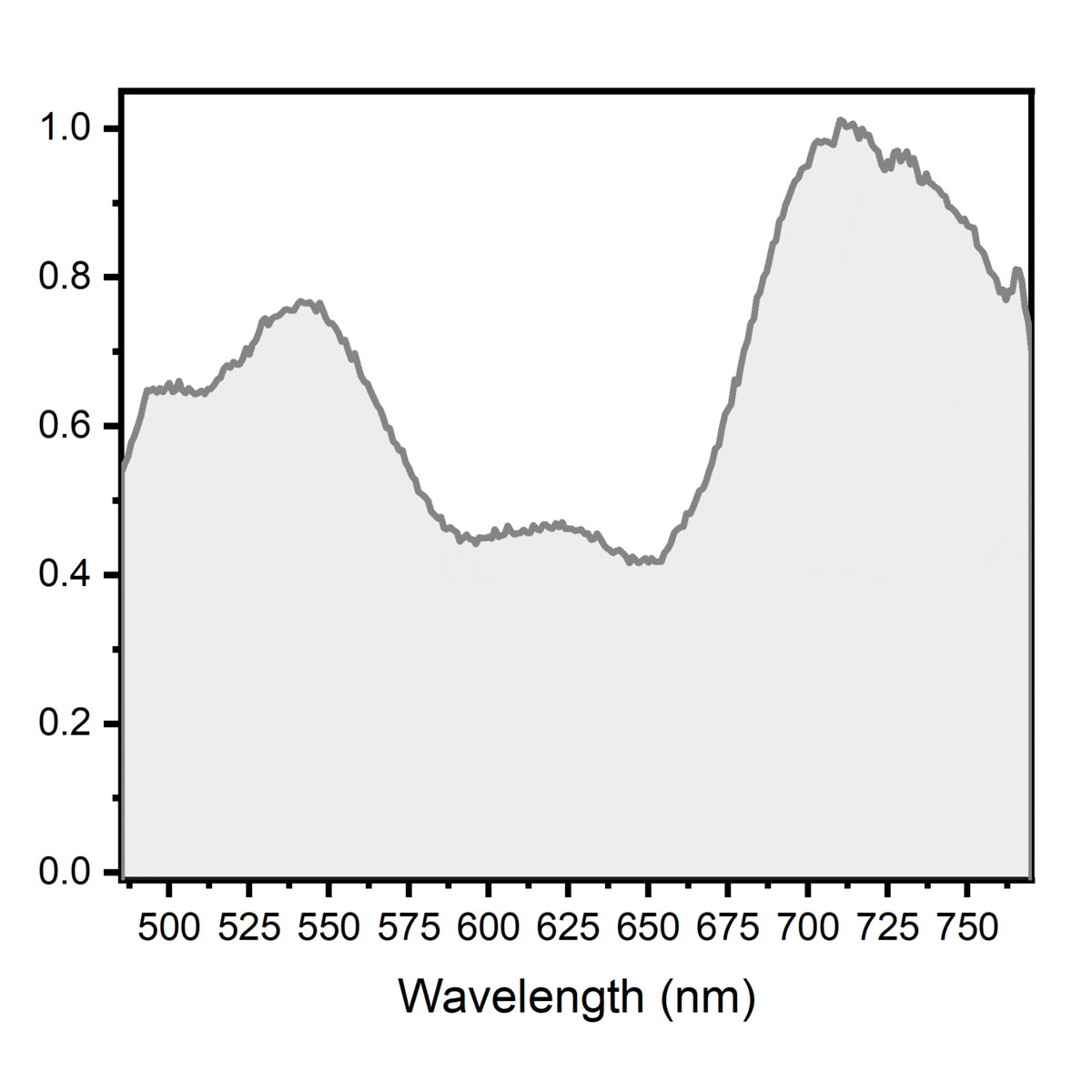

实验室光谱检测

TwinFilm专利技术,宽波长调谐,平滑可调带宽,助力光电测试的科学研究

机器视觉

与工业相机等结合,形成成套的机器视觉解决方案

什么是 波长选择器 ?解密TwinFilm™ 技术

参透波长选择原理,夯实核心技术,为拓展产品应用与解决方案打下坚实基础

TwinFilm专利技术

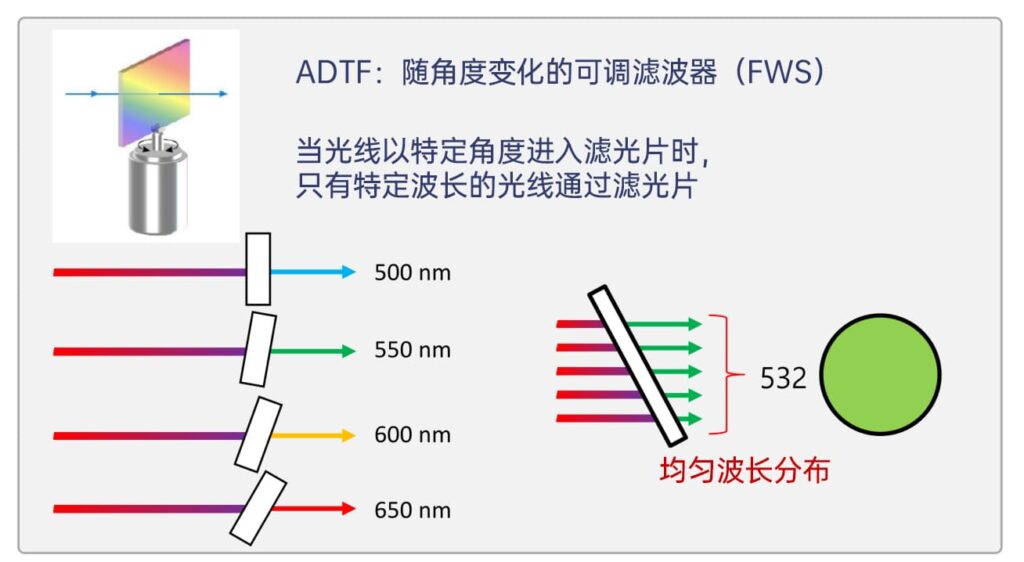

波长选择器 的技术原理

波长选择器是一种独特的、获得特定波长的紧凑型光机械设备,利用友思特合作伙伴 Spectrolight 开发的 TwinFilm™ 专利技术,将两个宽带带通滤光片组合在紧凑、不透光外壳中,每个滤光片的入射角独立旋转,来自任何准直光源的透射光的中心波长和带宽都完全可调,第三块玻璃板抵消光束路径中的任何轻微偏离。

因此,友思特波长选择器系列设备提供各种可选形式的波长调谐和带宽调节,具有圆形孔径滤光片的成像优势。

波长选择器的带宽可以在 1.5 nm 和 20 nm 之间的任何位置进行调整,中心波长可以选择为几乎任何可见波长(350 nm – 900 nm),是一种简单、经济且高效的光波过滤方法。

与AOTF相比,波长选择器在波长调节的过程中无光轴偏移;与单色仪出口为狭缝相比,波长选择器的出口为直径可达10mm的通光孔,且95%的区域为均匀出光。因此波长选择器也是单色仪/单色器和 AOTF 等滤波器件卓越的替代品,可用于荧光显微镜、高光谱成像、机器视觉等领域。

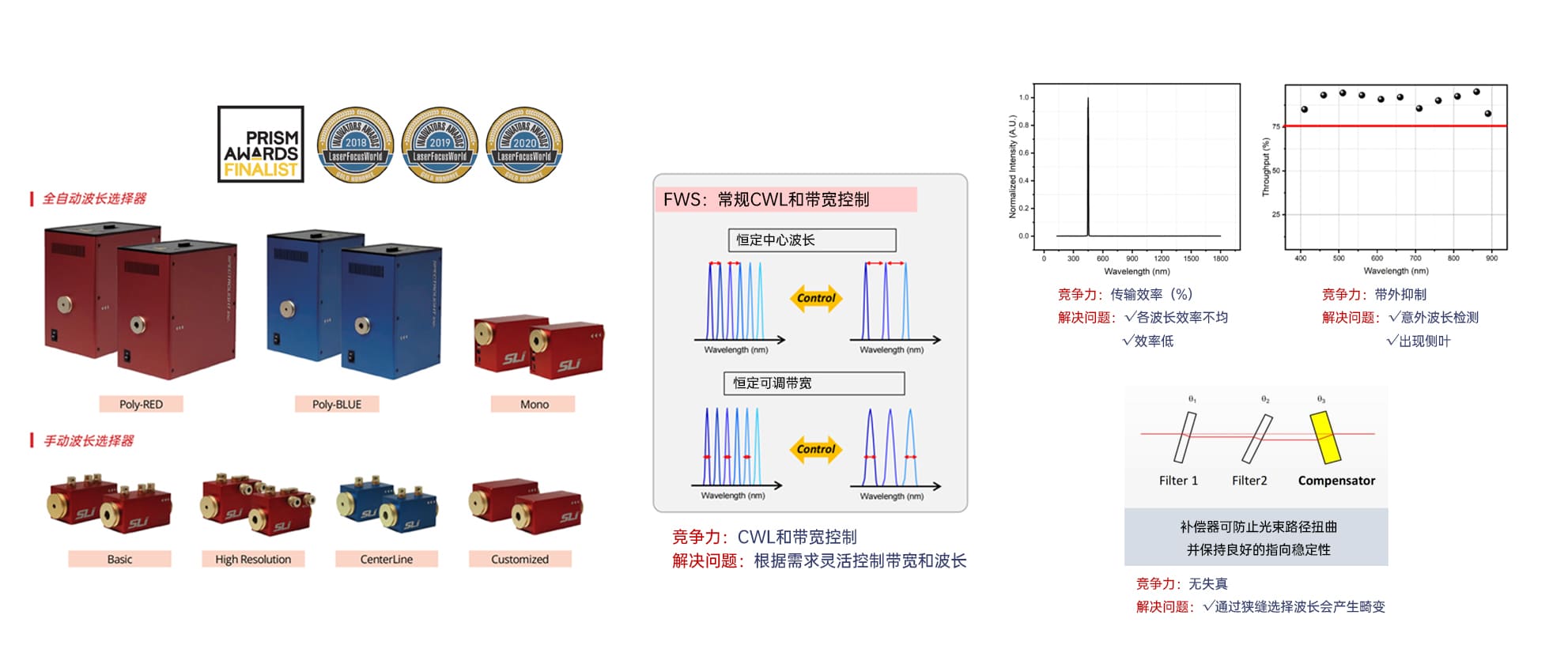

波长选择器-技术优势

构建 波长选择器 系统的高效解决方案

出类拔萃,无惧对比!六大核心优势,领跑光电检测先行

宽波长调谐

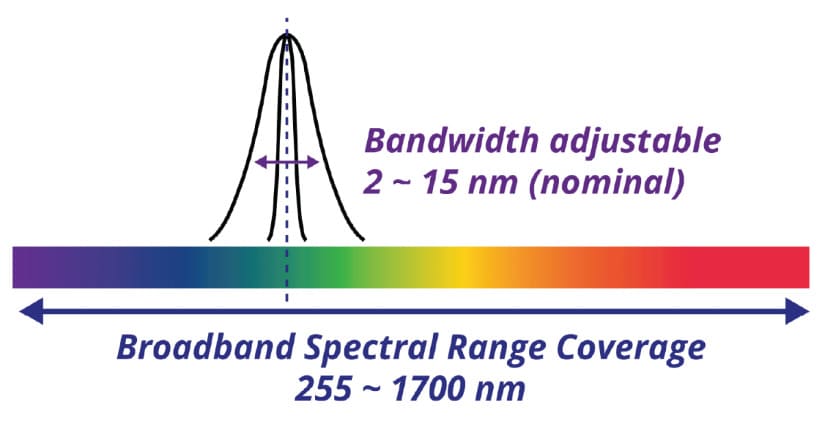

255 - 1700 nm可调光谱范围

平滑带宽调谐

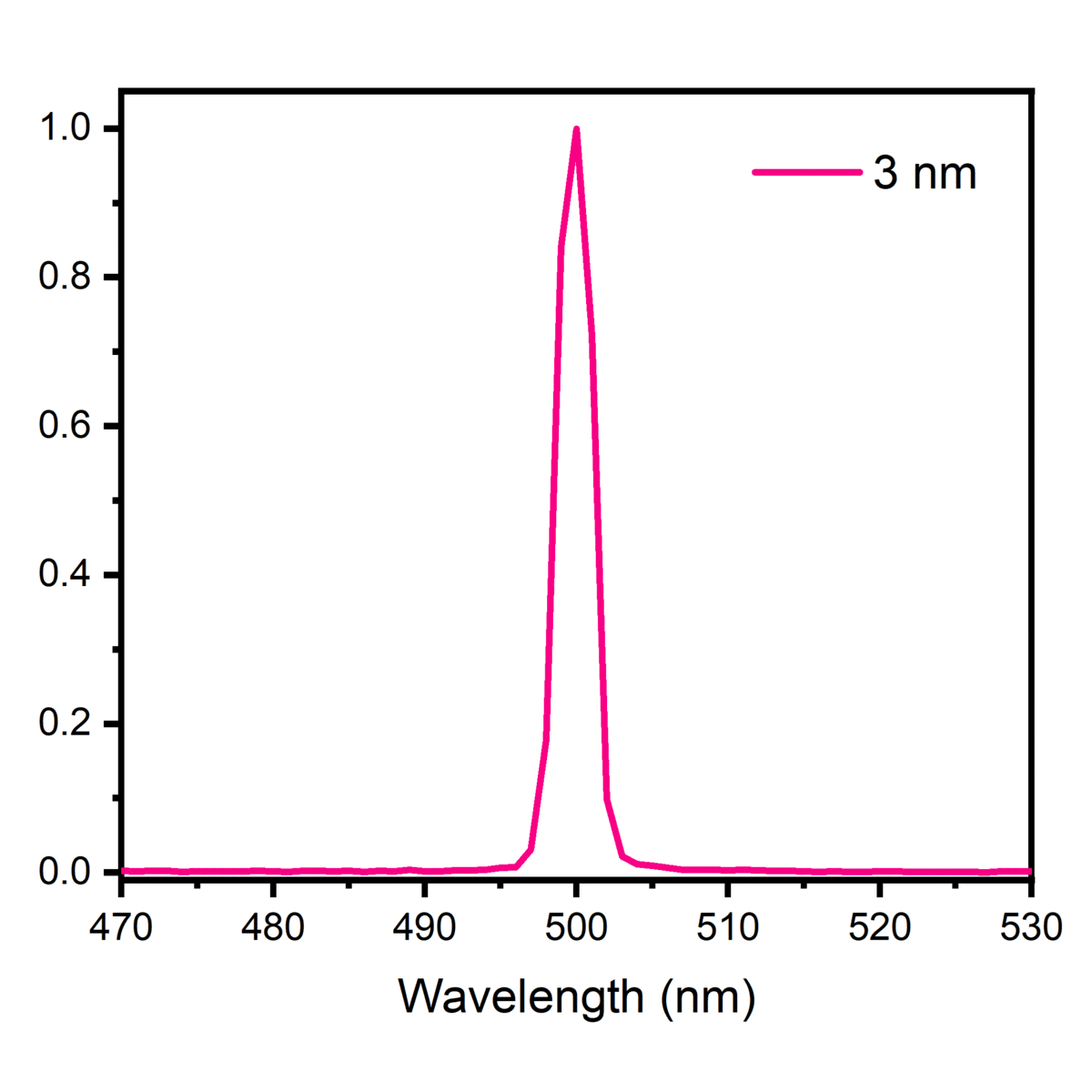

带宽在 2 - 15 nm(标称)之间平滑可调

大直径的圆形孔径

直径10mm通光孔,95%均匀出光

高带外消光

入射角独立旋转的滤光片,无光轴偏移

紧凑的光机械封装

可选与光源集成超紧凑的光机械设备

简单易行的集成

多种波长选择器配件,满足任意连接

技术支持

专业技术团队为您服务:拥有多年机器视觉与光电检测经验,定制多个丰富成熟的落地项目

友思特专业技术支持,助您项目成功

作为专注于机器视觉和光电检测解决方案的供应商,友思特也致力于为您提供一系列该产品相关的付费技术服务,旨在以最具成本效益的方式助力您的项目成功。如您需要该产品相关的技术服务,请联系我们!

测试服务

按需进行样品测试与效果评估验证

硬件培训

全方位覆盖硬件产品使用的各环节

软件培训

帮助您迅速掌握软件使用技巧

集成开发

根据您的需求制定完整集成解决方案

更多相关产品

更多一站式解决方案配套产品,提供全方位的项目保障

反射物镜

广泛应用于显微镜和光束传输系统

具有无色差、长工作距离、大数值孔径、从紫外到远红外的高通量优势

LinkSquare光谱仪

便携式且易于使用的智能光谱仪

轻巧便携,高性价比,可用于检查食品质量、验证产品信息的准确性等

白光/多通道光源

多种光源配置,高功率准直输出

多波长光谱测量、光学滤光片参数测量、光源参数测试、生物显微等应用

紫外光源

先进高效、方便快捷、一流性能

可在单光谱/多光谱配置中提供高功率性能的紫外曝光光源与固化点光源

常见问题解答

产品配套技术支持与付费服务,为您驱动项目无限可能

波长选择器是一种独特的、获得特定波长的紧凑型光机械设备,利用获得专利的 TwinFilm™ 技术提供波长调谐和带宽调节,具有圆形孔径滤光片的成像优势,可以代替单色仪、AOTF等滤波器件,用于荧光显微、高光谱成像、机器视觉等领域。

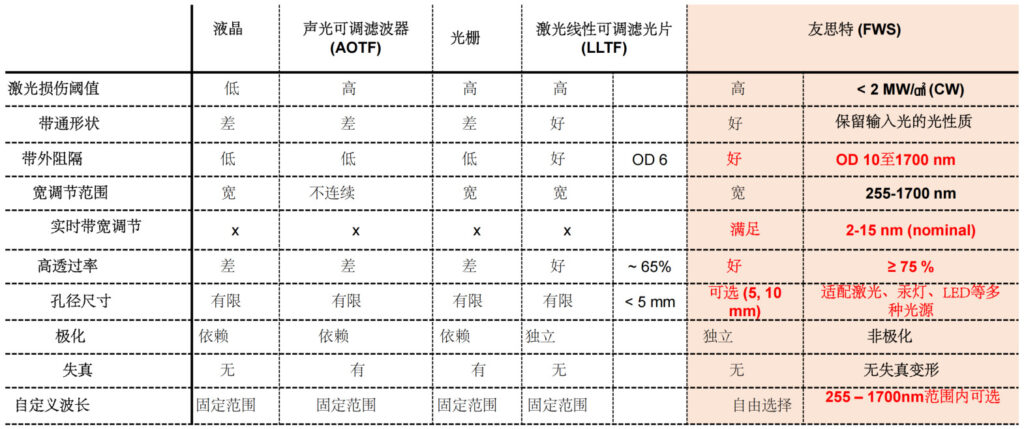

戳我了解:市面上的光学器件滤波性能大比拼!

波长选择器内部是不含光栅的,工作原理为可调带通的滤光片,通过控制旋转,起到波长的过滤和选择作用。

扫描下一波段和上一波段的时间最小可以调到0.02s,不过常规来说建议调到0.5-1s为最佳。步长最小可以调节到1nm,最大没有限制,在起始波长和终止波长之间的差值范围内即可。

FWHM range指的是带宽可以调节的范围,例如设置中心波长为350nm,那么其带宽可以设置为3-15nm。分辨率指的是FWHM的调节参数,即可以设置3nm、4nm、5nm这样进行调节。

TwinFilm 专利技术由友思特合作伙伴 Spectrolight 开发,将两个宽带带通滤光片组合在紧凑、不透光的外壳中,每个滤光片的入射角独立旋转,是一种简单、经济且高效的光波过滤方法。

来自任何准直光源的透射光的中心波长和带宽都完全可调,第三块玻璃板抵消光束路径中的任何轻微偏离。

带宽可以在 1.5 nm 和 20 nm 之间的任何位置进行调整,中心波长可以选择为几乎任何可见波长(350 nm – 900 nm)

TwinFilm专利技术

和其他同类的波长调谐器相比,友思特波长选择器有明显的技术优势:
  • 与AOTF相比,友思特波长选择器在波长调节的过程中,无光轴偏移
  • 与单色仪出口为狭缝相比,友思特波长选择器的出口为直径可达10mm的通光孔,且95%的区域为均匀出光
友思特波长选择器拥有超过75%的透过率,远超光栅单色仪及AOTF等,且通带外的杂散光抑制深度可达OD6以上,充分消除干扰。

波长选择器-技术优势

输入端可以选择光纤和准直器进行连接,输出端可以自由空间输出、光纤和光导输出。我们提供丰富的波长选择器配件供您使用,欢迎咨询。

CWS只能输出单一波长,比如 400nm、450nm 或 500nm。而FWS-CUSTOM是可选任意波长输出。
