友思特 外置式图像采集卡

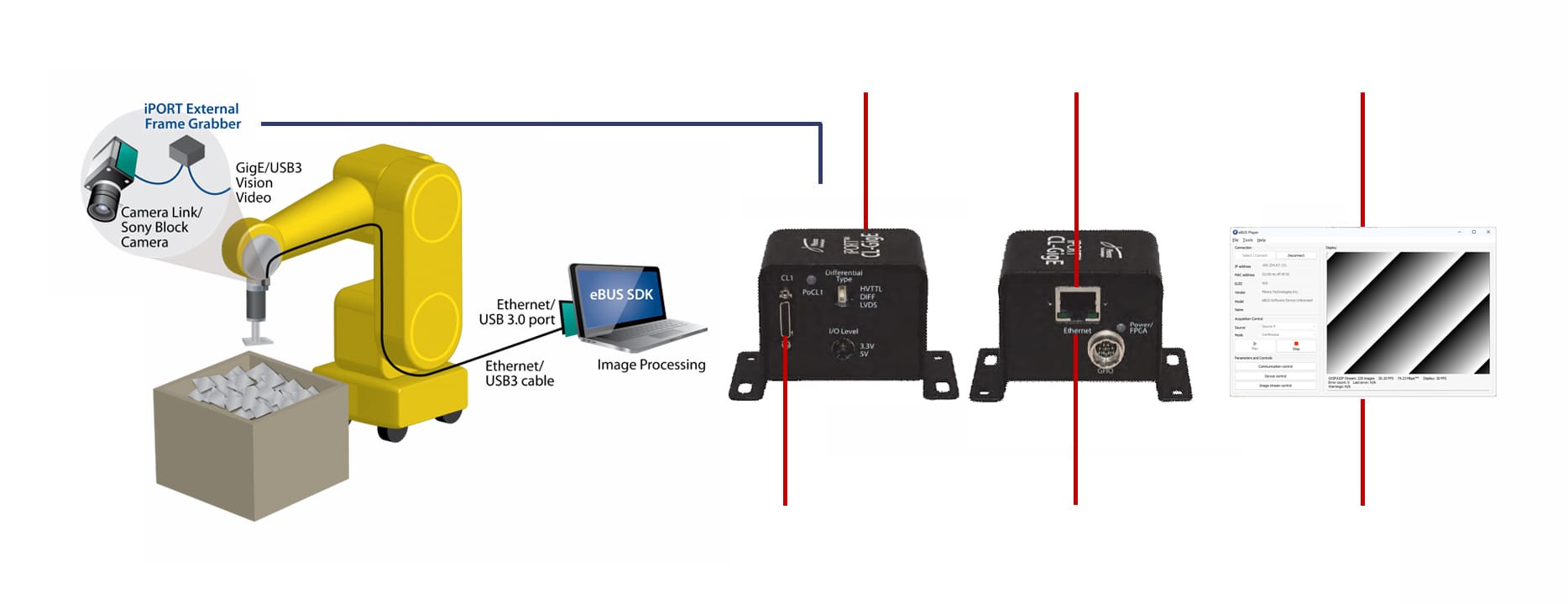

Pleora 外置式图像采集卡 ,将传统的相机系统和应用程序转换为GigE Vision和USB3 Vision连接

通过以太网和USB 3.0将来自相机和传感器的实时、低延迟视频,直接流式传输到处理器和显示器上的现有端口

友思特合作伙伴 Pleora 扛鼎之作,具有长距离、灵活的布线和多播优势

无缝集成--相机接口的流式传输和控制功能可以在系统中得到维护

为您的项目选择合适的 外置式图像采集卡

友思特伙伴Pleora扛鼎之作,琳琅满目的产品型号,精益求精的技术基石

VST iPORT™CL-U3 外置式图像采集卡 - 友思特 viewsitec

VST iPORT™CL-U3 外置式图像采集卡

tick

将 Camera Link® 相机转换为USB3 Vision™ 相机

tick

帮助设计人员充分利用 USB 3.0接口的性能属性

VST iPORT™CL-GigE 外置式图像采集卡 产品图 - 友思特 viewsitec
VST iPORT™CL-GigE 外置式图像采集卡 - 友思特 viewsitec

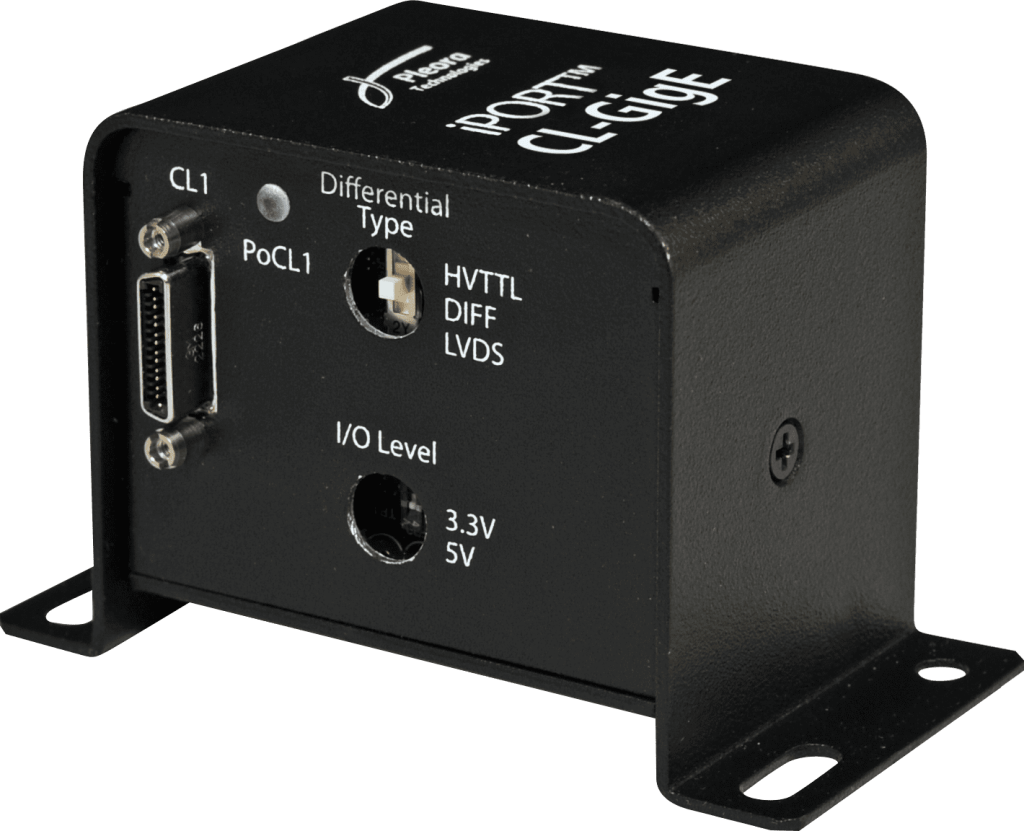

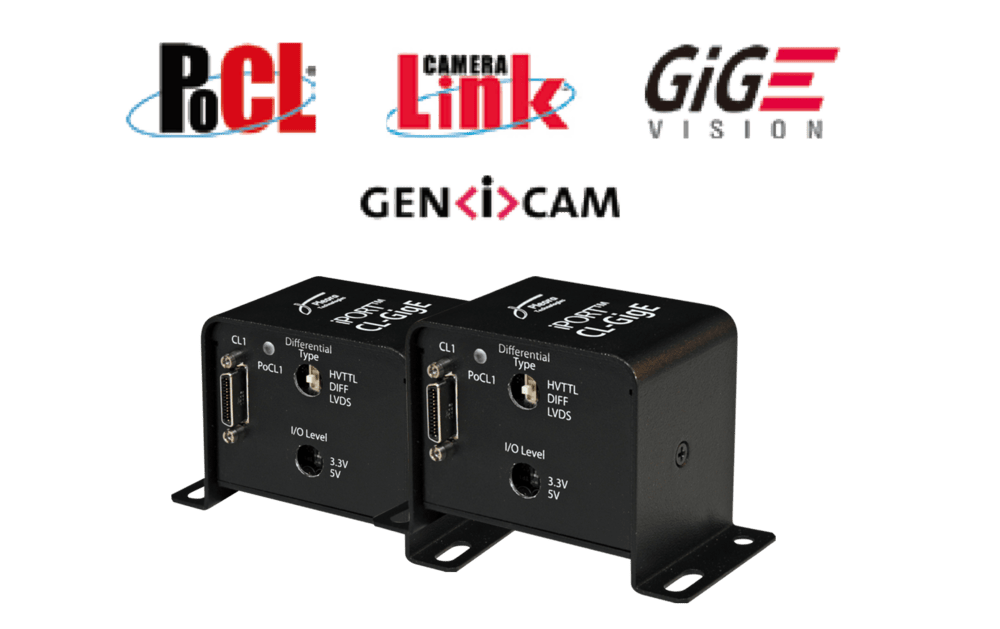

VST iPORT™CL-GigE 外置式图像采集卡

tick

允许设计人员将Camera Link® base模式相机
转换为GigE Vision®相机使用

tick

在-40°C至+60°C的环境下进行操作

VST iPORT™CL-GigE 外置式图像采集卡 产品图 - 友思特 viewsitec
VST iPORT™CL-Ten 外置式图像采集卡 - 友思特 viewsitec

VST iPORT™CL-Ten 外置式图像采集卡

tick

使用高性能的 GigE Vision® 2.0通过万兆以太
网 (10 GigE) 链路

tick

允许扩展和聚合系统布线,并将Camera Link
相机集成到网络环境中

VST iPORT™CL-Ten 外置式图像采集卡 产品图 - 友思特 viewsitec
VST iPORT™ Analog-Pro 外置式图像采集卡 - 友思特 viewsitec

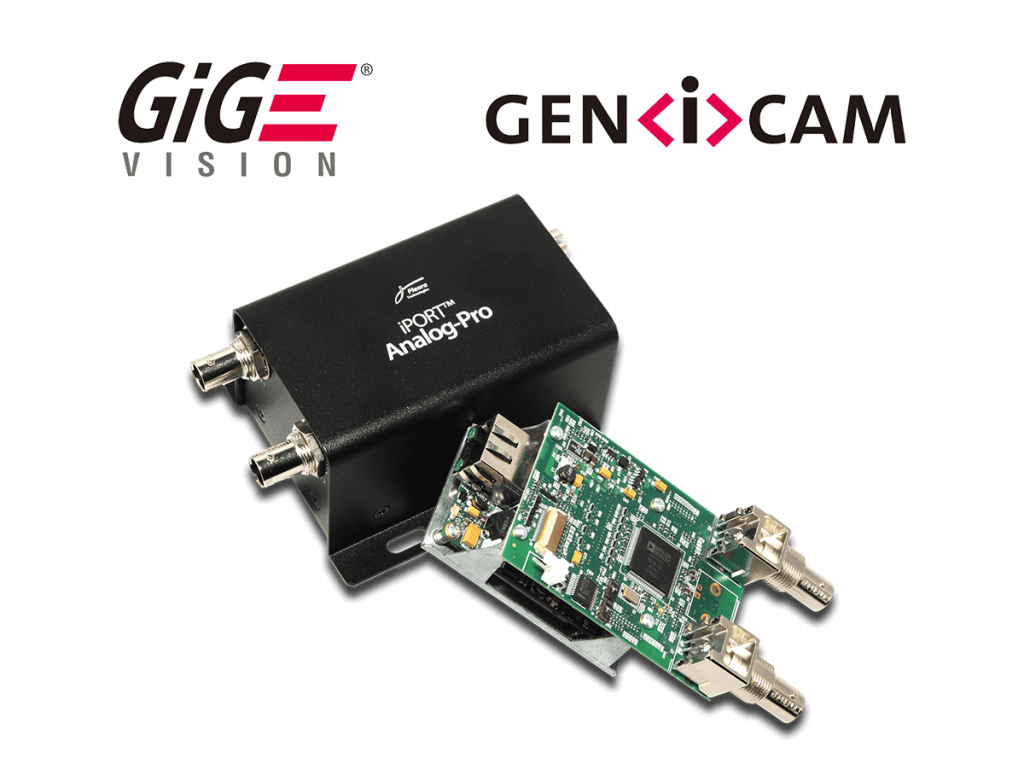

VST iPORT™ Analog-Pro

tick

保留对现有相机和光学器件的投资,同时将模拟
相机作为GigE Vision相机使用,充分享有千兆以
太网(GigE)的远距离传输优势

analog-pro 外置式图像采集卡 产品图 - 友思特 viewsitec
VST vDisplay HDI-Pro 外置式图像采集卡 - 友思特 viewsitec

VST vDisplay HDI-Pro

tick

结构紧凑的固态产品

tick

在尺寸、重量、功率和可靠性是关键考虑因素的应用环境中,可以代替普通PC直接连接显示器

VST vDisplay HDI-Pro 外置式图像采集卡 产品图 - 友思特 viewsitec

应用场景

聚焦视觉领域,覆盖规模行业;基于应用场景,解决细分需求。友思特也可为您的项目制定集成解决方案,如有需要,请联系我们

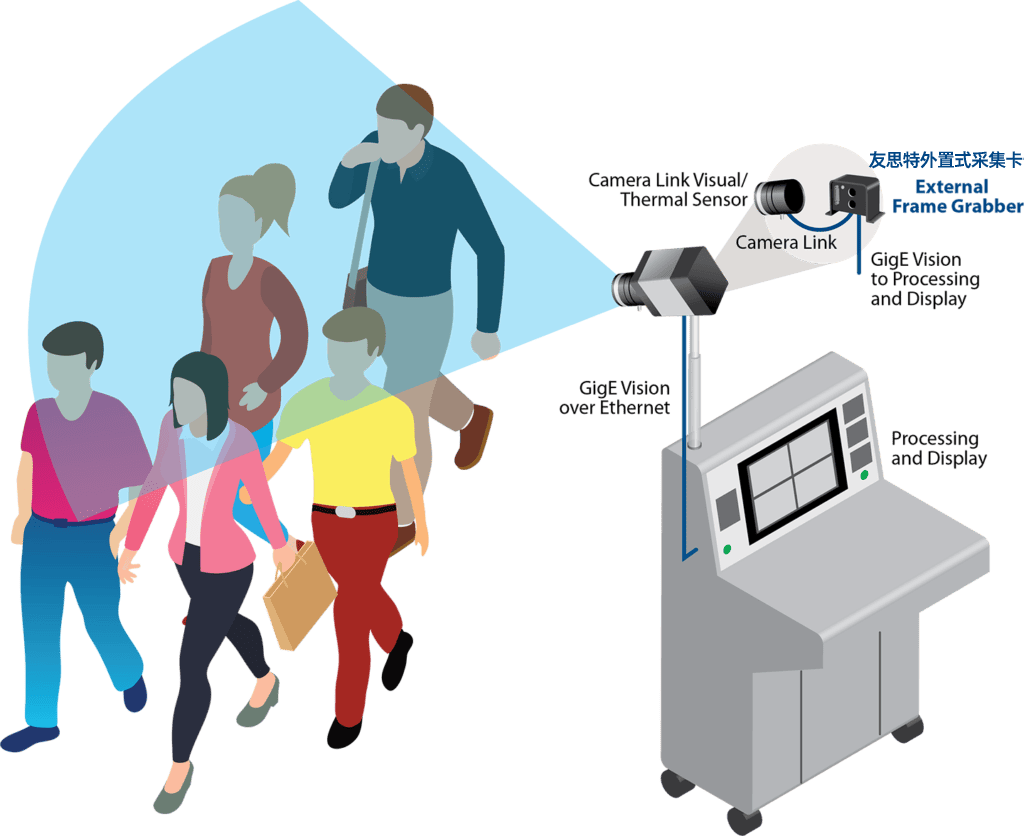

热成像筛选系统

充分发挥热成像筛选设备的网络、布线和设计优势

工业检测

确保多相机和传感器检测系统的无缝集成,利用长距离布线优势,在恶劣环境之外进行图像处理等操作

条码打印系统验证

使用低成本计算平台在便携式打印验证系统中进行显示和分析

药品检验

保留现有产线设备,同时升级到完全联网、成本更低的视觉检测系统

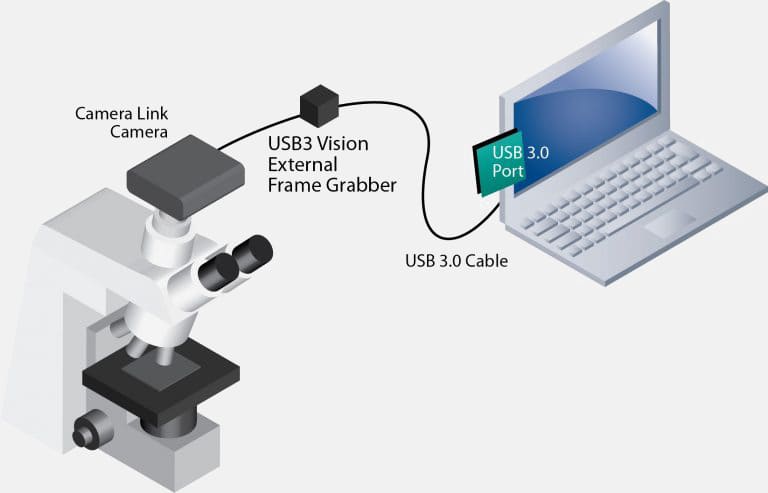

显微镜检测系统

布线和计算优势可降低成本并提高显微镜系统可用性,同时保留现有的相机、传感器和光学器件

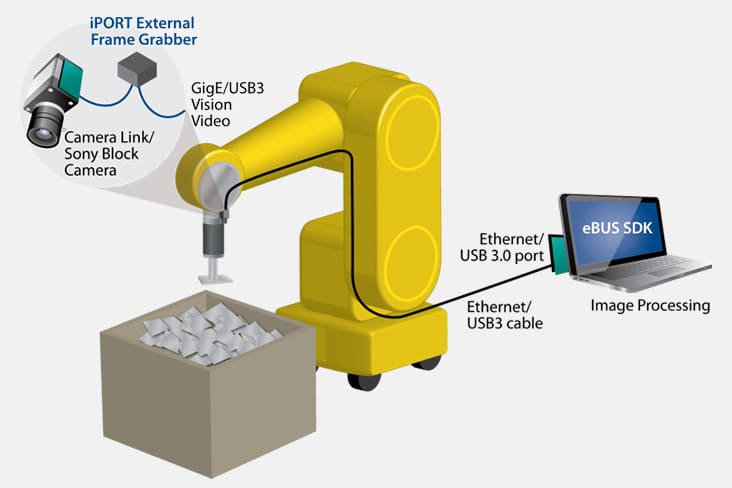

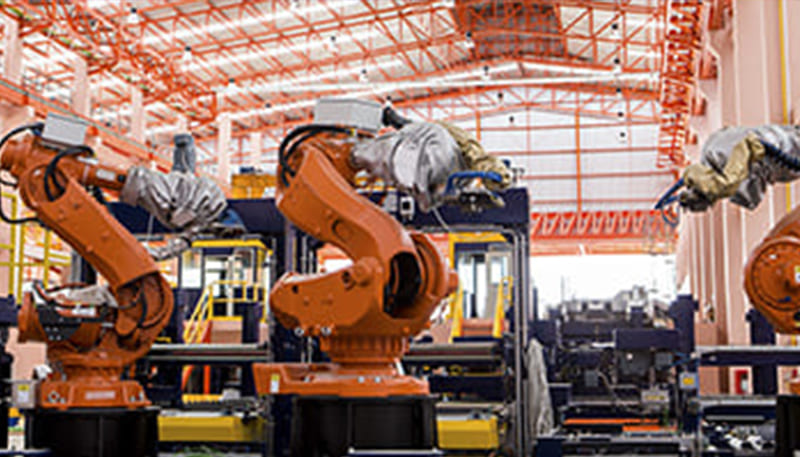

工业机器人

布线和计算优势降低了设计和系统复杂性,有助于降低成本,提高可用性并降低装配生产线视觉系统的复杂性

本地态势感知

将来自多个成像源的实时未压缩视频传输到地面车辆车辆电子系统中的处理平台和显示面板

智能交通系统

长距离布线和计算优势降低了设计和系统复杂性,联网系统可实现远距离操作,提高系统可靠性和可操作性

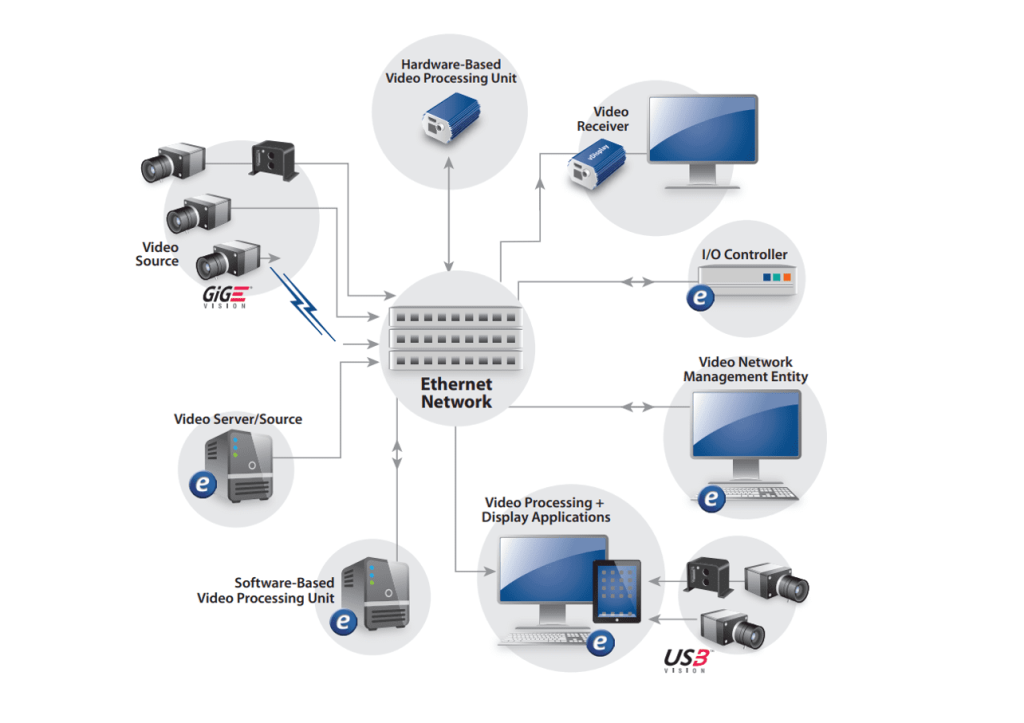

构建相机、传感器等系统的实时网络解决方案

出类拔萃,无惧对比!六大核心优势,领跑机器视觉先行

多数据接口支持

支持USB3.0和GigE Vision协议

即插即用

无需PCIE采集卡,可以直接连接各类计算机平台

支持PTP、多播功能

充分利用以太网优势,具有精确时间同步和多播功能

支持录像和重放功能

能有效记录、显示采集图像过程

大缓冲区

120MB帧缓存可以存储百万像素传感器

配套技术服务

支持windows、Linux,ARM等平台,提供软件二次开发包支持

技术支持

专业技术团队为您服务:拥有多年机器视觉与光电检测经验,定制多个丰富成熟的落地项目

友思特专业技术支持,助您项目成功

作为专注于机器视觉和光电检测解决方案的供应商,友思特也致力于为您提供一系列该产品相关的付费技术服务,旨在以最具成本效益的方式助力您的项目成功。如您需要该产品相关的技术服务,请联系我们!

测试服务

按需进行样品测试与效果评估验证

硬件培训

全方位覆盖硬件产品使用的各环节

软件培训

帮助您迅速掌握软件使用技巧

集成开发

根据您的需求制定完整集成解决方案

更多相关产品

更多一站式解决方案配套产品,提供全方位的项目保障

外置式图像采集卡 - 友思特 viewsitec

外置式图像采集卡

具长距离、灵活的布线和多播优势

将传统的相机系统和应用程序转换为GigE Vision和USB3 Vision连接

嵌入式视频接口 - 友思特 viewsitec

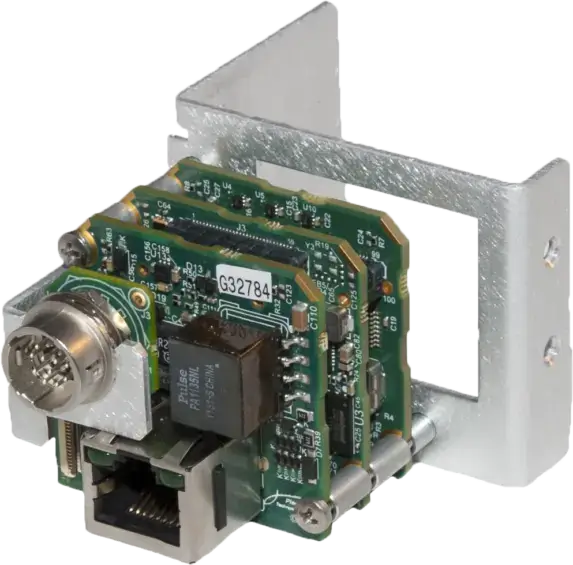

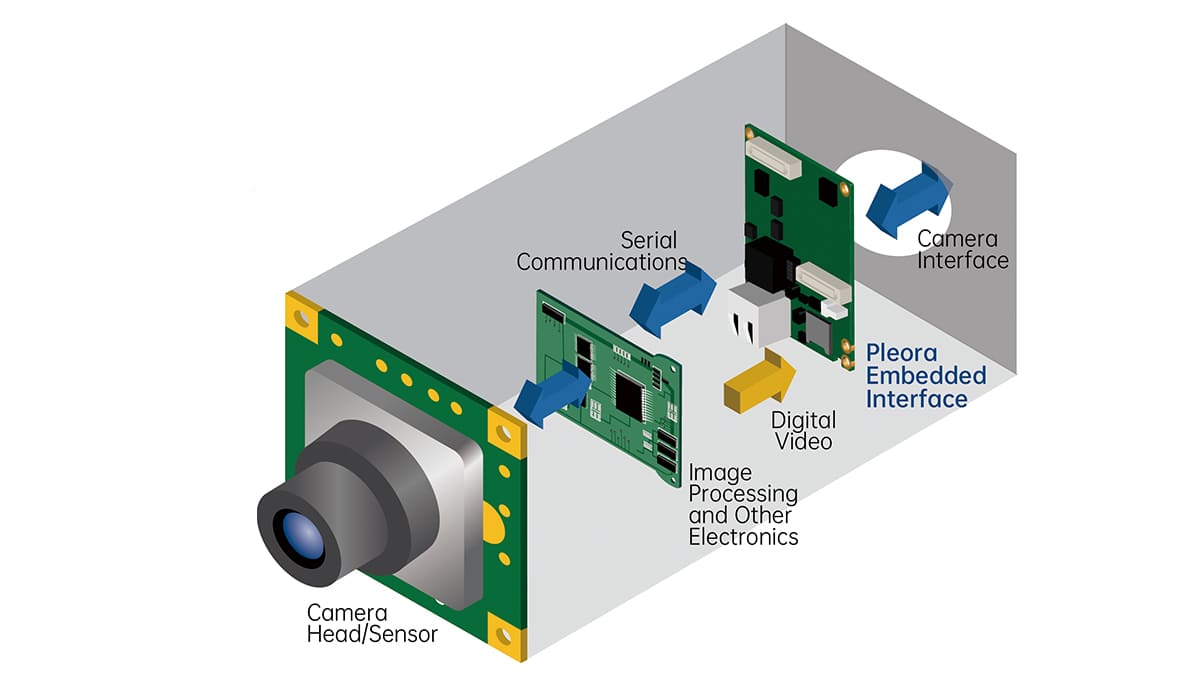

嵌入式视频接口

接口丰富、结构紧凑、功耗低

轻松为成像设备添加高度可靠的 GigE Vision 和 USB3 Vision 连接

ebus player - 友思特 viewsitec

eBUS Player

易于使用的解决方案

用于控制成像设备和可视化图像流的应用程序

ebus sdk - 友思特 viewsitec

eBUS SDK

综合性的解决方案

功能丰富的兼容GigE Vision和USB3 Vision软件开发包

常见问题解答

产品配套技术支持与付费服务,为您驱动项目无限可能

远程协作机器人
交通监控系统升级
铁路安全检查
热成像筛选系统
自动化集装箱运输系统

友思特 CL-U3外置式采集卡分为工业型和非工业型两种,主要区别在于:
1.工业型CL-U3B-IND/CL-U3M-IND可以适应极端工作环境,操作温度达-40°C~60°C
2.工业外置式采集卡通过12引脚的GPIO端口供电,非工业型通过USB线缆进行供电

1. 先给采集卡电,然后再给相机通电:
(1)将采集卡上电并等待其完全上电(power/FPGA状态指示灯为绿色)
(2)将相机与采集卡设备相连
(3)给相机供电
2. 关机前先给相机断电,然后再给外置式采集卡断电

1.相机的类型(线扫/面扫)
2.Taps数量
3.图像分辨率
4.图像位深
5.图像格式
6.供电方式

1.了解相机的基本信息后给采集卡和相机遵循正确上电顺序
2.安装对应外置式采集卡驱动
3.打开eBUS Player软件,点击Select/Connect
3.选择您的外置式采集卡设备,选择连接
4.在eBUS Player软件Parameters and Controls界面,选择Device Control,根据获得的相机配置对采集卡进行配置
5.在相同界面,在ImageFormatControl复选框下,点击测试模式TestPattern
6.关闭Device Control 对话框,点击Play,观察是否出现如下测试模式图像

7.进入Device Control 对话框,关闭测试模式TestPattern,关闭Device Control 对话框点击Play,观察是否出现相机图像

Mono, BayerGR, BayerRG, BayerGB, BayerBG, RGB,BGR, YUV,YCbCr

Camera Link不同模式支持带宽不一样,目前我们HK iPORT CL-U3采集卡支持Base/Medium模式,HK iPORT CL-GigE支持Base模式
Base模式:支持1~2taps
Medium模式:支持1,2,4taps

1.检查采集卡驱动是否正确安装
2.检查采集卡是否正确连接
3.检查是否采集卡供电不足

1.检查采集卡的相关设置是否与您相机配置相同
2.检查是否正确安装采集卡设备驱动
3.检查您TestPattern测试模式是否关闭

您可以联系我们的工作人员并提供项目信息,我们的机器视觉团队将为您提供专业的选型服务
