Solectrix SinaSCOPE 数字 3D 显微镜系统

裸眼3D大屏与无缝数字化升级重新定义精准、协作与无疲劳的显微作业；
可作为完整系统使用，也可作为现有显微镜的升级配件使用

sinaSCOPE是由友思特合作伙伴、德国 Solectrix 公司研发的革命性3D数字显微系统，通过高达4K的裸眼3D大屏再现真实立体景深，让传统立体显微镜的工作体验全面数字化——在保留光学显微镜原有立体感与手眼协调的基础上，引入大屏显示与数字化功能，显著改善工作姿态与视觉舒适度，并能轻松捕获和存档3D图像。

它提供完整的产品矩阵，满足不同场景需求：Basic版小巧轻便，价格实惠的智能入门之选；Complete版提供舒适的完整系统，适合日常检验或实验室工作；Upgrade版可快速将现有显微镜数字化，保留原有光学性能；Pro系列两款机型则配备高性能PC，支持同时显示两个屏幕，延迟更低——非常适合团队合作或教育！

系统应用场景极为广泛，几乎适用于所有需要立体显微观察的专业领域。无论是工业领域的电子制造（PCB检测、焊接）、精密工程，还是医疗领域的牙科修复、手术培训，亦或是各类实验室的研发、质检与教学，它都能通过简单的接口升级，将传统显微镜快速转变为现代化的数字3D工作站，轻松拓展工作方式与效率。

联系选型 / 测试产品手册

sinaSCOPE | 数字 3D 显微镜系统

Product selection

产品选型

Core advantages

核心优势

Application scenarios

应用场景

Hardware technology

硬件技术

Software technology

软件技术

Technical Resources

技术资源

立刻咨询/购买

sinaSCOPE 数字 3D 显微镜系统

可作为完整系统使用，也可作为现有显微镜的升级配件使用

空间图像： 它使用两个 4K 摄像头捕捉被观察的物体，并在 3D 显示器上显示它们，深度信息，类似于模拟立体显微镜

工作场所显微镜： 实现无缝手眼交互，确保精准作业

宽敞的工作空间： 为精准舒适的工作提供更多空间

符合人体工学的工作方式：无身体疲劳

无需眼镜裸眼即可体验3D效果：更专注的工作

惊艳的画面：15.6英寸大尺寸3D显示屏，呈现清晰锐利的4K超高清画质

数字文档：轻松捕获和存档 3D 图像

即插即用：无需任何先验知识——设置好即可立即开始使用

德国制造：采用德国工程技术打造的高品质产品

PRO系列——团队的理想之选：满足双屏协作与低延迟需求

sinaSCOPE Basic —— 经济型入门之选，紧凑尽享4K超高清3D成像

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域带来符合人体工程学的工作体验，头部可自由活动

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Complete —— 为日常检验与实验室设计的舒适完整系统

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大工作区域，头部可自由活动，提供柔性弹簧式显微镜支架

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Upgrade —— 现有显微镜系统的数字化升级

显微镜的数字化升级： 通过 sinaSCOPE ，所有光学目镜立体显微镜都可以升级为带有两个 4K 摄像头和 3D 显示器的数字显微镜

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域，头部可自由活动

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Complete Pro —— 配备齐全的完整系统，满足双屏协作与低延迟要求

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域，头部可自由活动，柔性弹簧式显微镜支架

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

满足双屏协作与低延迟要求： 高性能台式电脑，延迟极低（65毫秒），支持第二显示器（需搭配3D眼镜），是教育的理想之选

了解更多

sinaSCOPE Upgrade Pro —— 设备齐全的数字化升级，满足双屏协作与低延迟要求

显微镜的数字化升级： 通过 sinaSCOPE ，所有光学目镜立体显微镜都可以升级为带有两个 4K 摄像头和 3D 显示器的数字显微镜

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域带来符合人体工程学的工作体验，头部可自由活动

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

了解更多

OEM定制版本

您是否对sinaSCOPE技术方案感兴趣？或者您有关于sinaSCOPE如何优化现有设备的构想？我们提供完整集成套件，可将sinaSCOPE技术融入您现有显微镜系统中

4K摄像模组——用于升级模拟体视显微镜；采集模块（Solectrix proFRAME PCIe®板卡）——可集成至您的图像处理系统；自动立体4K超高清显示屏（15.6英寸/31英寸）；专业软件；系列配件等

了解更多

适配配件

根据产品型号及需求可提供不同种类配件，例如镜头、4K超高清显示器及3D眼镜、相机连接线、HDMI线缆等等

具体需求请联系工作人员进行沟通

了解更多

sinaSCOPE Basic —— 经济型入门之选，紧凑尽享4K超高清3D成像

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域带来符合人体工程学的工作体验，头部可自由活动

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Complete —— 为日常检验与实验室设计的舒适完整系统

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大工作区域，头部可自由活动，提供柔性弹簧式显微镜支架

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Upgrade —— 现有显微镜系统的数字化升级

显微镜的数字化升级： 通过 sinaSCOPE ，所有光学目镜立体显微镜都可以升级为带有两个 4K 摄像头和 3D 显示器的数字显微镜

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域，头部可自由活动

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

紧凑式工作站： 节省空间的迷你电脑也可作为显示器底座，通过无线鼠标和键盘即可轻松操作

了解更多

sinaSCOPE Complete Pro —— 配备齐全的完整系统，满足双屏协作与低延迟要求

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域，头部可自由活动，柔性弹簧式显微镜支架

7-36倍变焦范围： 提供从宏观观察到微观细节的宽范围变焦能力

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

满足双屏协作与低延迟要求： 高性能台式电脑，延迟极低（65毫秒），支持第二显示器（需搭配3D眼镜），是教育的理想之选

了解更多

sinaSCOPE Upgrade Pro —— 设备齐全的数字化升级，满足双屏协作与低延迟要求

显微镜的数字化升级： 通过 sinaSCOPE ，所有光学目镜立体显微镜都可以升级为带有两个 4K 摄像头和 3D 显示器的数字显微镜

裸眼4K 3D图像： 使用两个 4K 摄像头捕捉被观察物体，并在 3D 显示器上显示它们，无需3D眼镜即可获得带有深度信息的3D实时图像

符合人体工程学的工作体验： 在大尺寸 4K 显示器上舒适地观看物体，宽大的工作区域带来符合人体工程学的工作体验，头部可自由活动

一键3D文档记录： 简化工作流程，只需按一下按钮即可快速拍摄并存档3D照片

了解更多

OEM定制版本

您是否对sinaSCOPE技术方案感兴趣？或者您有关于sinaSCOPE如何优化现有设备的构想？我们提供完整集成套件，可将sinaSCOPE技术融入您现有显微镜系统中

了解更多

适配配件

根据产品型号及需求可提供不同种类配件，例如镜头、4K超高清显示器及3D眼镜、相机连接线、HDMI线缆等等

具体需求请联系工作人员进行沟通

了解更多

N系列 —— 精准、坚固、易用

基于立体视觉原理，集成大功率投影仪，专门为在恶劣环境条件下使用而设计的，具有IP65/67的防护等级，并配备触发器和闪光灯的可锁定GPIO连接器

由于其紧凑的设计，N系列同样适用于移动和静止物体的3D检测，以节省机器人手臂上的固定或移动应用空间

两种不同外壳满足不同项目需求，优化散热与灵活传感器安装，确保3D数据的高质量和稳定性

了解更多

X系列 —— 模块化可灵活调整、适应项目需求

灵活系统，镜头外置，可变基线、可调视角，可从众多的C接口镜头中挑选最合适的镜头焦段安装，有助于大型项目个性化设置，捕获立方米以上的物体体积

提供160w/500w高分辨率选项，检测距离最远可达5m，配备100W大功率投影仪与长基线设计，可选IP65/67防护等级，支持室内和户外应用

了解更多

XR系列 —— 模块化、具备本地数据处理功能

具备本地数据处理功能，直接在相机端进行2D图像匹配计算、在相机端生成三维点云数据传输到电脑，降低网络负载

内置前灯支持校准工作环境和2D图像质量，除GigE数据接口外，该系列还支持无线传输功能，具有灵活连通性

可与GigE uEye相机配合，灵活定制3D系统，可选基线和焦距，工作距离最远5米，能捕捉大型物体

了解更多

C系列 —— 彩色RGB传感器，更紧凑设计

配备完全集成RGB传感器，200瓦投影仪，IP65/67标准，困难光照环境下也能轻松获取带有颜色信息的点云图像

提供多种型号，可选基线长度(S:240 mm，M:455 mm)和焦距，满足不同应用需求。立体与RGB相机已完成校准

小巧紧凑且坚固耐用，通过更高的可再现Z精度和投影仪电子设备更强的光输出为各种应用提供强大支持

了解更多

Ensenso SDK

为Ensenso 3D相机提供易于设置的向导和相机校准支持，还包括基于GPU的图像处理，以实现更快的3D数据处理

MVTec HALCON, C, C++ 和 C# 示例程序，带源代码

输出单个3D点云，数据来自多相机模式下使用的所有相机

从多个视角实时构造3D点云；机器人手眼校准

可集成uEye工业相机，以捕获额外的颜色信息或条形码

了解更多

升级可选算法模块 Ensenso PartFinder

允许用户加载自己的CAD几何图形，并在Ensenso 3D相机的点云中定位这些图形。它可以综合使用深度信息、表面法线和纹理数据，因此无需编码，几分钟内解决棘手的定位任务

半全局立体匹配；Workspace 校正；虚拟视图Virtual Views；手眼校正；原始配件；图案测量；以JSON为基础的API；远程连接；Multi-View；Scene Rendering(场景渲染)；PatchMatch 立体匹配

了解更多

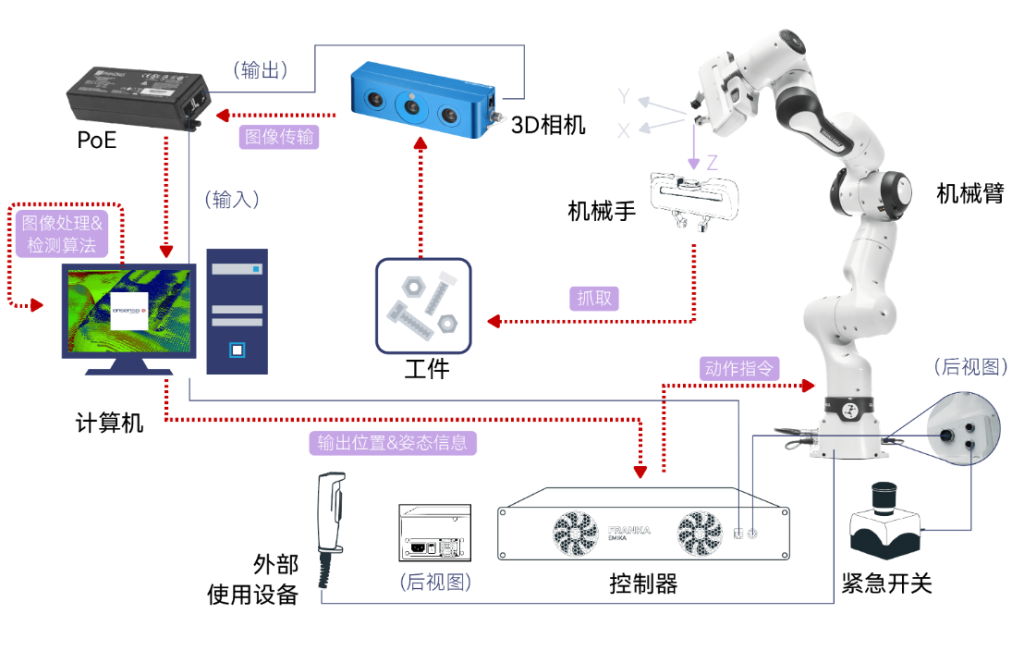

双目散斑3D视觉引导自动化上下料解决方案

高精度3D相机实时成像，2m工作距离下，该相机检测的视野范围达1390*927mm，z轴方向上的精度为0.35mm

不受物体形状、尺寸和布局位置的限制，精确捕捉和测量物体三维信息特征，显著提高生产线的效率与智能化程度

相机自带200W大功率投影仪获取工件表面完整点云轮廓信息

PartFinder零代码编写算法模块用于检测定位，无需长时间开发

取代人工上下料，规避安全问题，大幅提升产线效率

了解更多

友思特基于FPGA 3D相机实现轮胎定位检测应用

基于双目散斑结构光技术，结合专利技术Flexview成像实时采集3D点云，精准提取车轮的特征点和轮廓，在1.1m工作距离下，视野达1.1*0.77m，精度可达0.16mm

3D相机测量方式先进，时间仅为传统定位仪五分之一

相机内部带有FPGA芯片，可以在相机端对双目相机采集的2D图像进行匹配计算，直接输出三维点云数据信息至PC，大大降低CPU计算负载

多台3D相机同时配合，自动采集和分析车辆图像，减少人工操作的需求，提高了工作效率和准确性

了解更多

友思特定制化开发3D视觉方案

相机系列丰富，在不同工作距离、不同视野要求等各种应用场景下，我们可提供不同的系列相机方案以采集生成最佳效果点云，输出高精度的点云数据

即使在具有挑战的室内外环境以及动态场景，均可清晰成像，生成动态实时的高帧率点云

结合3D相机可以实现对客户应用场景进行精细尺寸测量、目标检测定位、目标缺陷检测分析、自动化装配等应用需求进行定制化软件集成系统开发，提供一站式完整的解决方案

联系我们

产品组成与核心优势

Product component and core advantages

立体景深与精准手眼协调

通过双4K摄像头与3D显示器，

再现真实的深度空间感，确保操作如显微镜下般直观精准

人体工学大空间与4K裸眼3D

在宽敞舒适的姿态下，于超高清大屏获得无需眼镜的立体视觉

即插即用与广泛兼容

连接简单、快速部署，轻松升级绝大多数传统显微镜

数字增效与灵活记录

支持一键存档、实时调整与分析，实现工作流程全面数字化

德国精工品质

以可靠的工程技术，保障系统的耐用性与性能

可加购配套附件

模块化设计与可定制的分辨率、中心波长和带宽

应用场景

Application scenarios

裸眼3D显示器

呈现无需佩戴眼镜的3D实时图像
专业型号支持第二屏幕输出可供多人同时观看（佩戴3D眼镜）

图像处理电子单元

预装易用软件
紧凑型设计，亦可作为显示器底座使用

两个4K摄像模块

以数字影院级画质捕捉图像
升级时，可直接替换原有模拟显微镜的目镜

3D连接空间鼠标

专为3D应用设计的多轴控制器
sinaSCOPE基础版标配无线鼠标与键盘

工业电子制造、精密工程等

广泛应用于PCB电路板的焊接、检测以及精密元器件的装配与维修，保障微米级工艺质量

牙科

专用于牙体预备、修复体精修及种植手术等精细操作，实现口腔内微小结构的清晰立体观测

医学

为外科手术培训和临床操作提供高清晰度的立体视觉辅助，提升操作的精确性与安全性

实验室研究/教学

服务于各类研发、质检与实验教学场景，可通过数字化升级将传统显微镜转变为交互式3D教学与科研工作站

sinaSCOPE 技术 —— 硬件

sinaSCOPE technology —— Hardware

01 摄像头系统

采用索尼4K高品质图像传感器 / 每秒60帧
可作为单摄像头搭配C口镜头使用，或作为双摄像头用于所有76毫米镜架

02 图像处理单元

基于Solectrix Windows迷你PC，或可选配搭载显卡的高性能台式PC
集成Solectrix proFRAME采集卡，实现图像数据无延迟传输

03 图像输出 / 可选显示器

裸眼3D显示器

单用户系统，配备用于用户定位的眼动追踪
通过微透镜薄膜直接在显示器上呈现3D图像

基于眼镜的3D显示器

多用户系统：支持第二显示器输出（供多人观看的3D图像）

控制设备

3Dconnexion SpaceMouse
带鼠标的无线键盘

sinaSCOPE 技术 —— 软件

sinaSCOPE technology —— Software

01 高质量图像信号处理

通过Solectrix图像处理流程实现影院级色彩调校，追求极致画质

02 立体分析与校正

自动调整双摄像头传感器信号
实现最佳立体观看效果

03 图像控制

数字变焦 – 亮度调节、对比度调整、色彩饱和度调节
支持2D与3D观看模式切换

04 显示器支持

支持连接裸眼3D或基于眼镜的3D显示器

05 图像捕获 / 回放

sinaSCOPE 支持3D图像数据的录制、回放与显示
支持截图并在图片库中查看，存档位置可自定义选择
采用JPEG立体格式（.jps），以交叉视并列格式存储

06 用户界面

可通过3D鼠标或无线鼠标在屏幕菜单中调整清晰度、曝光、对比度、饱和度、亮度
提供扩展菜单用于sinaSCOPE设置与配置，支持访问保护，可通过键盘操作

技术资源

Technical Resources

Solectrix 作为科技领域创新者和独立的全方位服务提供商，基于客户需求开发和制造精密且尖端的嵌入式电子解决方案，并提供内部开发的基础电子元件和系统。

Solectrix 以140名团队成员和高精尖的技术专长，为客户提供从概念到硬件、软件和 FPGA 开发再到原型和小批量生产的开发过程的每一步服务，可广泛应用于医疗技术、自动化工业、电信、相机和演播室技术的数字图像处理、航空电子设备以及汽车行业的控制单元开发等领域，旨在实现“嵌入式电子工程领域的最高水平创新思维”。

Solectrix业务发展经理Peter出席虹科
（友思特姐妹公司）自动驾驶研讨会

作为 Solectrix 在中国的独家合作伙伴，友思特将和Soelctrix共同努力推动行业创新。Solectrix的先进技术将与友思特的市场洞察和专业知识、技术服务相结合，为不同行业的客户带来定制化、一站式的解决方案。针对sinaSCOPE产品，友思特团队可以为您提供产品选型、一站式方案设计等技术服务，欢迎咨询友思特工作人员。

【产品介绍】
重新定义无疲劳的显微成像作业？
Solectrix sinaSCOPE 数字 3D 显微镜系统，
裸眼3D + 无缝数字化升级！
（点击跳转可查看更高清视频）
