proFRAME 车载图像采集卡 - 模块化图像采集回放系统 | 采集、回放和处理原始视频数据流

proFRAME 模块化图像采集和注入板卡

兼容不同汽车摄像头测试的GMSL、FPD-Link采集卡

友思特与合作伙伴 Solectrix 共同推出，是ADAS系统或自动驾驶功能验证、硬件在环测试 HIL 注入、车机屏显示测试、智能座舱的理想解决方案。 proFRAME 一卡即可实现各种应用中的原始视频数据流的采集/注入/旁通，支持同时8路10Gbit/s的视频流传输、4路输入4路输出两种模式，兼容常见的SerDes传输协议，如 GMSL2™ 和 GMSL3™、FPD-Link™ III 和 IV、GVIF等。

proFRAME | 模块化图像采集和注入板卡

Product Selection

产品选型

Core advantages

核心优势

Application scenarios

应用场景

Application case

客户实例

Technical Resources

技术资源

立刻咨询/购买

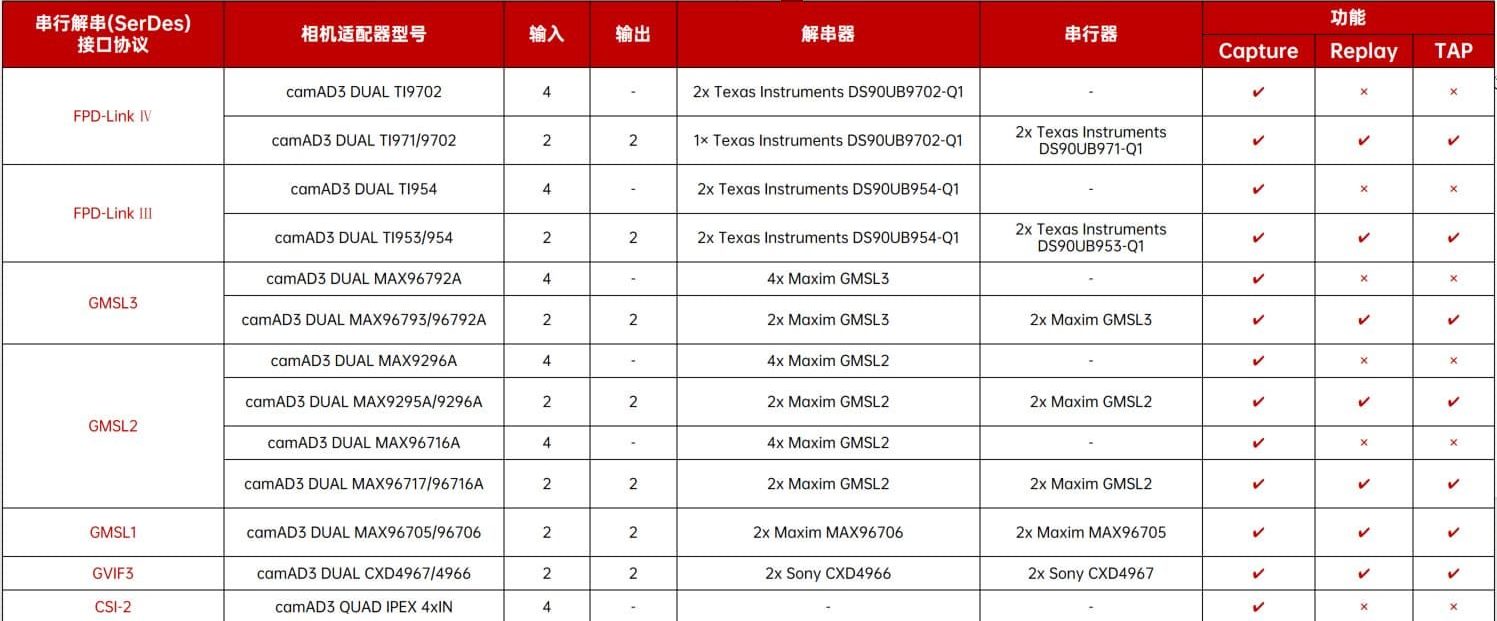

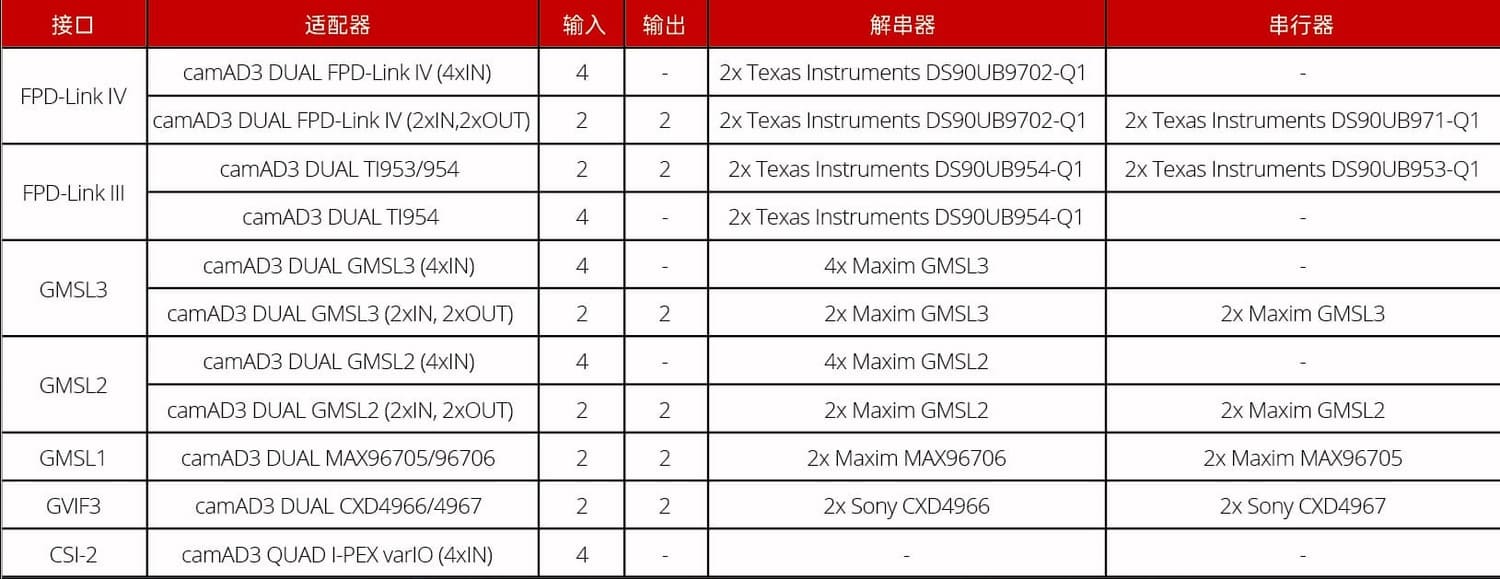

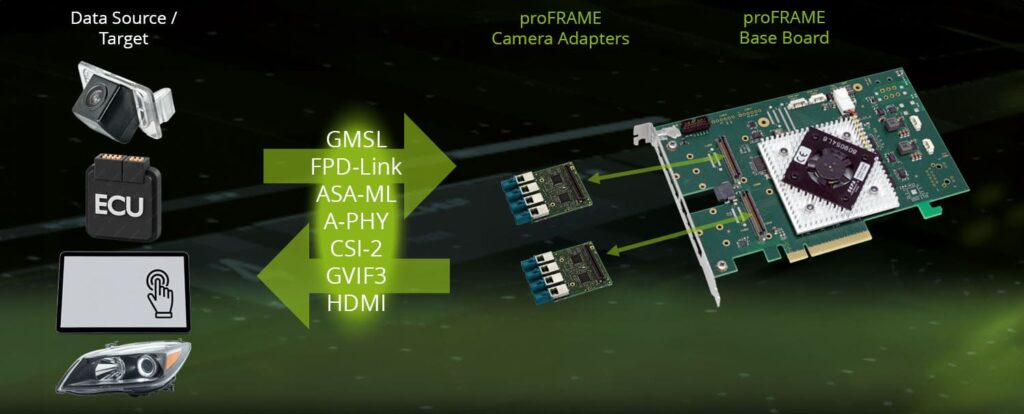

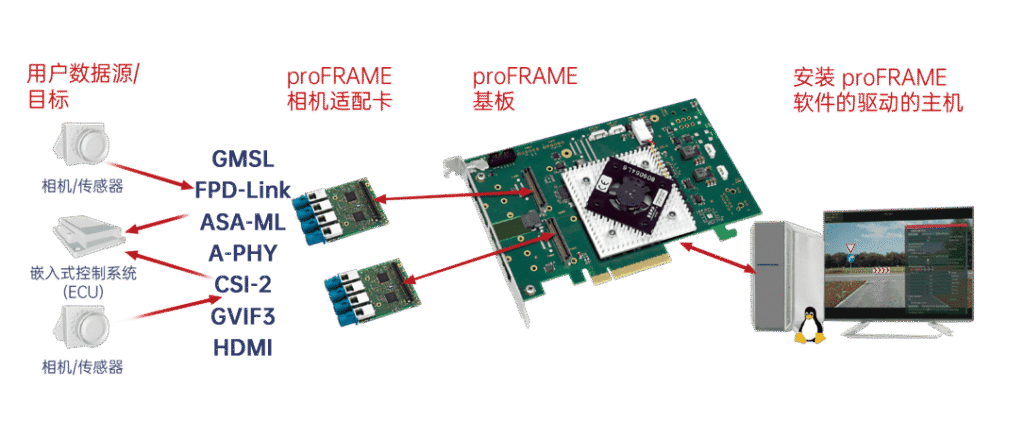

系统构成与选型

System composition and selection

proFRAME Base Board 3.0 CompactPCI Serial

proFRAME Base Board 3.0 PCIe

proFRAME 相机适配器多型号可选

proFRAME software libraries

proFRAME 3.0 Thunderbolt 3 Box

ledAD3 Base

ledAD3 Expansion

proFRAME SYNC

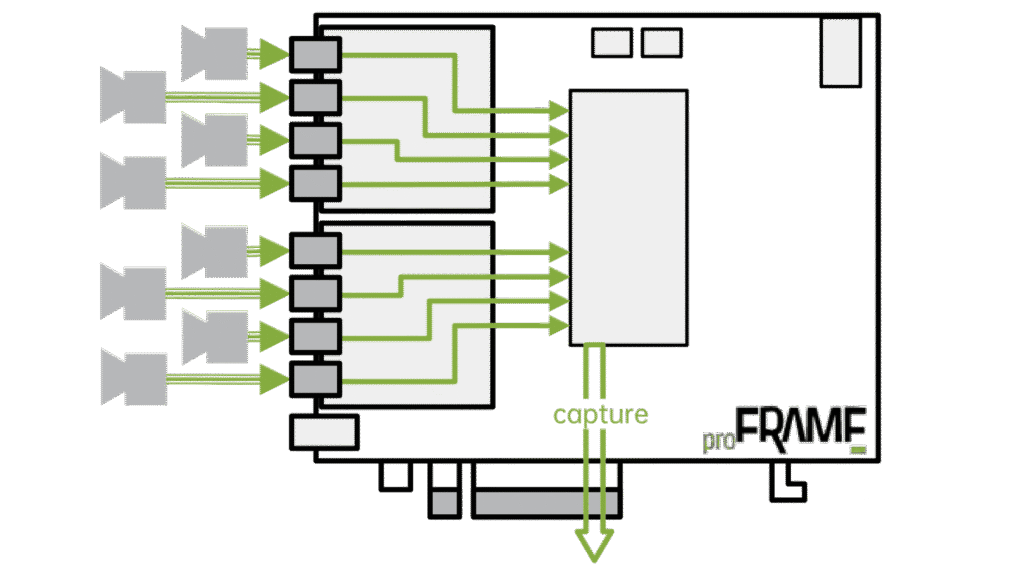

多通道车载摄像头原始数据采集方案

智驾场景注入方案（结合TAP旁通功能）

产品组成与核心优势

Product component and core advantages

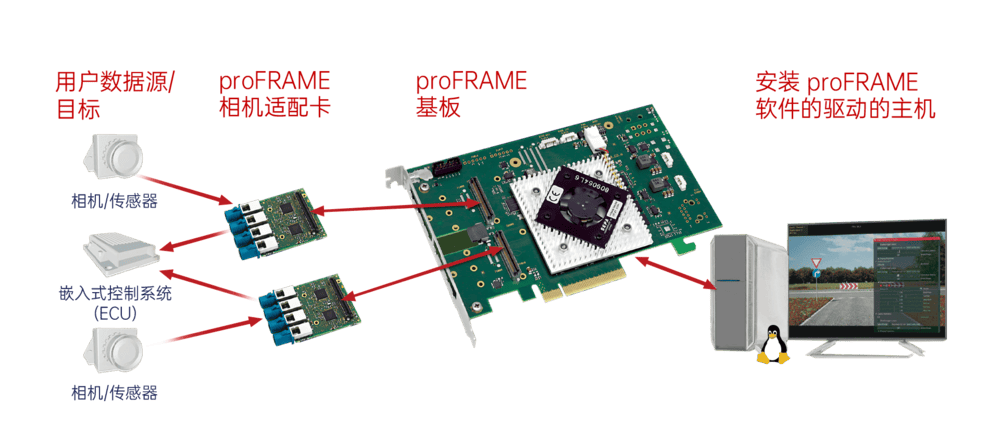

模块化设计

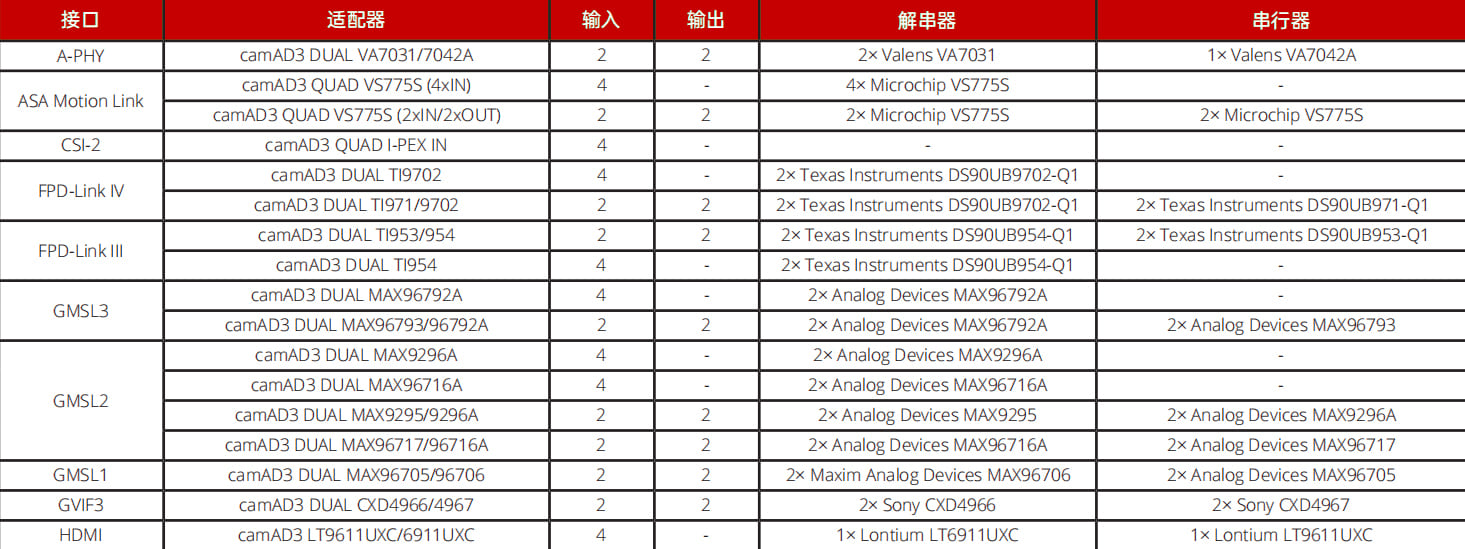

相机适配器模块camAD3

可选配件

proFRAME 3.0 基板

固件、软件

一张卡集成采集/注入/旁通三个功能

应用场景

Application scenarios

proFRAME | 模块化智驾图像采集和注入板卡

8通道视频数据采集
4通道视频数据注入(回灌)/旁通
ADAS/AD ECU验证
硬件在环(HiL)测试
前照灯验证、显示屏/触摸屏验证
相机开发
用于ISP开发的R&D平台
车载显示零部件终端性能(EoL)测试
可用于汽车/医疗/工业领域

车载摄像头原始数据采集与道路仿真场景回灌

实车驾驶场景记录，带有高精度时间戳（后续回灌/多传感器融合时间同步）
实车仿真场景回灌、车载ECM/ECU性能/触发/算法验证、车载(触摸)Display测试验证

数字显微镜系统

该系统可以帮助实现对微小物体的高清视频采集与回放。生物学、医学、材料科学等领域的研究人员可以通过proFRAME观察微观结构，进行图像分析和测量，促进科学研究的进展

硬件回环系统（HiL）

用于采集和处理使用传感器、执行器等硬件的数据，实现系统的模拟仿真
实时采集高清视频数据，并与其他系统进行同步，为 HiL 测试提供全面数据支持

EOL测试

用于检测、采集和分析生产线上的产品质量数据。通过视频采集和回放，实现对产品外观、尺寸、工艺等方面的检测和评估，确保产品符合标准。还可以帮助优化生产线的效率和品质管理

客户实例

Application case

适配常见汽车摄像头协议

同步采集多达八个 4K 视频流

实时高速采集车辆传感器数据

在智驾场景中捕获多个摄像头数据流

客户需求：高级驾驶辅助系统（ADAS）如交通标志识别、车道线识别、泊车辅助和自动驾驶（AD）功能需要大量实时车辆传感器数据才能运行，特别是来自嵌入式摄像头（例如前置摄像头或环视系统）的视频数据。为了验证这些驾驶功能，必须在试驾期间记录驾驶场景（数据记录），其中同步捕获各个摄像头的视频流、标记时间戳并存储。然后，在硬件在环测试 (HiL) 中将这些驾驶场景回放到验证 ADAS/AD ECU 中，以根据真实传感器数据验证其功能是否正常。

解决方案：Solectrix 提供了高性能模块化视频采集和注入板卡，该板卡支持基于 GMSL™ 和 FPD-Link™ 的大多数常见汽车摄像头，并且已在各种数据记录设备中成功多年应用。最新一代 proFRAME 3.0 提供两个插槽，用于高达 40 Gbit/s 的相机适配器（camAD3），并支持 GMSL™3 和 FPD-Link™ IV 等最新技术。proFRAME 3.0 可同步采集多达八个 4K 视频流，包括控制信号(I²C)。传入数据的时间戳由硬件高精度处理，可通过外部触发线与其他采集设备同步。可通过同轴线缆（PoC）为摄像头提供可配置的电压。

精准同步回放驾驶场景

提供适配常见串行器的适配器

同步采集多达八个4K视频流

通过硬件在环测试进行ADAS/AD验证

客户需求：在高级驾驶辅助系统 (ADAS) 或自动驾驶 (AD) 功能的硬件在环测试中，相应的 ADAS/AD 嵌入式控制单元 (ECU) 会以视频流的形式接收驾驶场景，这些驾驶场景是在试驾期间预先采集的。为了验证 ADAS/AD 功能，根据采集期间给出的时间戳精准回放各个视频帧是关键。

解决方案：proFRAME 是一款高性能视频采集和回放系统，非常适合在 HiL 系统中精确同步回放驾驶场景，以验证 ADAS/AD 嵌入式控制单元。多种不同的相机适配器（camAD3）支持使用汽车市场上常见的大多数串行器（GMSL、FPD-Link）播放视频流。最新一代 proFRAME 3.0 提供两个插槽，用于高达 40 Gbit/s 的相机适配器（camAD3），并支持 GMSL™3 和 FPD-Link™ IV 等最新技术。 proFRAME 3.0 可同步采集多达八个 4K 视频流，包括控制信号(I²C) 。回放可根据各个图像帧的时间戳信息或外部触发进行处理。

显示屏验证与校准

触摸屏自动化性能测试

数据记录

汽车触摸显示屏的验证、测试和数据记录

解决方案：配备 H – MTD® 连接器的 proFRAME 产品，用于显示屏的校准和验证。在这类应用中，视频和控制数据通过屏蔽双绞线（STP）进行传输，适用的显示屏包括人机界面（HMI）显示屏、后排娱乐系统显示屏，以及用于取代传统后视镜的显示屏等。

典型的显示应用：

（1）显示屏验证与校准：将测试图像从配备 proFRAME（PCIe® 或 CompactPCI® 串口）的主机系统传输至显示屏/被测设备（Device under Test, DuT）

（2）触摸屏自动化性能测试：通过回传通道（I²C）采集触摸事件并将其传输至验证系统

（3）数据记录：在汽车显示屏和电子控制单元（ECU）之间，proFRAME 充当“中转站”的角色，负责记录视频流和触摸事件

可控制单个或多个LED

疲惫驾驶预警系统开发验证

提供ledAD3扩展模块

车辆内部监控系统验证

解决方案：如今，欧盟法律规定，新车必须配备疲劳驾驶预警系统。借助必要的配件，proFRAME 可用于此类系统的开发和验证工作。

新型 LED 驱动器适配器 ledAD3 为用户提供了控制单个或多个 LED 的手段，例如，可利用红外（IR）LED 与摄像头传感器的曝光同步对车内进行照明。LED 驱动器适配器与 camAD3 相机适配器一样，可直接连接到 proFRAME 3.0 基板上。需要同步的 LED 通过随附的连接器连接到 ledAD3。LED 驱动器适配器通过一个可调恒流源为 LED 供电，其输出由来自摄像头传感器的触发信号控制，而该摄像头传感器连接在同一块 proFRAME 3.0 基板的摄像头适配器上。

我们还提供 ledAD3 扩展模块，用于控制更多与第二个摄像头触发信号同步切换的 LED。ledAD3 扩展模块可直接连接到 ledAD3 基础模块上，因此不会占用 proFRAME 3.0 基板上的额外插槽。因此，一个完整的系统包括一块 proFRAME 3.0 基板、一个 camAD3 相机适配器、一个 ledAD3 基础模块，以及可选的 ledAD 扩展模块。借助这样的系统，LED 可以与一个或两个摄像头同步运行。

技术资源

Technical Resources

Solectrix 作为科技领域创新者和独立的全方位服务提供商，基于客户需求开发和制造精密且尖端的嵌入式电子解决方案，并提供内部开发的基础电子元件和系统。

Solectrix 以140名团队成员和高精尖的技术专长，为客户提供从概念到硬件、软件和 FPGA 开发再到原型和小批量生产的开发过程的每一步服务，可应用于医疗技术、自动化工业、电信、相机和演播室技术的数字图像处理、航空电子设备以及汽车行业的控制单元开发等领域，旨在实现“嵌入式电子工程领域的最高水平创新思维”。

作为 Solectrix 的长期合作伙伴，友思特将和Soelctrix共同努力推动行业创新。Solectrix的先进技术将与友思特的市场洞察和专业知识、技术服务相结合，为不同行业的客户带来定制化、一站式的车载视觉解决方案。针proFRAME产品，友思特团队可以为您提供产品选型、一站式方案设计、串行解串驱动适配，串行摄像头适配等技术服务，欢迎咨询友思特工作人员。

友思特新闻 | 友思特与Solectrix正式建立合作伙伴关系

2025年2月20日

友思特与国际领先的嵌入式方案技术公司 Solectrix 正式建立了合作伙伴关系。这一里程碑式的合作旨在结合双方的优势，为全球客户提供更为出色的视觉采集卡解决方案。通过这次合作，我们将共同努力推动行业创新。Solectrix的先进技术将与友思特的市场洞察和专业知识相结合，为不同行业的客户带来定制化、一站式的视觉解决方案。
