最高80W！用于大基板紫外曝光系统的高功率UVLED光源
前言导读
UVLED 光源优势显著，取代汞灯是趋势。友思特 ALE/1C 紫外光源可取代汞灯，分控制系统和曝光系统，适用于多种晶圆曝光场景，有高功率、无汞等亮点。

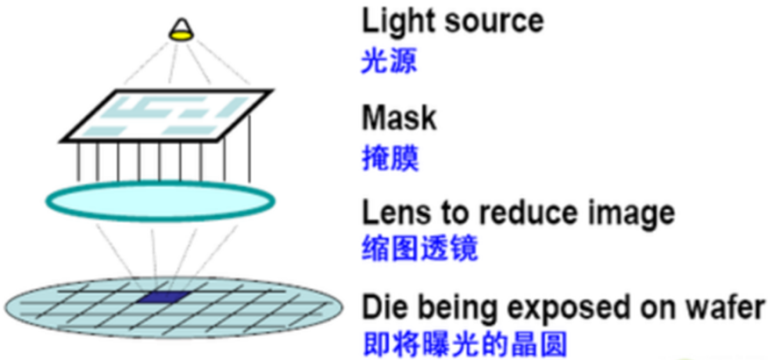

光刻曝光是指利用紫外光源将胶片或其他透明物体上的图像信息转移到涂有光敏材料（光刻胶）表面以得到高精度和极细微图案的一种制作工艺，主要用于半导体生产、高精密集成电路、PCB板制造、MEMS等行业。光刻技术是半导体工业和集成电路是最为核心的制造技术。

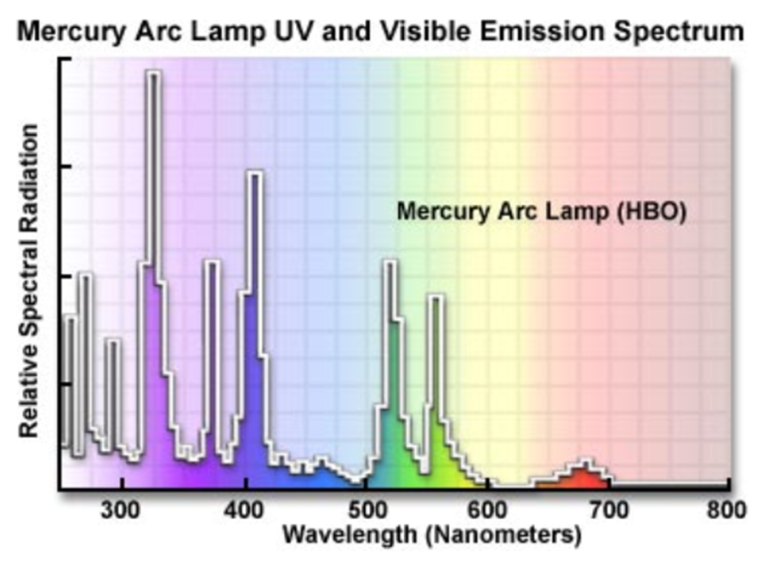

半导体光刻行业主要使用的是紫外光源，包括i线（365nm）、h 线 （405 nm） 和 g线 （436 nm）。传统光刻技术中使用的大多数紫外光源是汞放电灯，因为这些光源结构具有较为稳定的输出强度和稳定度。但汞灯的工作寿命短，几个月就必须进行更换，维护成本高；汞灯内含有毒气体，在生产和使用过程中对人体和环境危害大；每次使用前必须进行预热，不能随用随开，并且光能转换率低。这些技术上的缺点成为制约汞灯大规模应用的主要原因。
伴随着十多年来半导体技术以及UVLED的热度，性能优异的UVLED光源为紫外曝光和光刻设备带来了革命性的变化。与传统汞灯相比，UVLED光源能够持续且稳定地输出高功率的紫外光，工作寿命达上万小时以上，极大程度地降低了维修率和成本，并且安全性高，完全无有害重金属，电路控制简单且集成冷却系统。因此，UVLED光源取代传统的汞灯光源是一种必然的发展趋势。

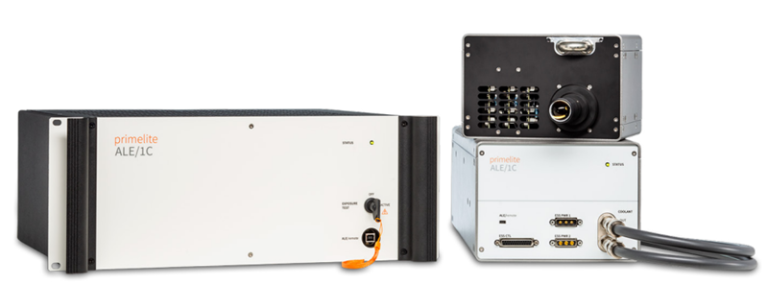

友思特ALE/1C紫外光源
01 性能简介

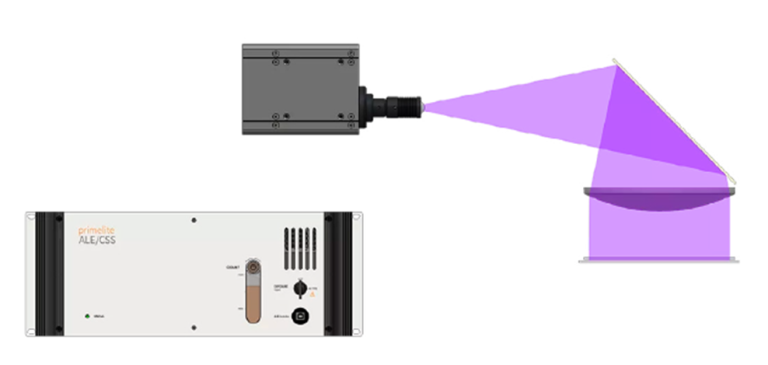

友思特ALE/1C紫外光源系统是一种超高功率LED辐照系统，可取代传统的汞放电灯。该光源包含两个系统来使用：控制系统（CSS）和曝光系统（ESS），将控制系统和光源系统一分为二，提供高功率和紧凑性，易于集成到机器中。曝光系统可与光导管、导光板等各种光学元件结合使用。
02 应用领域
友思特ALE/1C紫外光源系统可适用于4〃、6〃和8〃晶圆的掩模对准器、1X晶圆步进器和微型步进器以及任何高均匀精度曝光场景
03 技术亮点
内置解决方案可实现最大曝光效率和性能 高达21W的i-line曝光（CWL 365 nm） 高达50W的宽带曝光（350-450 nm） 闭环控制光输出 LED工艺稳定性和TCO优势 无需外部冷却 无汞！节能环保的LED光源

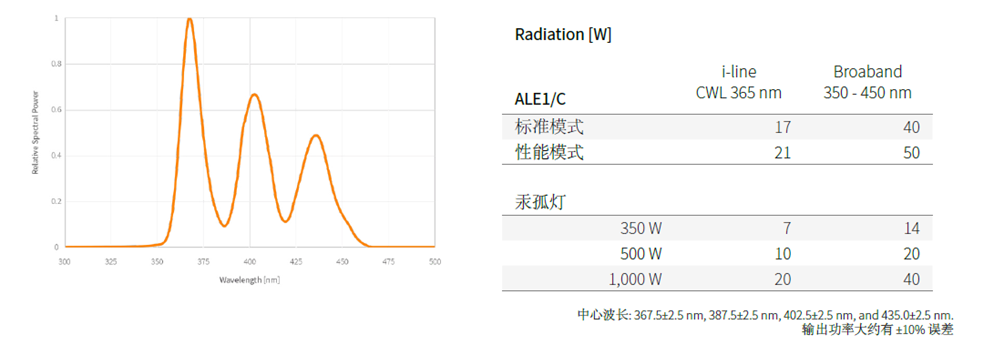

04 性能优势
友思特ALE/2紫外光源
01 性能简介

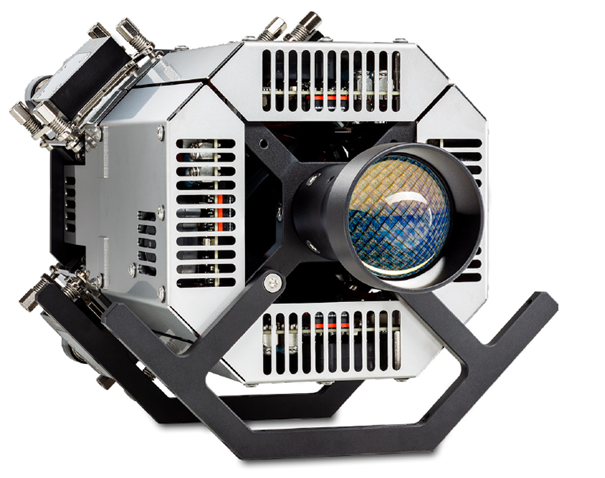

友思特ALE/2紫外光源系统是高输出、高稳定的LED紫外线光源装置，输出功率最高可至80W。ALE/2紫外光源最多可内置4种LED，可输出多个波长（365 nm / 385 nm / 405 nm / 435 nm），并且可配置搭载多个相同波长的模块，实现高强度i线或g线输出。虹科ALE/2的LED模块易于更换，可灵活应对程序变更，易于集成到新的或现有设置中，是适应未来科技发展的无汞光源。
02 应用领域
友思特ALE/2 紫外光源系统可适用于8寸和12寸曝光机、先进封装投影光刻机、晶圆边缘曝光、光掩模检查、质量保证和检查（NDT），在汽车、电子、光电子、制药和生命科学领域具有广泛的应用市场。
03 技术亮点
内置解决方案可实现最大曝光效率和性能
高达70W的i-line曝光（CWL 365 nm）
高达80W的宽带曝光（350-450 nm）
闭环控制光输出
LED工艺稳定性和TCO优势
无需外部冷却
无汞！节能环保的LED光源

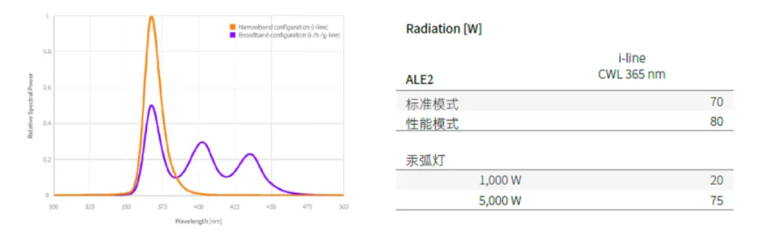

04 性能优势
（1）实现超高功率紫外线输出，最高可达80W，是光刻设备中替代2-5KW汞灯的完美解决方案。

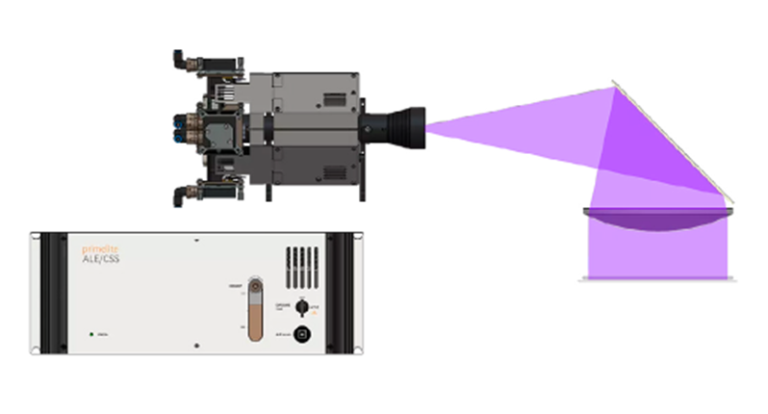

（2）虹科ALE/2曝光光源系统遵循分布式设计方法，通常由一个控制子系统 (CSS) 和一个单独的曝光子系统(ESS) 组成，ESS可直接接入到曝光系统中。
方案产品套装介绍
ALE系列光源
精准的曝光控制与高效稳定性：友思特光源能够实现极其精准的曝光剂量控制，这对于在高速旋转的晶圆上实现均匀、锐利的边缘曝光至关重要。同时，其采用的闭环控制系统能单独监控并实时调整每个LED模块的输出，确保了长时间工作下功率的稳定，保障了工艺的一致性和良率
长久的使用寿命与低维护成本：与传统汞灯相比，UV-LED光源本身具有更长的使用寿命，这使得配备友思特光源的WEE系统停机时间更短，维护成本显著降低。其模块化的设计也支持在现场对LED模块进行快速更换，进一步提升了设备运营效率。
通过精准移除边缘光刻胶，从源头上显著降低了因胶体剥落导致的晶圆表面污染和缺陷，直接提升了产品的良率。
