在放射治疗领域，毫米级的误差可能意味着健康组织受损或肿瘤漏照。随着放疗技术日益精进，对患者体位验证与实时监控的需求也达到了前所未有的高度。传统的光学表面成像系统在精度、抗干扰性及复杂曲面适应性方面面临挑战。本文将深入探讨基于高精度双目散斑3D相机的视觉定位系统如何革新放疗定位流程，提升治疗的安全性与有效性。
基于IDS双目散斑3D视觉相机的医疗定位导航系统
——放射治疗、手术机器人引导、整形三维重构等医疗定位应用
传统光学定位导航与电磁跟踪导航依赖外置标记物，在放射治疗、手术机器人引导及整形三维重构等场景中难以实现无标记定位、软组织形变监测与呼吸补偿。而基于iDS双目散斑3D视觉的医疗定位导航系统，无需任何标记物，1米工作距离下Z向精度优于0.1mm，主动散斑技术抗临床环境光干扰，可实时输出全域稠密点云，动态捕捉呼吸起伏与组织牵拉，且对皮肤等不规则曲面重建能力优异。
本系统广泛适配放疗中的实时呼吸补偿与摆位监控、手术机器人的非接触组织感知以及整形外科的三维体表重构。支持多相机灵活扩展大范围视野，通过TCP/IP接口无缝集成至现有放疗网络，自动记录摆位误差并生成质控报告。相比传统方案，兼具无侵入、操作极简、低成本与高适配优势，推动精准医疗定位从“点式标记”迈向“全域动态感知”的普适化升级。
Ensenso 3D相机 | 医疗定位导航系统
Solution background
方案背景
Solution introduction
方案介绍
Technology comparison
技术路线对比
Core advantages
核心优势
Application scenario
应用场景
Application case
客户实例
立刻咨询/购买
方案背景
Solution background
在精准医疗场景下，传统红外光学定位导航、电磁跟踪导航等标记式导航方案无法满足无标记定位、软组织形变监测、全域三维重构及动态呼吸补偿等临床需求；双目散斑3D视觉技术可实现无标记、高精度、高密度的实时三维点云重建，为精准医疗定位等提供低成本、高适配、无侵入的新方案。
放射治疗——动态定位与呼吸门控的精度挑战：呼吸运动与组织形变易致放疗脱靶，传统方案缺乏无标记动态监测，需高精度实时三维追踪保障疗效

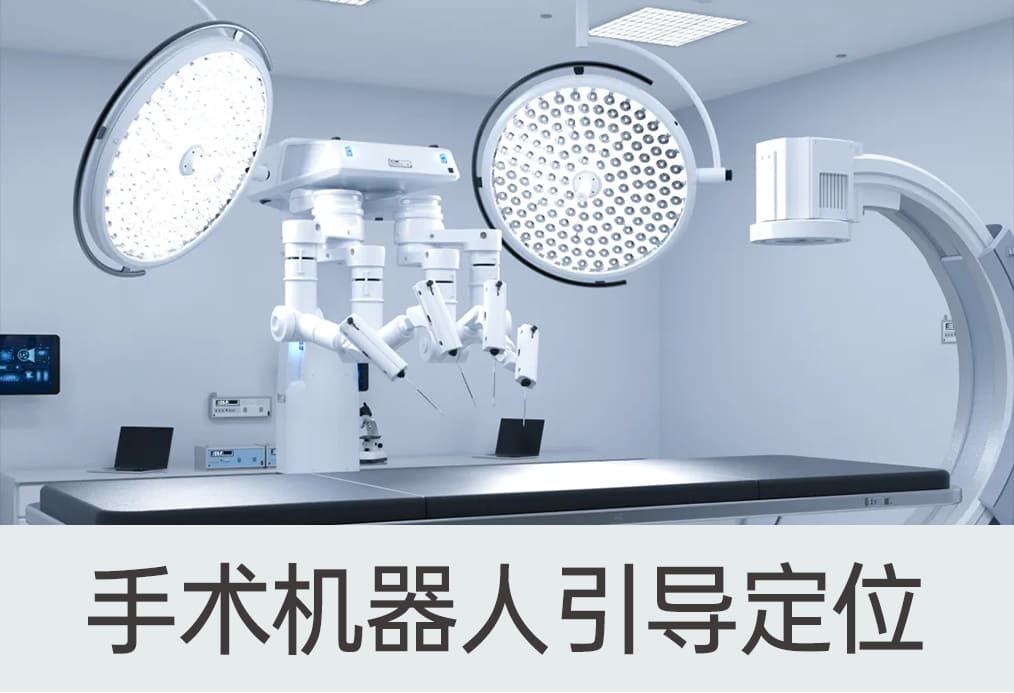

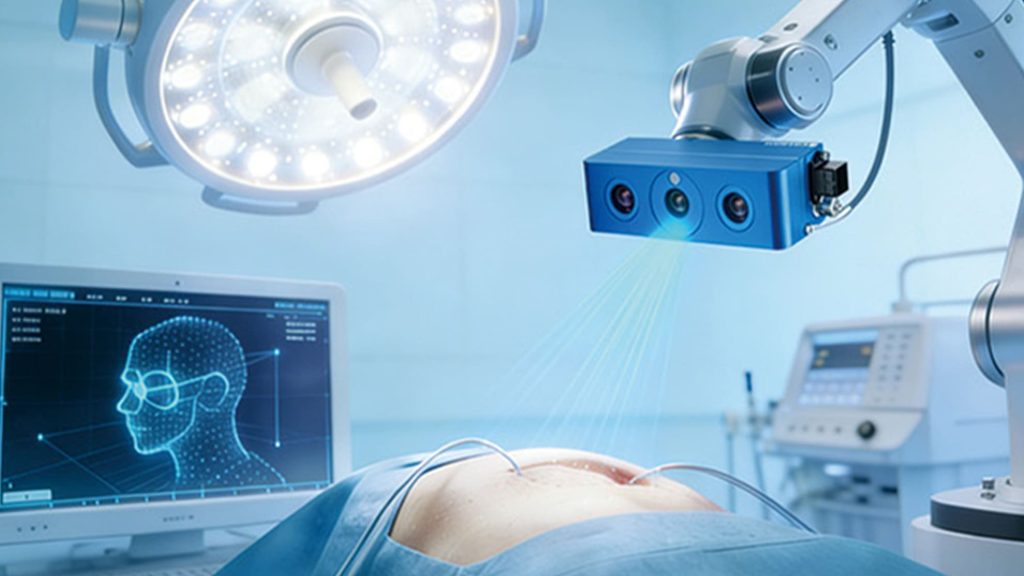

手术机器人——亚毫米级精准对位：微创、骨科、神外等手术要求亚毫米级定位，传统导航存在标记遮挡、电磁干扰等适配缺陷，需无约束的高精度定位技术

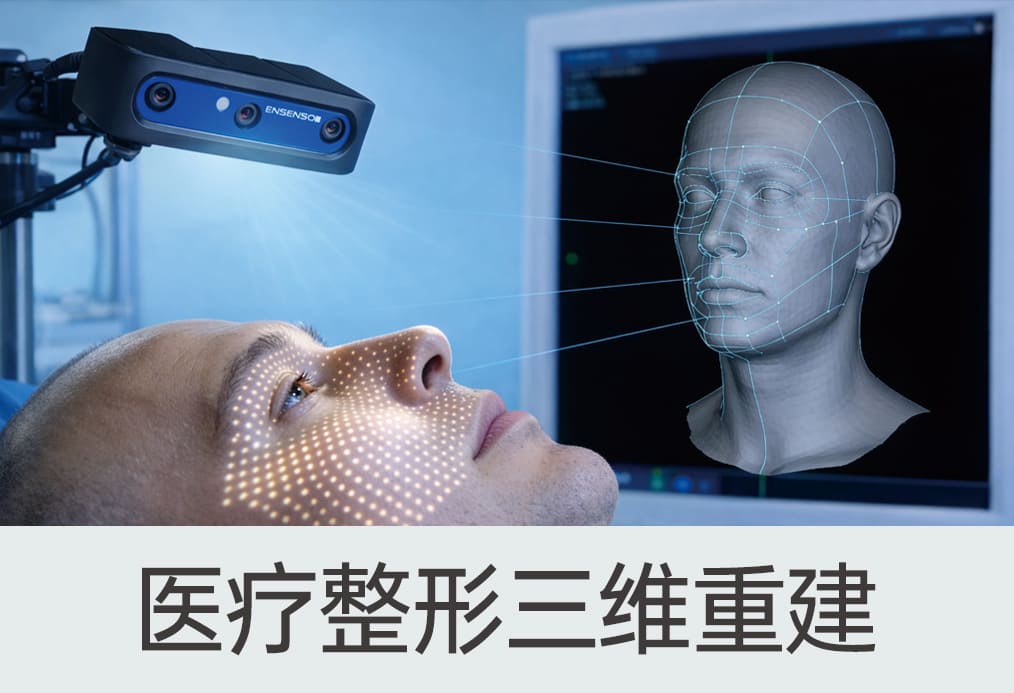

整形修复外科——全域三维形貌需求：前、术中、术后需高精度三维数据支撑，传统二维影像与手工测量无法实现全域精细化复刻
整标记式导航——固有局限与临床瓶颈：国内中高端手术导航高度依赖进口的红外光学或电磁跟踪系统，需粘贴标记点进行刚体追踪，无法应对软组织形变、无法实现无标记自然场景定位，也难以完成大范围体表三维重构与动态呼吸补偿
双目散斑3D视觉——突破性优势与临床价值：通过投射随机散斑纹理增强无纹理、光滑软组织表面的特征，结合双目立体匹配算法，可实时重建高密度、高精度点云。无需标记物、无需刚性约束，同步获取术区空间坐标与形变信息，广泛适配放疗动态定位、手术机器人引导、整形三维重构等场景
方案介绍
Solution introduction

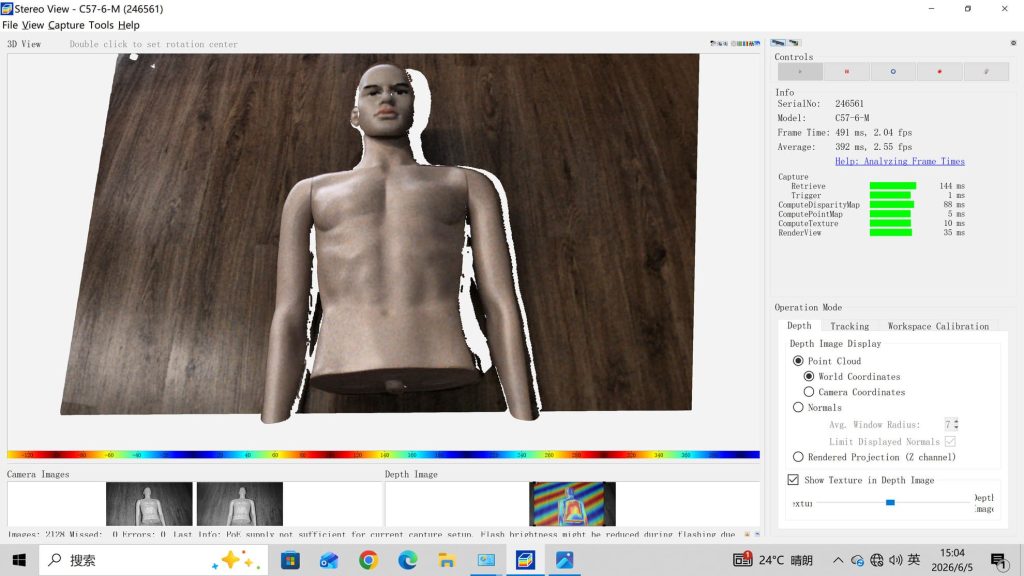

基于 iDS 双目散斑3D视觉的医疗定位导航系统，无需外置标记物，可实时输出术区全域稠密3D点云，在1m工作距离下Z向精度达0.1mm级，精准捕捉呼吸起伏、组织牵拉等非刚性形变。相比于传统光学跟踪系统，本系统具备无标记无侵入、操作极简、综合成本低等优势，有望推动精准医疗定位技术普适化升级。

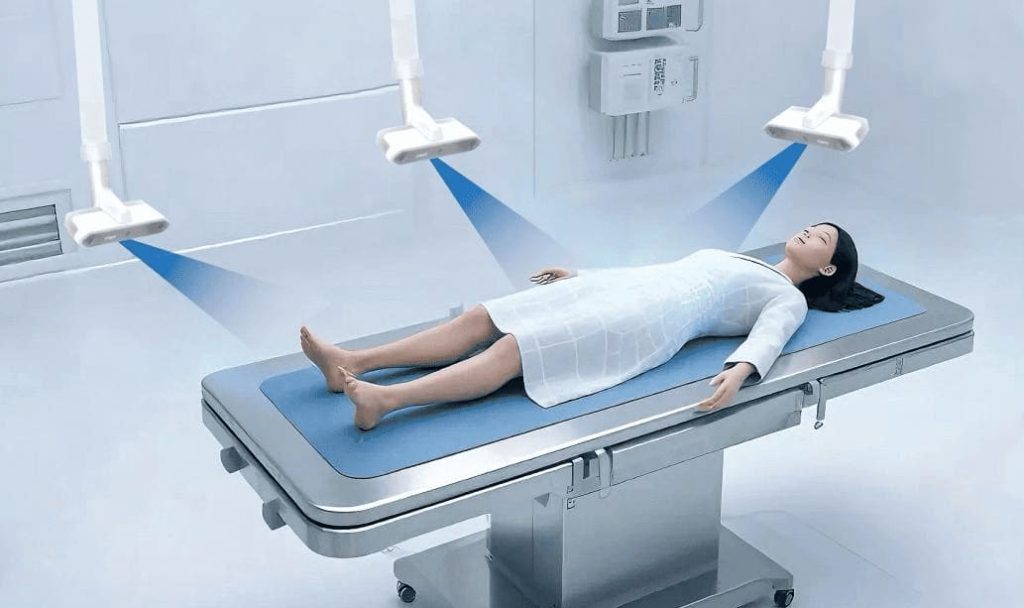

高精度3D相机模组——多型号选配：安装在治疗床两侧或上方机架，视野覆盖治疗区域，具备防撞、抗辐射设计，安全集成于放疗机房。通过投射激光散斑与双目视觉，实时重建患者体表亚毫米级三维模型
精准配准——从刚性对齐到形变追踪：采用点云配准算法：刚性配准复现计划体位；形变配准精确捕捉呼吸、器官运动等非刚性形变，提供细致位移场
实时监控与智能干预——构筑安全防线：系统实时显示患者相对于参考位的六维偏差（ΔX, ΔY, ΔZ, Roll, Pitch, Yaw）。一旦治疗中患者移动导致位移超过安全阈值，系统将立即触发声光报警，并自动向加速器发送暂停照射信号
数据驱动的质控与优化——一键生成质控报告：所有关键数据，包括每次治疗前的摆位误差、治疗中的运动轨迹均被自动记录。系统据此一键生成标准化质控报告，为临床评估、流程优化和持续改进提供客观、量化的数据基础
友思特合作客户
技术路线对比
Technology comparison
对比维度 | 友思特iDS 双目散斑 3D视觉相机 | 传统光学跟踪系统、电磁跟踪系统 |
核心技术原理 | 主动投射随机散斑纹理 + 双目立体匹配算法， | 光学款：红外相机捕捉反光标记球， |
核心定位精度 | 工业级面状测量精度， | 医疗级刚体定位精度， |
数据输出形式 | 单帧输出目标区域稠密 3D 点云 | 仅输出离散刚体 6DoF 位姿数据 |
标记物依赖 | 完全无需粘贴任何外置标记物、传感器， | 必须依赖反光标记球， |
视线 / 遮挡影响 | 局部遮挡不影响全局区域重建， | 光学款：完全依赖直视， |
动态响应能力 | 单帧即可完成三维重建，可捕捉运动目标与动态形变， | 刷新率最高可达 400Hz，3ms级低延迟， |
非刚性形变感知 | 可完整捕捉人体软组织、胸腹部的非刚性生理形变， | 仅能监测离散标记点的局部位移， |
核心临床适配场景 | 1. 无标记呼吸门控与放疗动态体位监测 2. 整形修复术前 / 术中 / 术后三维形貌重构与比对 3. 术区创面三维重建与缺损尺寸测量 4. 软组织形变实时补偿与导航误差修正 5. 急诊无影像资料下的现场三维建模定位 | 1. 手术器械 6DoF 实时导航与穿刺路径引导 2. 骨科、神经外科、脊柱手术精准植钉定位 3. 带标记点常规呼吸门控与放疗相位触发 4. 多器械协同手术追踪与微创腔体内部器械定位 5. CT/MRI 影像配准与术中病灶精准对位 |
医用合规性 | 工业级设备基础，满足医用合规认证， | 医用设备，具备临床合规认证， |
部署与操作复杂度 | 即插即用，无需提前粘贴标记、校准工具， | 术前需完成标记粘贴、工具校准、配准调试， |
综合成本 | 单台设备采购成本低，无持续耗材更换成本， | 设备采购、校准维护、耗材更换成本极高， |
核心优势 | 1. 无标记、无侵入，不干扰手术操作，无感染风险 2. 可输出稠密 3D 点云，完整还原三维形貌， 3. 可感知非刚性形变，实现动态误差补偿 4. 成本低、操作简单，适配基层医疗机构普及 | 1. 亚毫米级刚体 6DoF 定位精度，角度精度极高， 2. 高刷新率、低延迟，可实时追踪高速运动器械 |
核心优势
Product advantages
亚毫米级精度与强抗干扰性
在1米工作距离下Z向精度优于0.1mm，主动散斑技术可有效抵抗临床复杂环境光干扰，保障系统稳定可靠运行
无标记、全场动态捕捉
无需粘贴任何外置标记物，非接触式获取完整体表三维形貌，同时以高帧率实时捕捉呼吸等生理动态运动，为术中监控提供全场数据支持
卓越的复杂曲面适应性
对皮肤、软组织等非规则曲面具备出色的三维重建能力，真实还原解剖结构细节，弥补传统光学方法在曲面测量上的局限
灵活的视野扩展能力
提供免费SDK与多相机标定融合工具，支持将多台相机视野统一至同一坐标系，轻松覆盖大范围治疗区域，适配多样化临床场景
无缝系统集成与工作流优化
提供标准化数据接口（如DICOM）与通信协议（如TCP/IP），可无缝集成至现有放疗网络与治疗计划系统，优化从计划到执行的临床工作流，提升整体治疗效率
数据驱动的质控与持续改进
自动记录每次治疗的摆位误差、实时运动轨迹等全流程数据，一键生成标准化质控报告，为精度分析、方案优化与临床研究提供客观量化基石，助力医疗质量持续提升

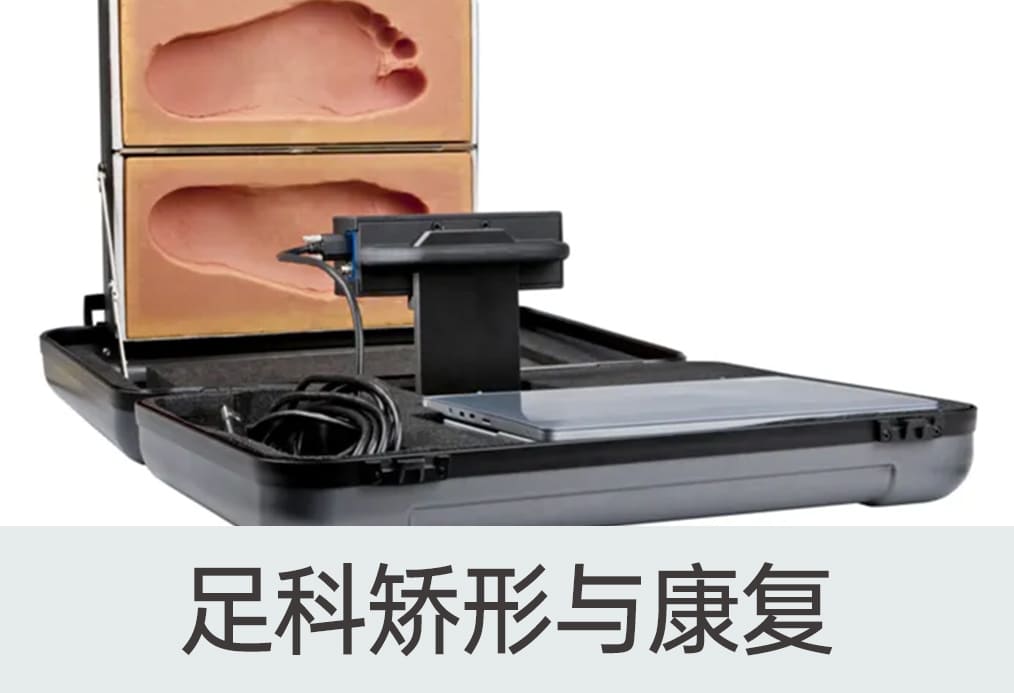

应用场景
Application scenarios
相关词条
放射治疗视觉定位
3D相机放射治疗定位
医疗定位结构光3D相机方案
3D相机放射治疗体位实时监测系统
3D视觉放疗定位系统
放射治疗视觉定位3D相机解决方案
红外光学定位导航系统
医疗电磁导航系统
手术机器人定位导航
医疗行业手术导航
骨科手术机器人导航
医学影像手术导航
光学与电磁跟踪技术
光学跟踪导航系统
头颈部临床

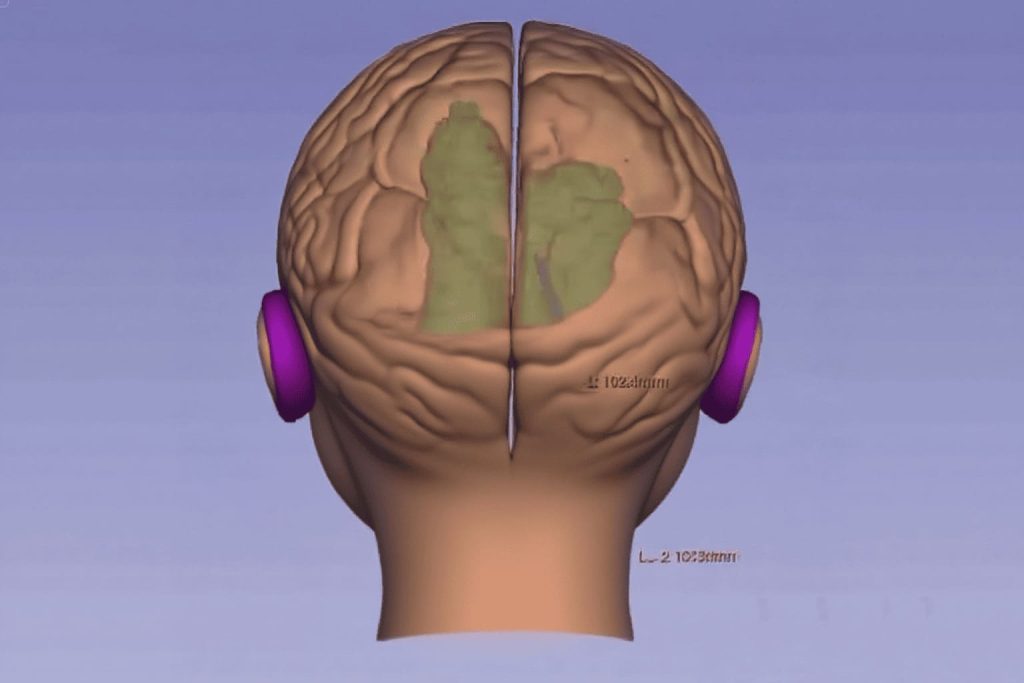

双目散斑 3D 成像依托体表三维重建，对头颈病灶术前体位标定，降低临床靶向施治时组织误伤概率
腹盆临床
三维点云快速复刻腹盆体表轮廓，优化腹腔盆腔病灶临床摆位流程，减少反复影像扫描的额外辐射暴露
胸科临床

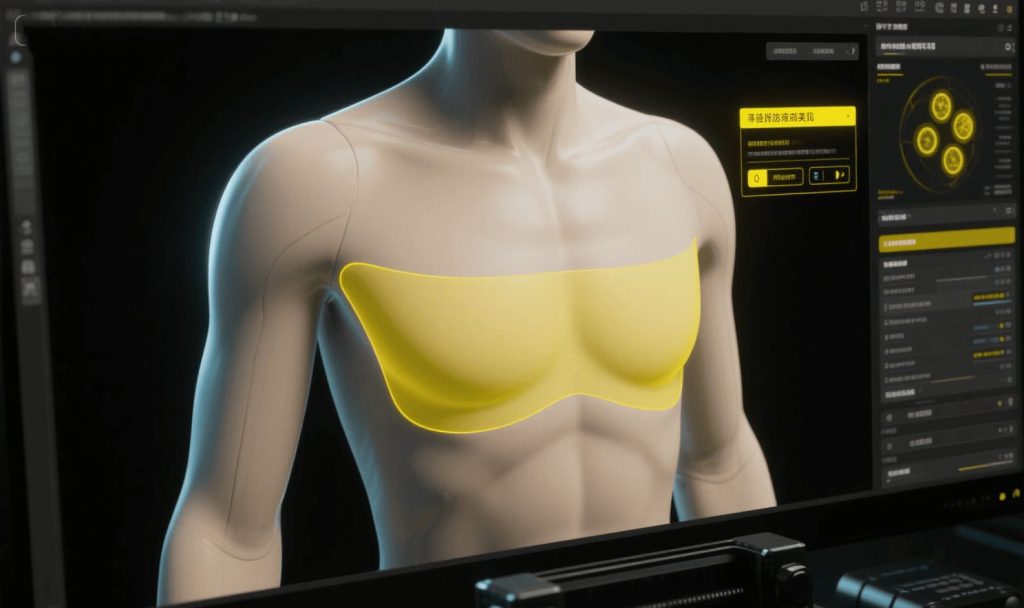

依托无辐射立体成像追踪胸廓形变，针对乳腺、肺部病灶实现人体动态轮廓监测，辅助靶向施治位置修正
脊柱临床
三维扫描重建脊柱体表特征，全程监测躯体位移变化，保障椎体病灶靶向治疗的位置精准度

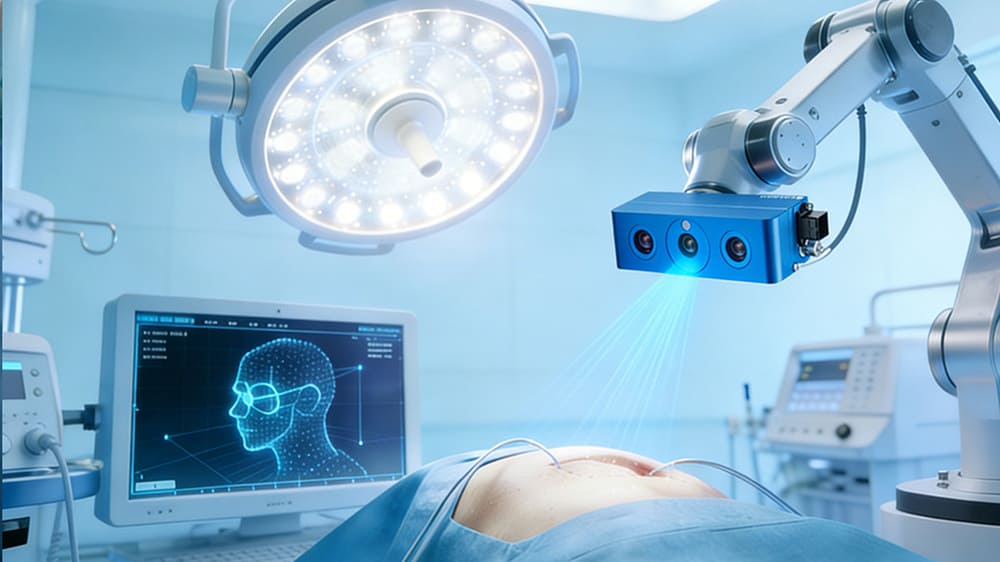

立体靶向诊疗
无创三维成像用于高精度局部靶向处置，持续捕捉人体细微移位，实时微调病灶靶向作用范围
四肢骨科临床
高速采集肢体三维外形数据，校准四肢病灶临床摆放误差，提升肢体局部靶向处置精准性

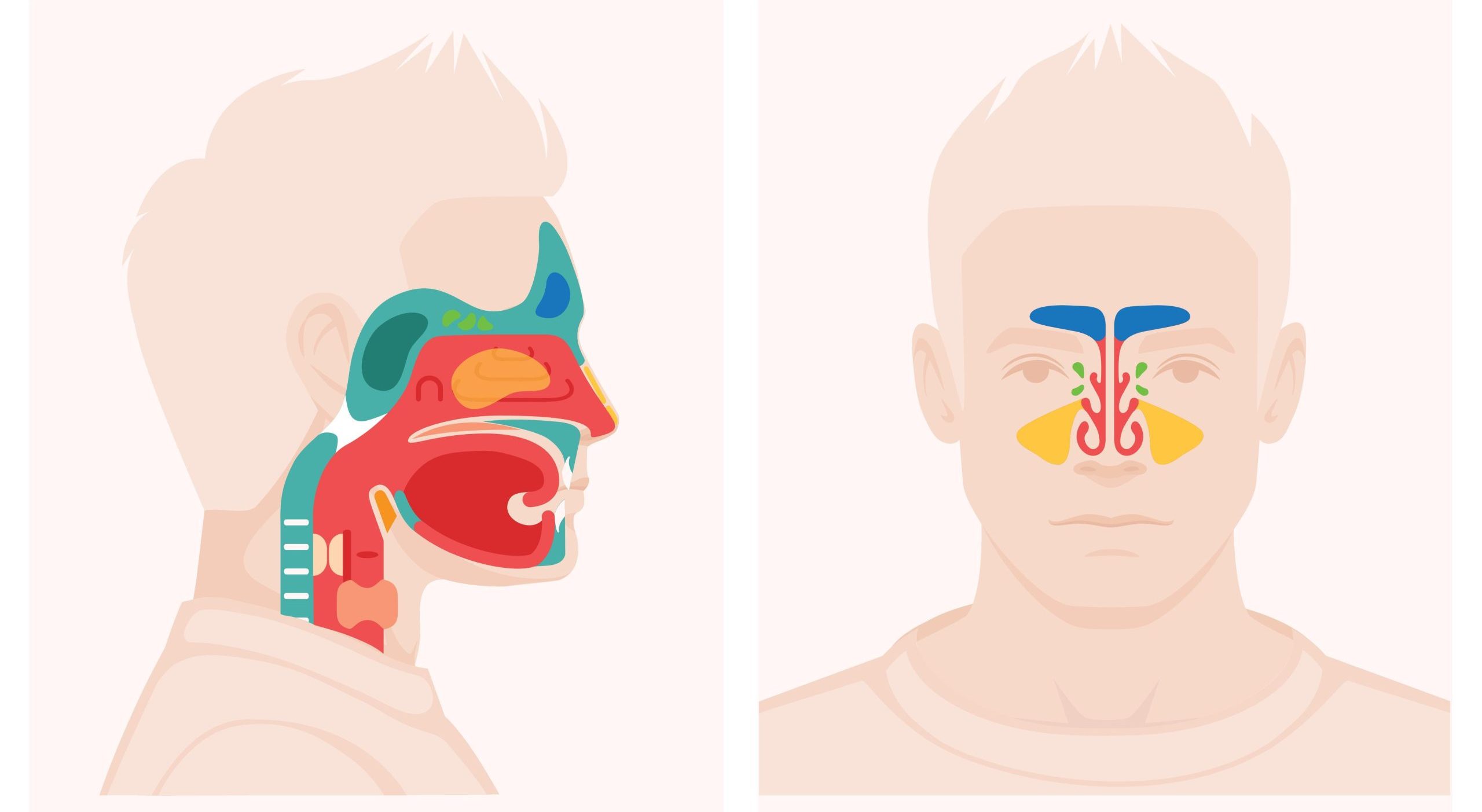

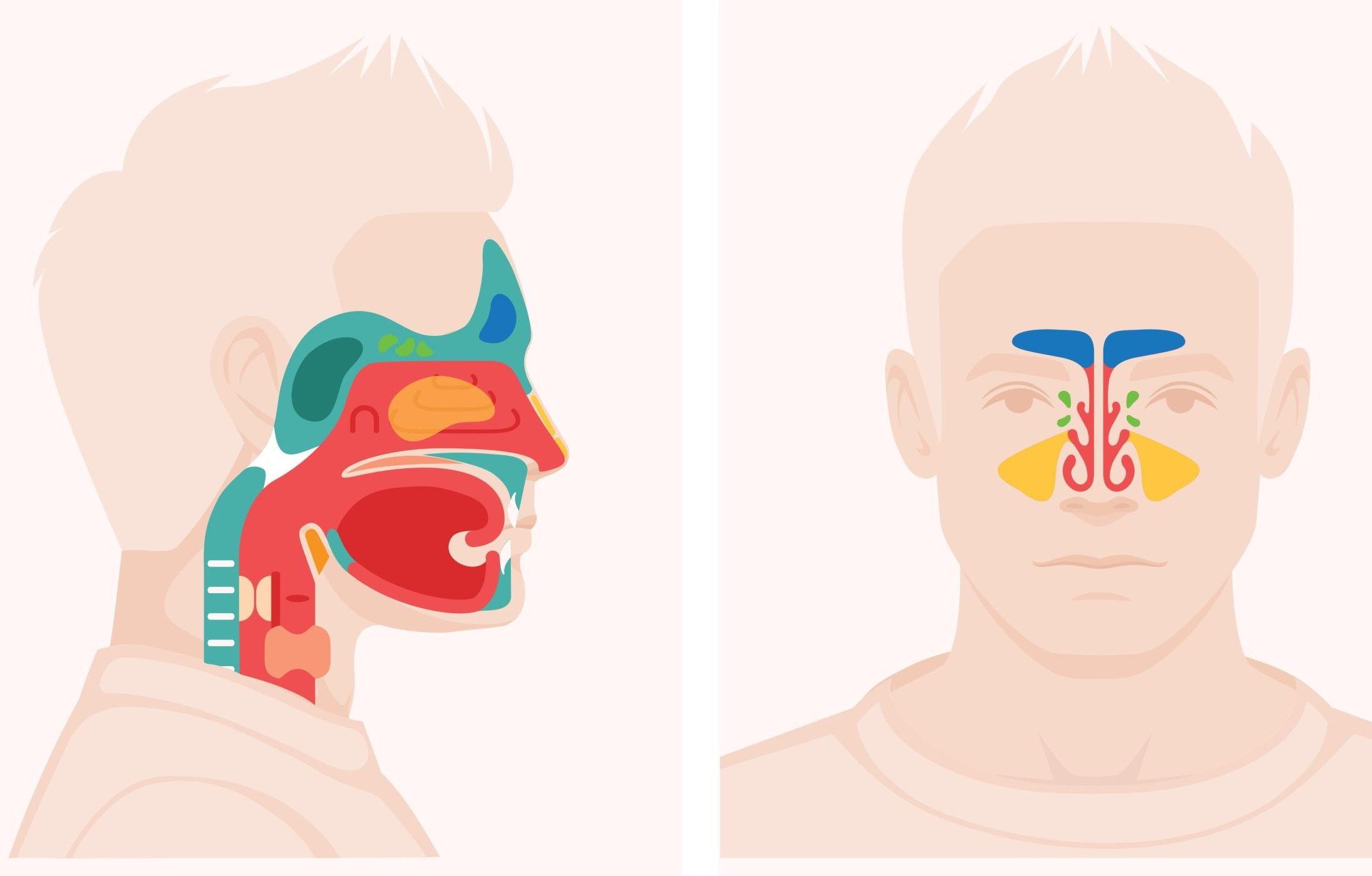

客户案例：鼻咽癌调强放疗（IMRT）患者体位管理
Customer case
精度±0.1mm
@1m
FOV 900x866mm
@1m
摆位残留误差
<1mm / <1°
平均摆位时间
缩短约40%
客户应用案例
某大型肿瘤医院放疗中心引入双目散斑3D相机（精度±0.1mm @1m，视野900×866mm @1m），用于鼻咽癌调强放疗（IMRT）的患者体位管理。
1.建立参考模型：CT扫描时，同步采集患者面部及颈部体表点云，存入治疗计划系统。
2.摆位与配准：患者佩戴固定装置并初步摆位后，相机实时重建当前体表点云，与TPS中的参考模型进行刚性配准，量化引导治疗床精细调整至偏差＜±1mm/±1°。
3.实时监测：治疗期间持续（低剂量/间歇模式）监测体表位置，位移超安全阈值时自动暂停加速器并报警。
方案优势
精度效率：摆位误差稳定控制在 <1mm / <1°，配准量化直观，摆位时间缩短约 40%
治疗安全：实时监控无意识移动（如咳嗽、滑动，约15%患者发生），防止剂量偏差
数据管理：自动记录摆位误差及治疗中位移数据，支撑个体化评估、装置优化与研究
患者体验：无创无标记测量，提升舒适度与治疗依从性
技术资源：友思特 iDS Ensenso 3D相机相关技术资源
Technical Resources

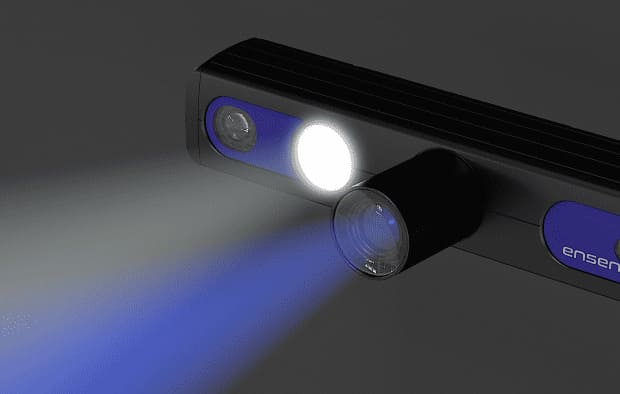

友思特 iDS Ensenso 系列3D相机
丰富型号选择： 涵盖 S / N / B / C / X / XR 六大系列多款型号，工作距离从21cm超近距离到5m超远距，应用场景几乎不受限，如医疗设备、机器人视觉、物体检测和分类
严苛环境可靠洞察： IP65/67防护等级，坚固耐用；部分型号配备大功率投影仪，确保弱光/户外环境下持续的高速、精准成像
先进双目散斑3D结构光技术：通过额外图案投影，提升深度信息质量与测量精度（除S系列相机采用ToF飞行时间原理），部分系列采用先进FlexView技术，加强视察图细节加强图像精度
技术对比：主动双目散斑3D技术
Techinical comparison
01
双目视差生成
两台相机从不同位置拍摄同一场景，利用位置和角度差异产生视差（图像中物体位置的偏移）
02
三角测量转换
软件通过三角测量原理，将捕捉到的像素视差值转换为实际的空间长度，从而计算出物体的三维位置，生成点云
03
传统场景依赖纹理
传统立体视觉依赖场景自然纹理进行图像特征点匹配。在低纹理、光滑或反光物体表面，匹配困难，深度计算不准确
04
主动投影增强
Ensenso 相机主动投射特定图案（如散斑纹理），为物体表面增加人工纹理特征，显著改善特征点匹配，获得更高质量和更精确深度的测量结果
