VST波长选择器如何在波长选择工具中脱颖而出?

前言导读

多种光学检测目标对光源的波长和带宽有着不同的需求。友思特波长选择器凭借高损害阈值宽波长范围灵活的带宽选择等优势,在多种波长选择设备中脱颖而出!

纯logo

精确选择波长的设备对比

在光谱学、光谱检测和物质分析检测领域中,精确选择波段输出至关重要。由于检测目的不同,对光源波长的需求亦有所差异,不同的波段对应着不同的物质特性和反应过程,只有选择合适的波段才能准确地捕捉到物质的光谱特性和变化。

因为激发波长的多样性与所得光谱信息的丰富程度紧密相连,尽管单色性激光光源以其极窄的半峰宽(FWHM)、高功率及相干性成为单色光谱检测的理想之选,但全波段覆盖的激光光源往往价格不菲。因此,能够在宽带光源中精准选取并应用特定波长范围的光学元件/设备显得尤为重要。

为了实现这一目标,需要使用高精度的光谱仪器和波长选择器来精确控制输出的波段。尽管传统的波长选择工具,诸如滤光片、单色仪以及声光可调滤波器等,各具优势,但亦存在局限。因此,用户需根据自身需求、成本考量、应用目的及系统兼容性,谨慎选择最适合的工具。

在下面的表格中,我们给出了友思特波长选择器和其它常见的、具有滤光功能设备的性能对比。

从表格中可以看出,友思特波长选择器具有较高损害阈值,可以连接超高功率的超连续谱激光,在255-1700nm的宽波长范围提供2-15nm的FWHM选择,透过率75%,带外阻隔大于OD10,远超当前市场上同类设备的普遍水平,实现了显著的性能优化。

纯logo

友思特FWS波长选择器

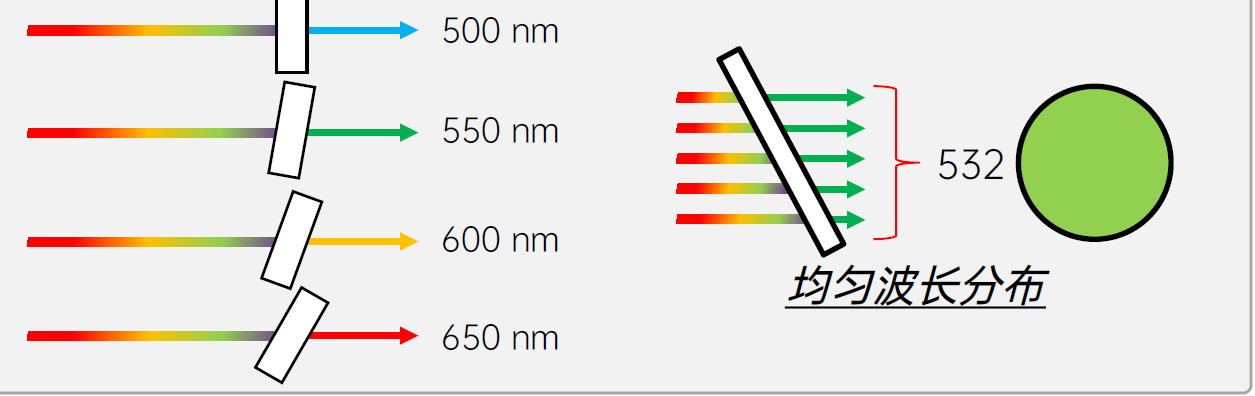

友思特合作伙伴Spectrolight开发出一种结合目前设备优点的新型器件。核心技术是Twin Flim™专利技术,其包含宽带角度相关带通滤光片和一个补偿板,如下图所示。带通滤光片能独立旋转,将准直的宽带光源转换为任意中心波长和带宽的光波组合。补偿板用于抵消经过两个旋转滤光片后的轻微错位的光斑。

友思特波长选择器突出的优势是:唯一能在所有波长上均匀调节波长的可调带通滤波器,能获得精确且可调节的带宽,如下图所示。普通和常规的单色仪在范围内对波长进行调节时,虽然从光谱中看到了很明显的波长变化,但每个波长的带宽是不规则的。而友思特波长选择器在任意的波长调解过程中,可以实现恒定中心波长和恒定可调带宽的功能应用。

性能优势说明

1. 传输效率高

传输效率很高,所有波长的传输效率超过75%,解决AOTF和光栅式单色仪存在的各波长透过率低和不均匀的问题。

2. 选择所需波长

只选择需要的波长,带外抑制可大于OD10,将不需要的光完全屏蔽。解决其他单色器出现的意外波长和旁叶,影响检测效果。

3. 无失真

无失真,只改变波长,对原始光源的光学性质不进行任何改变,补偿器可防止光束路径扭曲,并保持良好的指向稳定性。解决光源经过部分单色仪后光斑会发生失真的问题。

纯logo

波长选择器的模式选择

友思特提供不同调节模式的两种波长选择器版本:Poly-Red版本提供波长和带宽的双调节,提供精准的带宽的控制,可用于传感器校准、高光谱成像和荧光成像等。Poly-Blue版本仅提供波长的调节,带宽固定为10nm或20nm,具有适当的精度和更高的输出功率,可用于光源检测、多光谱成像和荧光成像等领域。

纯logo

方案产品套装介绍

Mighty Light 白光光源

Mighty Light (MT光源)是一种具有多功能输出模块的紧凑型卤钨白光源,其将卤钨灯泡和电源与控制板集成在一起,可提供独特的低噪声输出。MT光源可以直接耦合到显微镜中,或与波长选择器设备集成,得到可调谐的单色光束。它非常适合显微镜、光谱学、机器视觉和光谱成像应用。

全自动波长选择器

友思特全自动波长调谐选择器核心包含宽带角度带通滤光片和一个补偿板。带通滤光片能独立旋转,将准直的宽带光源转换为任意中心波长和带宽的光波组合;补偿板用于抵消经过两个旋转滤光片后的轻微错位的光斑。软件自动调节,实现 3-15nm 带宽调节,波长从UV到NIR(255-1650nm)的调节。

SP 光谱仪

友思特SP光谱仪系列能够探测 200-1050nm 范围内的光,新型紫外线增强涂层使其对紫外波段光尤为敏感,提供高速数据采集、低暗噪声和杂散光和灵活光学输入(狭缝或光纤)。该系列光谱仪具有四个型号,信噪比可至 1000:1,适用于广泛的光谱检测。
