2023年5月22日在密歇根州底特律的Automate展会上举行了视觉系统设计创新奖颁奖典礼，友思特Gidel边缘计算机获得了银奖。FantoVision边缘计算机将10GigE、CXP和Camera Link图像采集卡与NVIDIA Jetson Xavier / Orin NX™ 16GB系统模块的创新组合。
Fanto Vision 边缘计算机
为边缘端赋予从感知、实时处理到决策的一体化智能能力
将图像采集与FPGA开发深度集成于NVIDIA高性能模组，以最高100G超高速带宽、紧凑机身（13.4x9x6cm，750g）突破工业视觉传输极限，实现嵌入式图像处理，并在严苛环境下保持卓越稳定性。设备支持CoaXPress、CameraLink及10 GigE Vision等高速接口，并搭载H.264/5、JPEG及无损压缩技术，可实时完成HDR增强、色彩优化及智能区域裁剪等FPGA预处理，灵活适配智能制造、医疗检测及移动机器人等场景，通过本地化算力实现环境感知—图像处理—决策触发的闭环。
FantoVision | 嵌入式边缘计算机
Product Selection
产品选型
Core advantages
核心优势
Application scenarios
应用场景
Application case
客户实例
Technical Resources
技术资源
立刻咨询/购买
从硬件到算法、从标准接口到深度定制，友思特以FPGA为核心，
提供覆盖采集、处理、压缩、仿真的全链路工业视觉解决方案

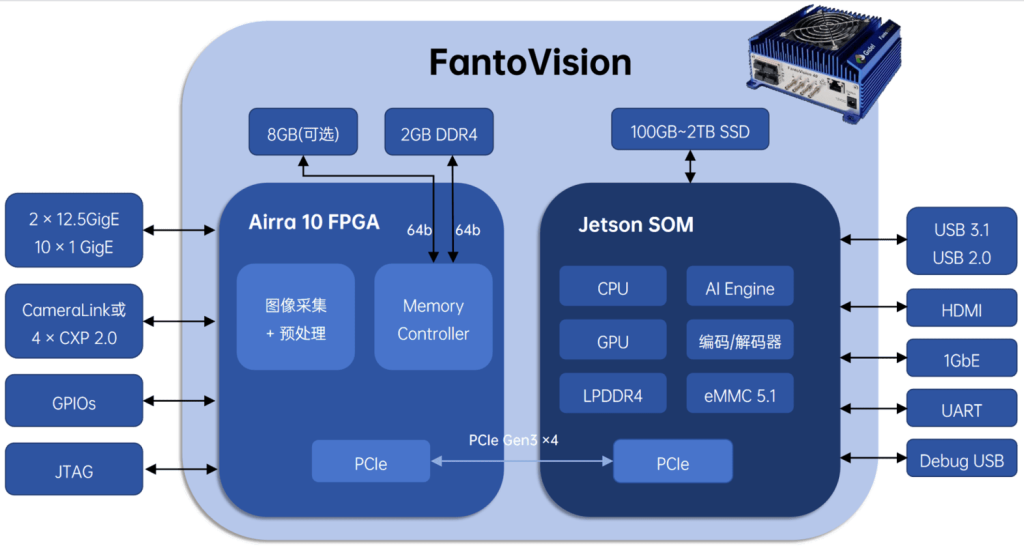

友思特 FantoVision
NVIDIA高带宽嵌入式边缘设备与FPGA模块化设计解决方案
相机接口：CoaXPress、CameraLink、10GigE
图像压缩：H.264/5、JPEG、Lossless、Quality+
FPGA选项：Altera Airra 10 FPGA。带有ROI、HDR、白平衡、图像校正、以及用户自定义图像预处理选项
嵌入式模组：NVIDIA Jetson，支持使用CUDA C/C++和NVIDIA的AI库在GPU上编程
多种内存选项：边缘处理或云解决方案
软件：使用Linux操作系统，提供GUI和API
VST FantoVision 20 边缘计算机
2x10 GigE Vision：支持光纤/RJ45
Camera Link：高达80位/双Base；FPGA: Arria 10 ‒ 160/270/660
计算机: Nvidia Jetson （更多型号可选）；
紧凑尺寸: 134 x 90 x 60 mm
VST FantoVision 40 边缘计算机
高达40 Gb/s带宽，4 x 10GigE-Vision 或高达 4x12.5 G；
4 x CoaXPress 2.1；FPGA：Arria 10-160/270/660
计算机：NXNVIDIA Jetson Orin 或 Xavier NX SoM；
紧凑尺寸：134 x 90 x 60mm

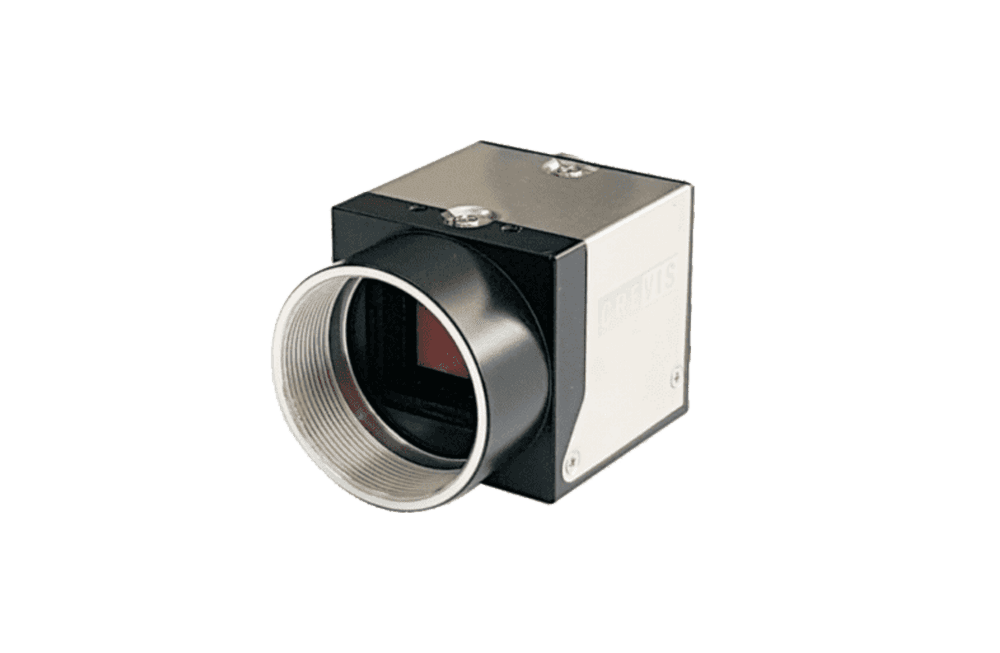

高带宽相机
包括CameraLink接口标准相机和线扫描相机、CoaXPress接口标准相机、偏振相机、3CMOS相机等，涵盖了从简单视觉检测到复杂材料分析的广泛应用，满足不同客户需求
提供稳定的性能和精确的图像质量，广泛应用于自动化检测、机器视觉和科学研究领域

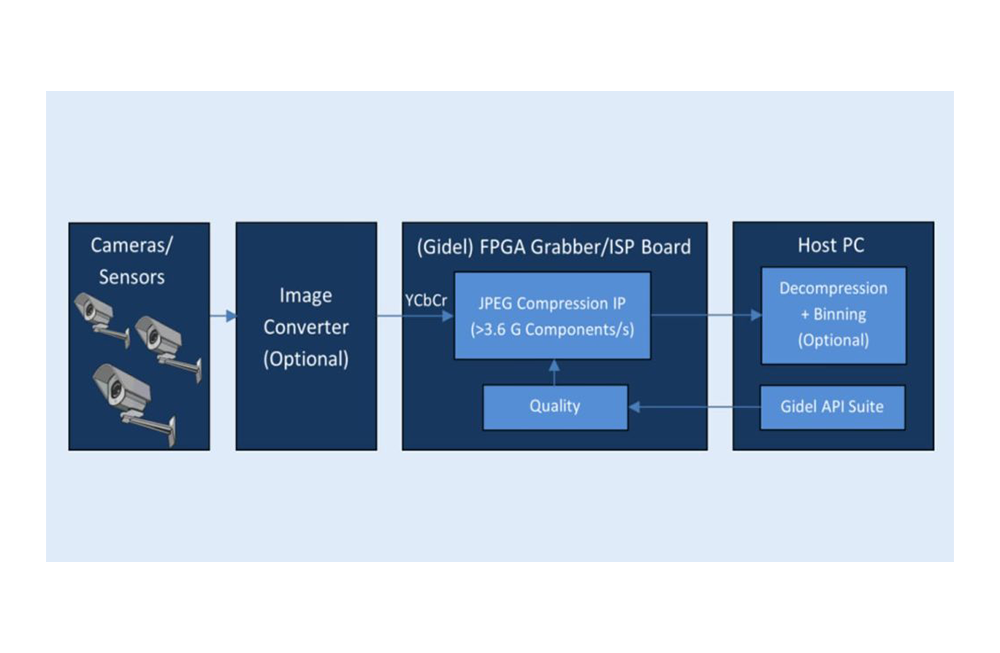

实时图像IP
实时JPEG压缩(编码器)IP、实时无损压缩IP、Quality+Compression 图像质量增强IP等，实时响应，是录制和流媒体应用的理想解决方案
常应用于录音系统、广播视频、军事、航空、智能城市、监控、增强现实等应用项目中
eBUS Edge
将任何设备转换为符合 GigE Vision 和 GeniCam 标准的设备，实现跨设备可移植性和互操作性，同时仍允许第三方处理应用程序
设计和部署基于标准的检测方案，无需在紧凑系统中添加额外专用硬件，并轻松地将高级传感器和摄像头添加到现有检测应用中

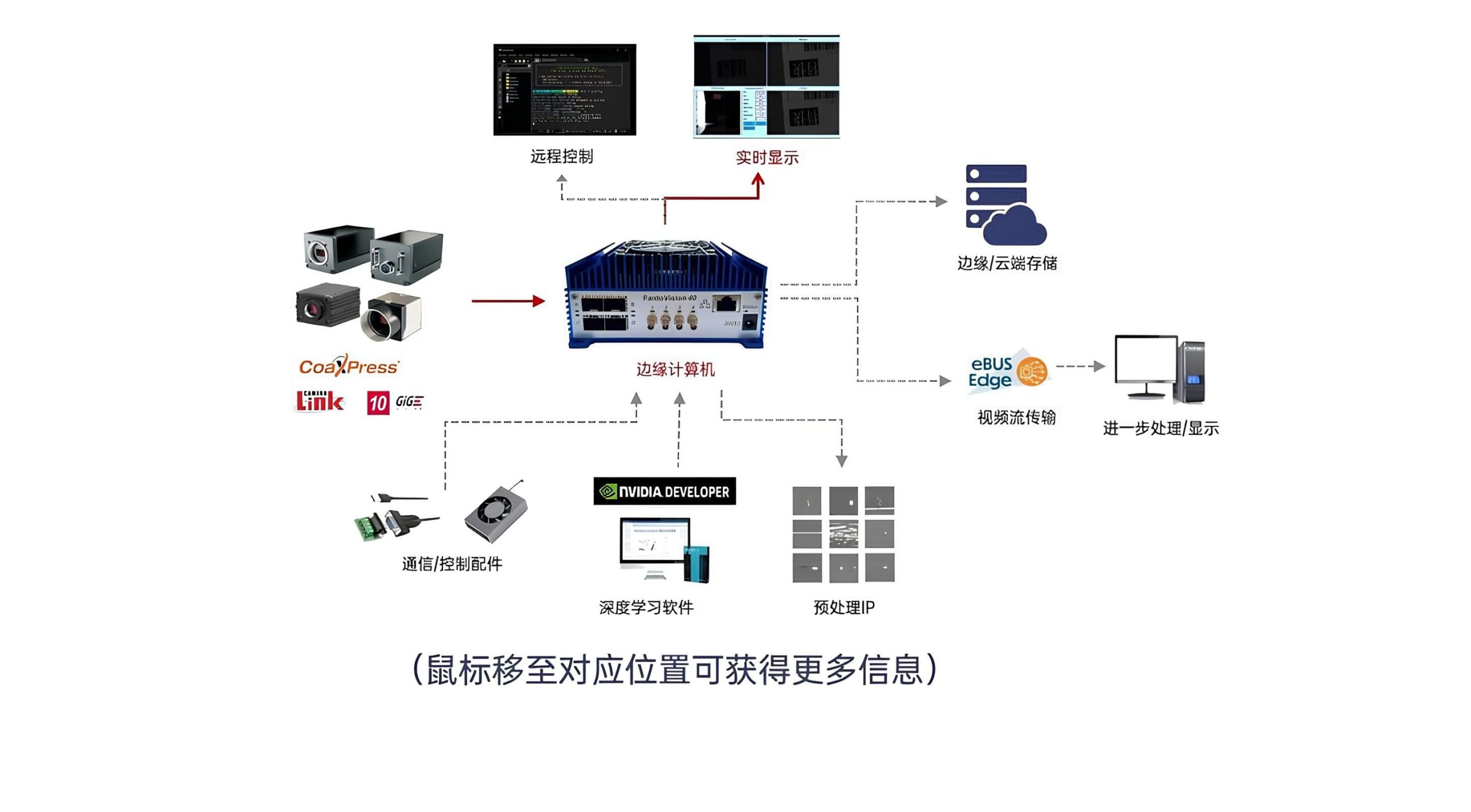

产品组成与核心优势
Product component and core advantages
● 高速接口采集路径已经实现，可实时显示
● 支持CoaXPress、CameraLink、4×10GigE
● 1GigE、2×USB3.0、GPIO、HDMI
● USB转422、外接风扇
● 边缘解决方案：高达2TB
● PC或云解决方案：无限制
● ROI、HDR、白平衡、图像校正、图像压缩（无损、JPEG、Quality+）
● 尺寸仅134 x 90 x 60 mm³
● NVIDIA Jetson Orin/Xavier系列，可高达100TOPS AI计算
● 支持JetPack SDK，使用CUDA C/C++和NVIDIA AI库
应用场景
Application scenarios
FantoVision | 边缘计算机
- 高带宽：
支持CoaXPress、CameraLink、10GigE Vision - 图像压缩：
H.264/5，JPEG，Lossless，Quality+等 - 预处理：
HDR、白平衡、色彩转换、ROI等
FPGA预处理选项 - 紧凑轻巧：
13.4 x 9 x6 cm，750g - GPU加速开发：
基于CUDA C/C++与NVIDIA AI库
实现嵌入式图像处理
航空测绘/无人机应用
凭借FantoVision紧凑尺寸和高达50Gb/s的实时图像处理能力，可集成于无人机平台，支持多路高分辨率相机，实现高速数据采集与压缩，满足航空测绘对高精度、低延迟的严苛需求
智慧交通
针对违章抓拍和地图测绘等智慧交通应用，FantoVision支持多摄像头同步接入，利用ROI区域提取和实时车牌识别算法，仅传输关键信息至云端，显著降低带宽压力
医疗应用
在X射线探测和腹腔镜等医疗成像应用，FantoVision通过高带宽接口和多模态传感器同步处理能力，可实时分析高分辨率医学影像数据。搭载 FPGA+AI 图像预处理功能辅助提升诊断效率
工业检测
FantoVision结合FPGA预处理与NVIDIA Jetson Orin NX的100 TOPS算力，可同时处理多路高分辨率工业相机数据（如晶圆检测、汽车零部件AOI），实时进行缺陷识别与分类，提升生产线检测效率
客户实例
Application case
友思特边缘计算机
更多合作客户
新型医疗设备采用多模态传感技术和边缘计算机先进的人工智能处理追踪数字生物标志物
解决方案：
ThermoMind Vision One 通过多模态传感（LWIR/NIR/3D成像）与AI算法实时分析乳腺组织代谢及血管异常，结合Gidel FantoVision边缘计算机实现多路高分辨率图像同步采集（15传感器×40Gb/s）与实时压缩传输，解决传统筛查辐射高、假阳性多的问题，提供无辐射、非侵入、快速（4分钟）的乳腺癌早期筛查方案。
技术亮点：
（1）高性能硬件：NVIDIA Jetson模块 + 高带宽采集卡，支持CoaXPress/10GigE等接口，40Gb/s超高速处理
（2）实时压缩算法：专有技术边采集边压缩，避免数据瓶颈，保障多传感器（15路）高帧率（30-60fps）流畅运行
（3）紧凑嵌入式设计：仅134×90×60mm，低功耗易集成，适配医疗设备空间限制
（4）多模态兼容性：无缝对接红外/深度传感器，为AI提供高质量数据流，加速云端分析
技术资源
Technical Resources
友思特专业技术支持，助您项目成功：
友思特高速采集与传输系列产品，具有极大的灵活性，可满足各种视觉/成像可能性。作为专注于机器视觉和光电检测解决方案的供应商，友思特也致力于为您提供三个级别的计算加速和视觉/成像解决方案，旨在以最具成本效益的方式助力您的项目成功。如您需要该产品相关的技术服务，请联系我们！
标品图像采集与传输方案
无需修改 FPGA，即可立即使用
一个完全开放的 FPGA 解决方案
通过ProcVision开发套件，用户可以在产品的板载FPGA上修改数据流和自定义算法加速
可完全定制解决方案
基于我们现有产品和丰富研发经验可实现完全定制解决方案，包括算法研究和定制以优化 FPGA 的使用。此选项为用户提供了根据其应用规格量身定制的最佳采集功能和子系统加速。
软件资源 / AI/算法开发工具
FantoVision边缘计算机由NVIDIA库提供支持，能够通过CUDA C/C++在Jetson上开发算法/AI
软件资源 / ProcVision FPGA开发套件
开发套件为用户提供一组强大的开发工具，用于自定义采集卡采集路径以及开发、测试和验证FPGA上的图像处理块。这些工具包括用于开发图像处理FPGA代码和软件应用程序驱动程序的方法。ProcVision套件包括：
- CertifEye工具链：支持FPGA图像处理IP和ISP管道的即时调试和验证
- InfiniVision：适用于多相机/传感器的图像采集卡流程，可实现100+相机的实时压缩和同步
- CamSim：用于开发和测试成像和视觉应用程序的相机模拟器
- ProcDev Kit：允许用户完全定制抓取器的应用程序支持包 （ASP），包括与软件的集成
- 其它：固件刷新工具、IPScan工具，信号仿真工具等。
硬件资源 /
友思特技术 | 如何克服边缘视觉的带宽限制？
2024年10月18日
图像传感器的快速发展也使接口带宽成为瓶颈。友思特提出创新解决方案，通过图像采集卡实现压缩和预处理，满足高带宽、低延迟需求。开放的FPGA支持快速算法开发。友思特-Gidel FantoVision 40小型计算机是我们的杰作。这款产品连接多相机实现高效图像采集和处理，将打开视觉应用新篇章。
友思特产品 | 采用NVIDIA Jetson Orin NX系统的视觉边缘计算机
2024年10月18日
Gidel推出开创性的边缘计算机，采用NVIDIA Jetson Orin NX模块化系统和高带宽图像采集卡，用于实时图像采集计算和人工智能处理。
DEMO演示：
在边缘设备上执行高精度图像处理和压缩
（点击跳转可查看更高清视频）
直播回放：高带宽产线护航
——新能源锂电制造中的高精度图像处理
（点击跳转可查看更高清视频）
产品介绍：
图像采集产品助您实现高带宽图像处理
（点击跳转可查看更高清视频）
技术应用介绍：
锂电池的视觉检测如何应对高速挑战？
（点击跳转可查看更高清视频）
采集卡支持的传输技术有哪些？
美信：GMSL2™ 和 GMSL3™
TI：FPD-Link™ III 和 IV
索尼半导体：GVIF
（可根据要求提供其他技术）
如何实现多相机的同步？
proFRAME支持每个基板同步多个摄像头以及多个基板同步。通过proFRAME SYNC适配器，可以从外部触发源获取用于相机触发的同步信号，并在我们的proFRAME板中生成触发信号。这些信号可以发送到摄像机或外部触发接收器，适配器有输入/输出和双输入两种方式。
常见的应用领域有哪些 ？
由于proFRAME具有捕获、回放和处理各种应用中的原始视频数据流的能力。该系统在汽车领域用于验证ADAS系统、硬件在环测试或自动驾驶功能。proFRAME还用于医疗技术、数字显微镜领域（如3D数字显微镜平台sinaSCOPE）以及生产线末端测试等工业化应用。
如何为项目快速选型？
您可以联系我们的工作人员并提供项目信息，我们的机器视觉团队将为您提供专业的选型服务
立刻咨询/购买 FantoVision边缘计算机
Contact us
标品图像采集与传输方案：
无需修改 FPGA，即可立即使用
一个完全开放的 FPGA 解决方案：
通过ProcVision开发套件在产品的板载FPGA上修改数据流和自定义算法加速
完全定制解决方案：
包括算法研究和定制以优化 FPGA 的使用。此选项为用户提供了根据其应用规格量身定制的最佳采集功能和子系统加速
