机器视觉为医学成像带来成本和临床效益

前言导读

实时成像技术正在推动医疗保健服务的根本性变革,为应对传统医学成像系统成本高、布线复杂及扩展性差的挑战,工程师采用GigE Vision和USB3 Vision等标准化机器视觉技术,以实现更经济、高效的高带宽视频传输。友思特提供的外置采集卡与嵌入式解决方案,通过简化系统结构、降低延迟并提升兼容性,显著提升了医学成像设备(如诊断系统和手术导航设备)的临床价值与成本效益。

从影像辅助手术到医疗诊断系统,实时成像技术正推动着医疗保健服务方式的根本性变更。随着医学成像的广泛应用,工程师正在寻求新的方法,从而更加经济有效地传输高带宽视频。之前医学成像系统依赖于电信、广播、和大众化技术传输视频。这些方法需要使用专用的布线和昂贵的组件来传输图像数据,使得这些系统变得昂贵、复杂和难以广泛使用。为应对这些挑战,工程师采用统一的机器视觉标准,来满足超大的带宽、超低的延迟和实时网络的应用需求。友思特提供的外置式采集卡和嵌入式解决方案将为其带来广泛的支持。

(1)简化生物成像

随着GigE Vision技术在诊断系统中日益广泛的应用,对于寻求降低成本,并改善生物成像应用的工程师来说,USB3 Vision是一种有吸引力的技术。
用于眼部检查的光学相干断层成像扫描术,通常使用Camera Link线扫描相机生成人眼的断层面影像。Camera Link视频接口需要大量的专用布线,以及在计算机上安装PCIe图像采集卡来捕获图像,从而导致系统复杂度增加,带来成本的上升,并限制了相关组件的选型。
使用USB3 Vision外置图像采集卡,工程师可过把现有摄像机转换成USB3 Vision摄像机,从而降低成本、减少不稳定性、并降低系统的复杂性。工程师利用现有的摄像机、传感器和光学器件,把线扫描相机视频信号转换成USB3 Vision视频信号,这样系统就可以使用比较便宜的USB3.0线缆把图像传输到低成本的笔记本端口上,同时进行分析和显示。
由于不需要使用带有PCIe的Camera Link图像采集卡,计算机平台有了更多的选择空间,比如选择小体积、低功耗的计算机。较轻细的USB3.0电缆比笨重的Camera Link电缆更容易实施布线,能够实现检设备的快速安装和拆卸。

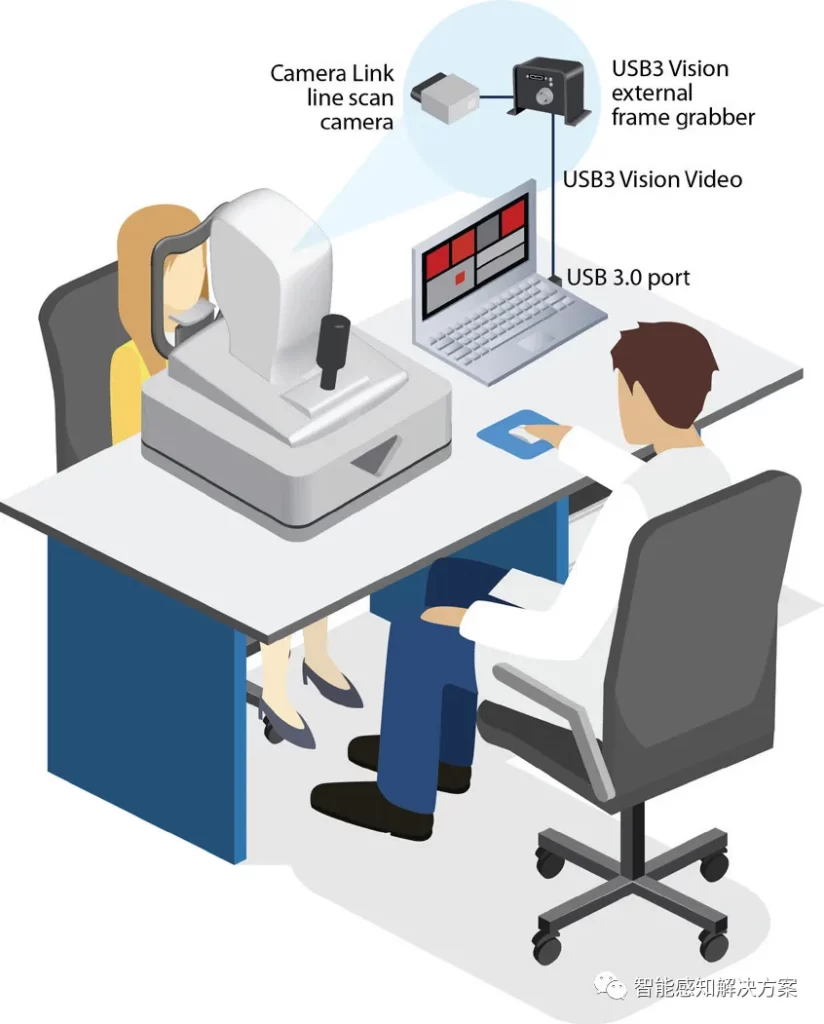

USB3 Vision技术减少了生物成像系统的成本和复杂性,同时合理利用现有相机、传感器和光学器件

(2)明确的市场前景

成像技术日益成为医疗行业的电子眼,使用实时高分辨率的视频图像来诊断病情,能够提高治疗效果,同时减少患者的看病成本。视频接口技术帮助实现了手术室成像系统和医疗诊断成像系统的网络化。使用GigE Vision视频接口或USB3 Vision视频接口,有助于医学成像系统的设计和更新,使设备商能够缩短上市时间,减少风险并降低系统成本和复杂性,同时提供良好的互操作性和性能收益,进而增强其解决方案的商业价值。

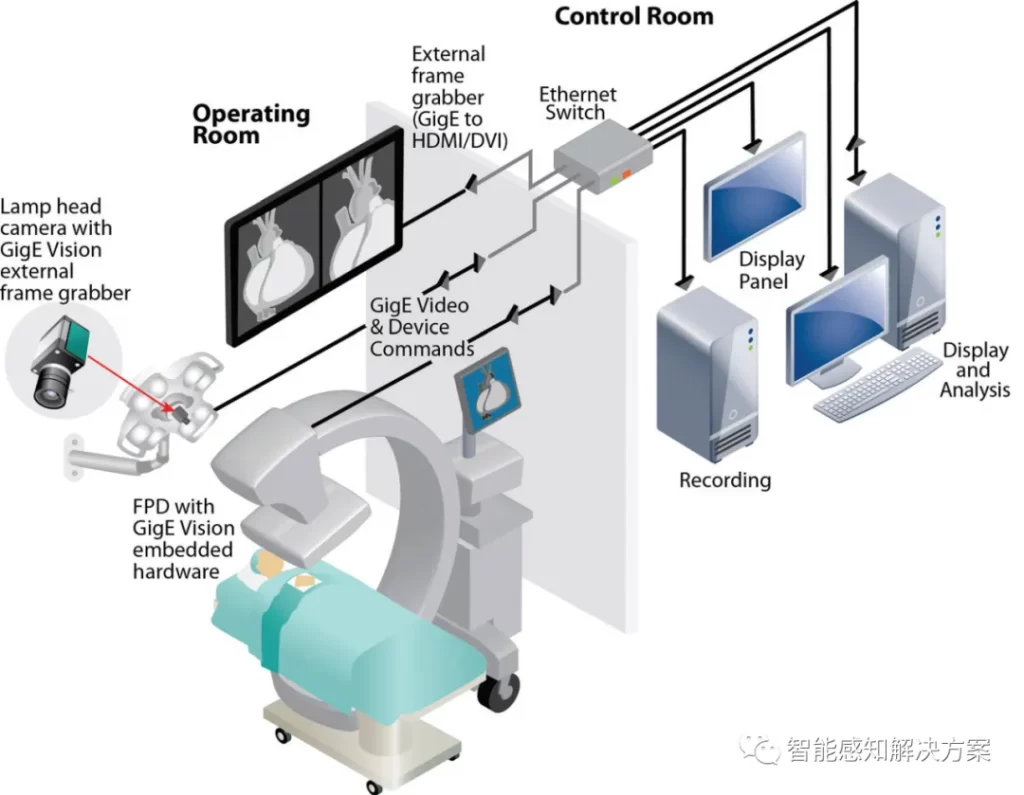

来自FPD和灯头相机的图像被转换成GigE Vision格式的数据,并多路传输到手术室仪表盘,计算平台和控制室,用于图像数据的处理、储存和监控

上述过程中的关键点是需要CPU参与的把数据从用户空间拷贝到内核空间,以及同样需要CPU全程参与的数据包组装和解析,数据量大的情况下,将对CPU将造成很大的负担。

纯logo

友思特 方案产品套装介绍

外置式图像采集卡

1G嵌入式视觉接口,快速为系统和相机添加高性能的GigE Vision 2.0连接。支持IEEE1588精确时间协议,通过IEEE1588来同步图像采集能和其他系统设备,以实现准确地图像采集。
